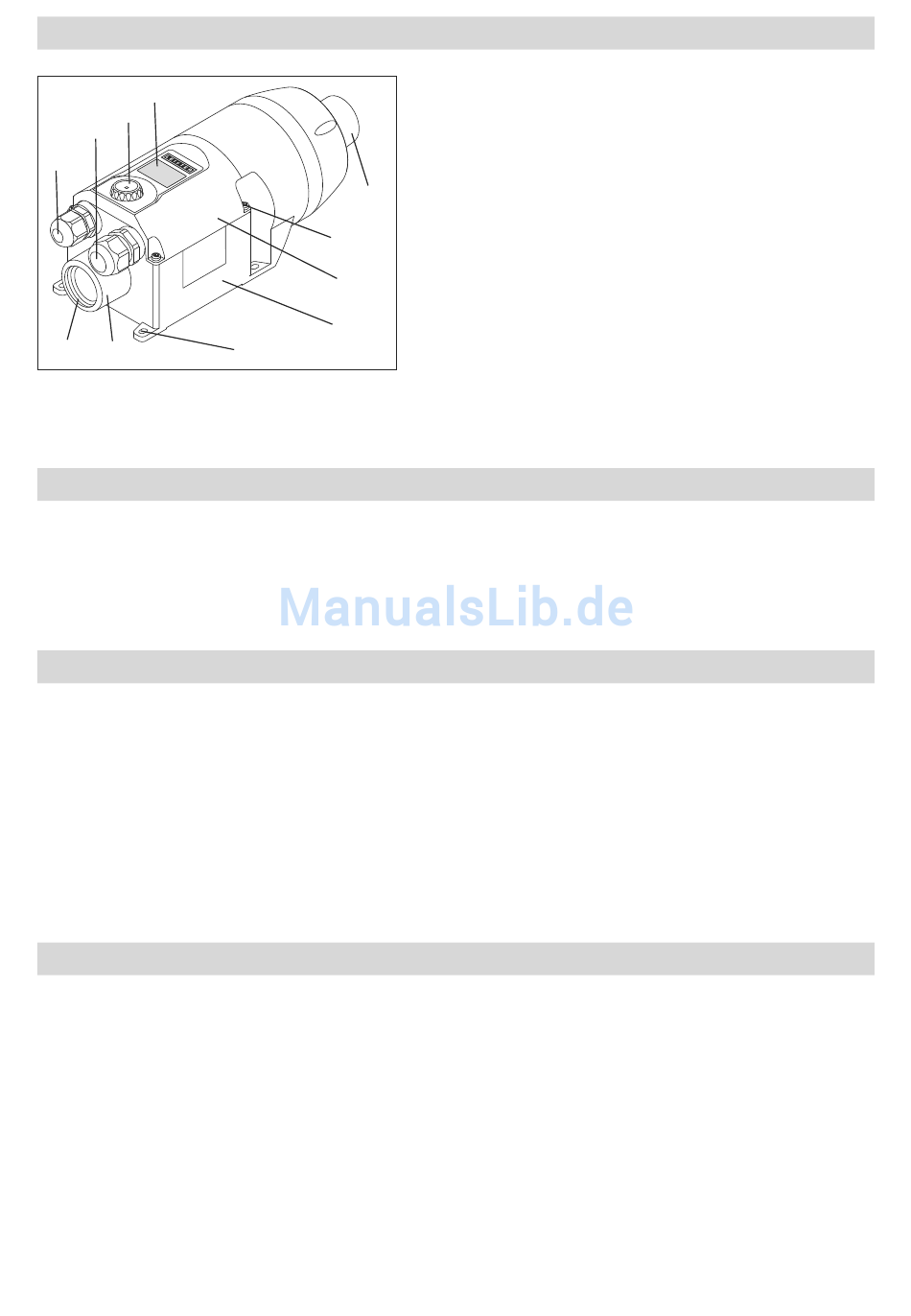

Cihaz tanımı
11
10
5
6
7
8
Hazırlık
• MIONO'yu ambalajından çıkarın.
• Cıvataları (3) çözerek bağlantı muhafazasının kapağını (2) açın.
• Elektrik bağlantısının kablo rakorunu (5) çözün.
• Gerekirse bağlantı noktasının kablo rakorunu (6) çözün.
Montaj
• Cihaz yalnızca eğitimli teknik elemanlar tarafından takılabilir.
• Montaj işlemi şunları sağlamalıdır:
– sadece soğuk hava girmeli.
• Tozlu havada fanın emme manifoldunda Leister paslanmaz çelik fi ltre kullanın. Cihazda kısa devreyi önlemek için
özellikle (örneğin metal, elektriksel iletken veya nemli tozlar gibi) kritik tozlarda özel fi ltrelerin kullanılması gerekir.
• MONO'yu mekanik titreşimlerden ve sarsıntılardan koruyun.
• MONO'yu dört adet Ø M4 cıvatayla montaj kulaklarına (1) tutturun.
• Montaj ölçüleri için 3. sayfaya bakın (Size)
Bağlantı
• MONO, teknik elemanlar tarafından bağlanmalıdır.
• Elektrik şebekesinden gerekli ayrımı sağlaması için elektrik bağlantısında uygun bir düzenek bulunmalıdır!
• Kullanım kılavuzunun 4. sayfasında bulunan bağlantı şemasına ve terminal düzenine (Wiring Diagram) göre
cihazın bağlantısı yapılmalıdır:
– Tesisat işlemine bağlantı muhafazasında (9) başlayın.
• Elektrik bağlantısının kablo rakorunu (5) ve bağlantı noktasının kablo rakorunu (6) sıkın.
• Bağlantı muhafazasının (2) kapağını cıvatalarla (3) monte edin.
• Üfl eme ağzındaki (4) hava hortumunu, hortum kelepçesi kullanarak monte edin. Hava miktarında kayıpları
önlemek için, olduğunca kısa hortumlar kullanın.
• MONO'yu elektrik şebekesine bağlayın.
• Şebekeye bağlayın.
4
3 (4 ×)
2
9
1 (4 ×)
1 Montaj kulakları
2 Bağlantı muhafazası kapağı
3 Bağlantı muhafazası cıvataları
4 Üfl eme ağzı / Hortum bağlantısı ø 38 mm
5 Elektrik bağlantısının kablo rakoru
6 Bağlantı noktasının kablo rakoru
7 G 1 inç dişli hava giriş fl anşı
8 Bağlantı ø 38 , hava hortumu veya paslanmaz çelik fi ltre
için
9 Bağlantı muhafazası
10 Sıcaklık/hava ayarı için e-Drive
11 Ekran
