Verstehen der
Reflektor/Antenne
n-Höhen beim
GLS12/GLS12F
Lotstock
Montage und Aufstellung der
Ausrüstung
Der GLS12 (cm)/GLS12F (ft) ausziehbarer Lotstock hat in gleichmässigen Abständen
fixe snap-lock Positionen. Die Messskala am Lotstock bezieht sich auf die Reflektor-
höhe (Prismenmitte). Zwei zusätzliche, mit Diagrammen gut markierte, Positionen
beziehen sich auf die SmartAntenna. Das Snap-lock muss immer einrasten.

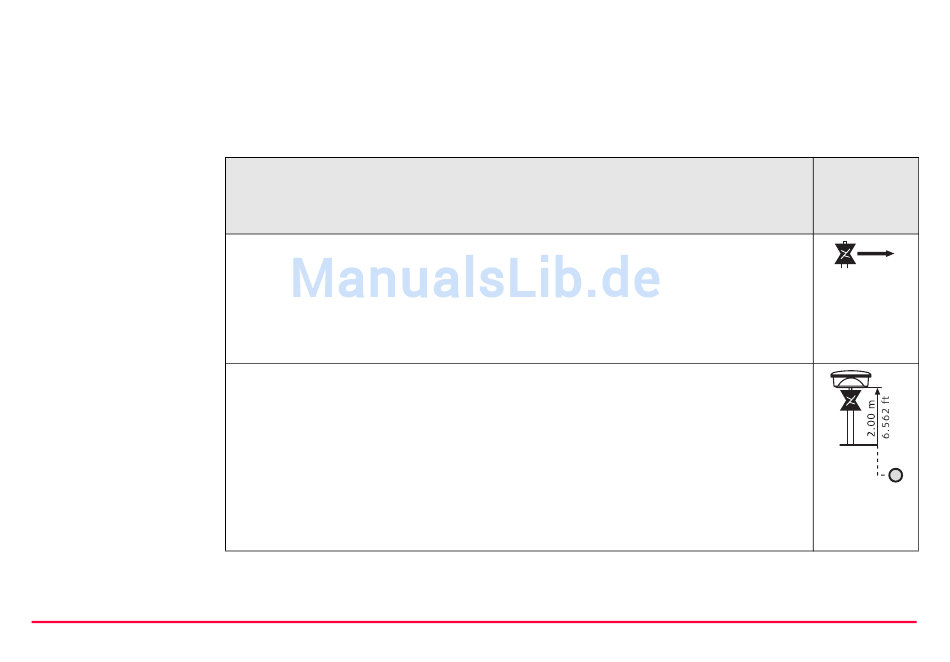

Snap-lock Positionen
1. Diese snap-lock Positionen nur für Messungen mit den folgenden
Prismen verwenden:
GRZ4 360° Prisma oder GRZ122 360° Prisma oder Rund-
prisma
Reflektorhöhe (Prismenmitte) = Höhenablesung am Lotstock
2. Diese snap-lock Position nur für folgende Messungen verwenden:
SmartAntenna und das GRZ122 360° Prisma
Antennenhöhe (MRP) = 2.0 m/6.562 ft
Reflektorhöhe (Prismenmitte) = 1.941 m/6.368 ft
Der Höhenunterschied zwischen:
SmartAntenna (MRP) - Reflektor (Prismenmitte) =
5.90 cm/0.194 ft
RX1200
Diagramm
am
Lotstock
