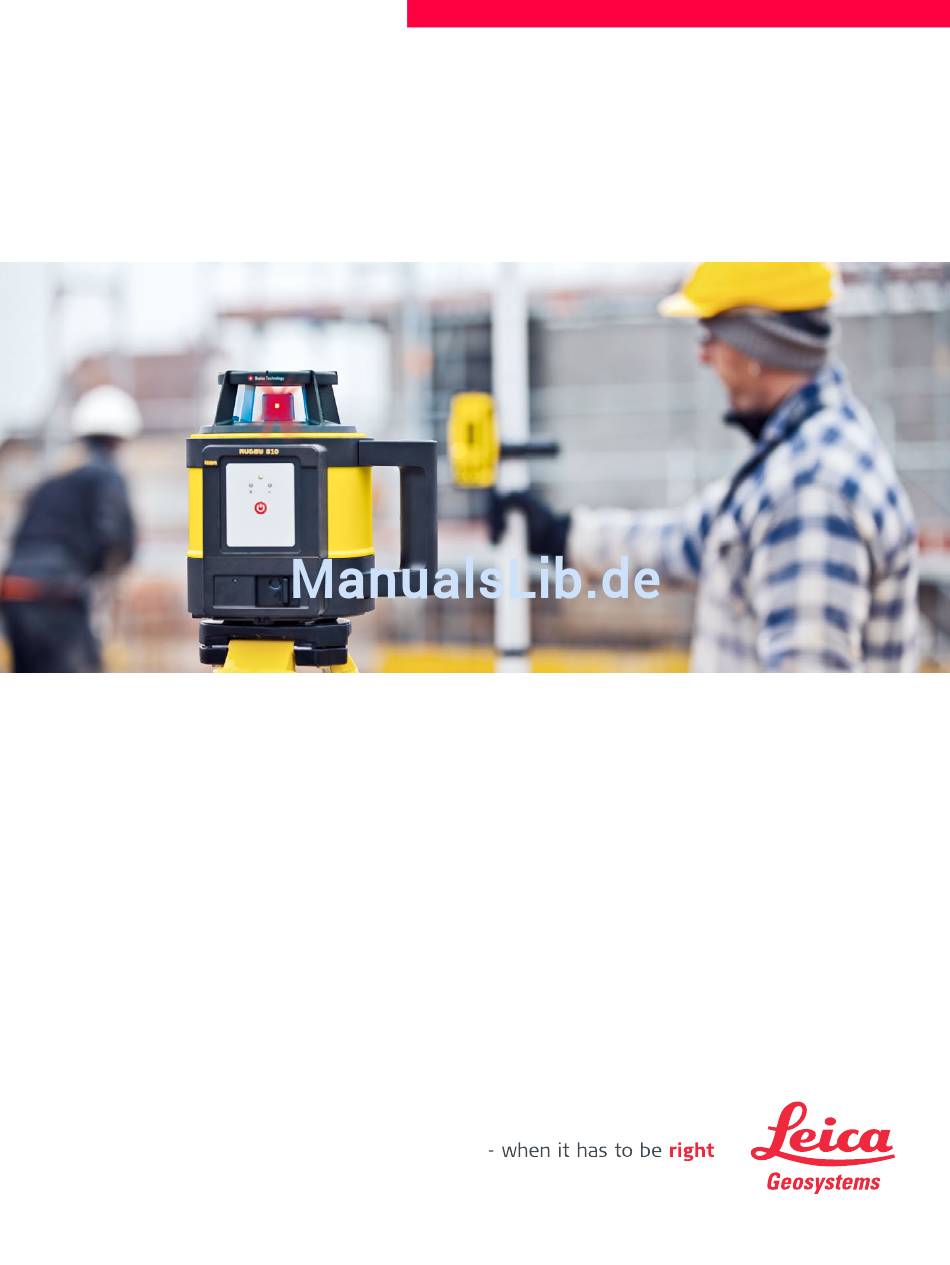

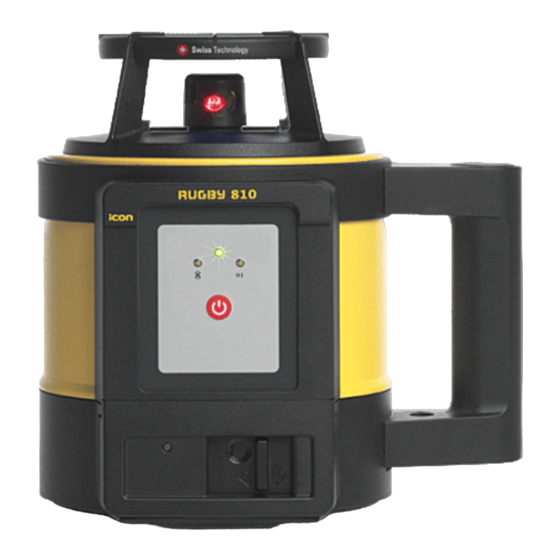

- Seite 1 Leica Rugby 810 Gebrauchsanweisung Version 1.0 Deutsch...
-
Seite 2: Einführung
Die Typenbezeichnung und die Serien-Nr. Ihres Produkts sind auf dem Typenschild identifizierung angebracht. Übertragen Sie diese Angaben in Ihre Gebrauchsanweisung und beziehen Sie sich immer auf diese Angaben, wenn Sie Fragen an Ihre Leica Geosystems Vertretung oder an eine von Leica Geosystems autorisierte Servicestelle haben. Typ: _______________ Serien-Nr.:... - Seite 3 Dienstange- Beschreibung bote myProducts Hier können Sie alle Ihre Leica Geosystems Produkte ganz einfach eintragen, detaillierte Informationen über Ihre Produkte erfassen und zusätzliche Optionen oder Supportverträge (Customer Care Pakete = CCPs) abschliessen. Weiterhin können Sie Ihre Produkte mit der neuesten Software aktualisieren und Ihre Dokumentationen auf dem neuesten Stand halten.
-
Seite 4: Inhaltsverzeichnis
Kontrolle von Neigungen Manuelle Neigungen Batterien Bedienungskonzept Batterie für Rugby Genauigkeitsjustierung Kontrolle der Nivellierung Justierung der Nivellierung Störungsbehebung Wartung und Transport Transport Lagerung Reinigen und Trocknen Technische Daten 10.1 Konformität zu nationalen Vorschriften 10.2 Allgemeine technische Daten des Lasers Rugby 810, Inhaltsverzeichnis... - Seite 5 Lebenslange Herstellergarantie Zubehör Stichwortverzeichnis Rugby 810, Inhaltsverzeichnis...
-
Seite 6: Sicherheitshinweise
Gebrauchsgefahr oder sachwidrige Verwendung, die geringe bis VORSICHT mittlere Personenschäden bewirken kann. Gebrauchsgefahr oder sachwidrige Verwendung, die erhebliche HINWEIS Sach-, Vermögens- oder Umweltschäden bewirken kann. Nutzungsinformation, die dem Benutzer hilft, das Produkt tech- nisch richtig und effizient einzusetzen. Rugby 810, Sicherheitshinweise... -
Seite 7: Beschreibung Der Verwendung
• Er stellt sicher, dass das Produkt entsprechend den Anweisungen verwendet wird. • Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften. • Er benachrichtigt Leica Geosystems umgehend, wenn am Produkt und der Anwen- dung Sicherheitsmängel auftreten. • Er stellt sicher, dass landesübliche Gesetze, Bestimmungen und Konditionen betreffend der Verwendung von z.B. -
Seite 8: Gebrauchsgefahren
Einwirkungen, z.B. Sturz oder Schlag, Ihr Produkt beschädigt, Schutzvorrichtungen unwirksam oder Personen gefährdet werden. Gegenmaßnahmen: Stellen Sie bei Aufstellung des Produkts sicher, dass Zubehör richtig angepasst, einge- baut, gesichert und eingerastet ist. Schützen Sie Ihr Produkt vor mechanischen Einwirkungen. Rugby 810, Sicherheitshinweise... - Seite 9 Homepage von Leica Geosystems unter http://www.leica-geosystems.com/treatment zum Download bereit oder können bei Ihrem Leica Geosystems Händler angefordert werden. Lassen Sie die Produkte nur von einer von Leica Geosystems autorisierten Servicestelle WARNUNG reparieren. Starke mechanische Belastungen, hohe Umgebungstemperaturen oder das Eintauchen WARNUNG in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion der Batterien führen.
-
Seite 10: Laserklassifizierung
Produkte wie in dieser Gebrauchsanleitung beschrieben verwendet und eingesetzt werden, da die Augengefahrenstufe niedrig ist. Landesgesetzte und lokale Bestimmungen für die Verwendung von Lasern können eventuell strenger sein als IEC 60825-1 (2007-03) und IEC TR 60825- 14 (2004-02). Rugby 810, Sicherheitshinweise... -
Seite 11: Rugby 810
2) Richten Sie den Strahl nicht auf andere Personen. Beschilderung Laserstrahlung Nicht in den Strahl blicken Laser Klasse 2 gem. IEC 60825-1 (2007 - 03) Po 2.70 mW = 635 ± 10 nm 004659_002 a) Laserstrahl Rugby 810, Sicherheitshinweise... -
Seite 12: Elektromagnetische Verträglichkeit Emv
Möglichkeit einer Störung anderer Geräte durch elektromagnetische Strahlung. WARNUNG Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte nicht ganz ausschließen. Möglichkeit einer Störung anderer Geräte, wenn Sie das Produkt mit Fremdgeräten VORSICHT verwenden, z.B. -
Seite 13: Fcc Hinweis, Gültig In Den Usa
Gegenmaßnahmen: Obwohl das Produkt die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllt, kann Leica Geosystems die Möglichkeit einer Störung anderer Geräte beziehungsweise die Schädigung bei Mensch oder Tier nicht ganz ausschließen. • Betreiben Sie das Produkt mit Funkgeräten oder Mobiltelefonen nicht in der Nähe von Tankstellen, chemischen Anlagen und Gebieten mit Explosionsgefahr. - Seite 14 (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. Type: Rugby 810 Power : 8.4V / 0.5A Art.No.: 807106 Made in China Serial Number: YWWY8102500...
-
Seite 15: Systembeschreibung
Systembeschreibung Systemkomponenten Allgemeine Der Rugby 810 ist ein Lasergerät für allgemeine Bau- und Nivellieranwendungen wie Beschreibung • Einrichten von Schalungen • Kontrolle von Neigungen • Kontrolle von Aushubtiefen Wenn das Gerät innerhalb des Selbstnivellierbereichs aufgestellt wurde, nivelliert sich der Rugby automatisch, um eine präzise horizontale Ebene durch den Laserstrahl zu erzeugen. -
Seite 16: Rugby Laserkomponenten
Rod Eye Empfänger mit Halter c) Li-Ion oder Alkali Batteriepaket d) 2x AA Batterien e) Gebrauchsanweisung/CD f) Zweiter Empfänger (kann zusätzlich erworben werden) g) 4 x D-Zellen Batterie (nur für Alkali Variante) h) Ladegerät (nur für Li-Ion Variante) Rugby 810, Systembeschreibung... -
Seite 17: Aufstellung
Vergewissern Sie sich, dass alle Schrauben, Bolzen und Muttern fest angezogen sind. • Bei einem Stativ mit Ketten müssen die Ketten etwas locker sein, um die Wärmeausdehnung im Laufe des Tages zu erlauben. • Sichern Sie das Stativ zusätzlich an extrem windigen Tagen. Rugby 810, Systembeschreibung... -
Seite 18: Bedienung
Taste. Drücken Sie dann die zentrale zentrale verbor- verborgene Taste, um den Höhenalarm zu aktivieren oder zu gene Taste und deaktivieren. Der Rugby gibt einmal ein akustisches Signal, um rechte verbor- die Änderungen anzuzeigen. gene Taste Rugby 810, Bedienung... -
Seite 19: Led Indikatoren
Die Batterie muss gewechselt werden. (Alkali) Nivellier LED grün Die Achse ist nivelliert. blinkt grün Nivelliervorgang läuft. Die Achse ist im manuellen Modus. H.I. LED blinkt schnell die Bewegung des Lasers hat einen H.I. Alarm ausgelöst. Rugby 810, Bedienung... -
Seite 20: Ein- Und Ausschalten Des Rugbys
In diesem Modus nivelliert sich der Rugby automatisch, wenn die Aufstellung innerhalb Modus des Selbstnivellierbereichs von 6° erfolgt. Manueller Modus Beschreibung des Manuelle Neigungen können mit dem Rugby 810 zusammen mit dem A240 Manuellen manuellen Modus Neigungs-Adapter (790434) erstellt werden. Im manuellen Modus wird die Selbstnivellierung deaktiviert. ... -
Seite 21: Höhenalarm (H.i.) Funktion
• Drücken und halten Sie die linke und rechte verborgene Taste bei eingeschaltetem Rugby. • Drücken Sie die zentrale verborgene Taste. Der Rugby gibt einmal ein akustisches Signal, um die Änderungen anzuzeigen. Wenn der Höhenalarm aktiviert ist, blinkt die H.I. LED zweimal schnell beim Hochstarten. Rugby 810, Bedienung... -
Seite 22: Empfänger
Empfänger Beschreibung Der Rugby 810 wird mit dem Rod Eye 140 Klassik Empfänger geliefert. Rod Eye 140, Klassik Empfänger Instrumenten- bestandteile Teil 1 von 2 a) Libelle b) Lautsprecher c) LCD Fenster d) LEDs e) Laserempfangsfenster f) Sollniveau 005147_001 g) Tastenfeld... - Seite 23 Tasten a) Ein-/Aus-Taste b) Audio 005149_001 c) Bandbreite Taste Funktion Ein-/Aus-Taste Einmal drücken, um den Empfänger einzuschalten. Audio Drücken Sie die Taste, um die Audioausgabe zu ändern. Bandbreite Drücken Sie die Taste, um die Bandbreite zu ändern. Rugby 810, Empfänger...
-
Seite 24: Menü
Überwachung der anzuzeigen. Batterie des Lasers ist nicht aktiv. Schaltet die 'Position Grüne LED leuchtet: Funktion Memory' Funktion ein oder ist eingeschaltet. aus. Die Abwärtspfeil-Leiste Rote LED leuchtet: Die wird gefüllt, um diesen Funktion ist ausgeschaltet. Parameter anzuzeigen. Rugby 810, Empfänger... -
Seite 25: Applikationen
Setzen Sie die Messlatte mit dem Empfänger oben auf die Schalung. Passen Sie die Höhe der Schalung an, bis das Sollniveau erneut angezeigt wird. Setzen Sie dies mit weiteren Positionen fort, bis die Schalung relativ zur Rotationsebene des Rugby nivelliert ist. Rugby 810, Applikationen... -
Seite 26: Kontrolle Von Neigungen
Setzen Sie die Messlatte mit dem Empfänger für die Kontrolle der korrekten Höhe oben auf den Aushub bzw. auf das Betonbauteil. Abweichungen können mit dem Pfeildisplay abgelesen werden. • 7a: Position ist zu hoch. • 7b: Position ist zu niedrig. • 7c: Position ist auf Sollniveau. Rugby 810, Applikationen... -
Seite 27: Manuelle Neigungen
Ebene an, bis die Sollneigung auf dem Empfänger angezeigt wird durch: • die Mittellinie • die grün blinkende LED • einen Dauerton Die gewünschte Neigung kann mit dem Neigungs-Adapter eingestellt werden. Der Empfänger kann nun verwendet werden, um die Neigung zu kontrollieren. Rugby 810, Applikationen... -
Seite 28: Batterien
Batterien Beschreibung Der Rugby 810 kann mit Alkali Batterien oder einem aufladbaren Li-Ion Batteriepaket erworben werden. Die folgenden Informationen sind nur für das Modell, das Sie gekauft haben, zutreffend. Bedienungskonzept Laden / • Batterien müssen geladen werden, bevor sie zum ersten Mal verwendet werden, Erstverwendung weil sie mit einem sehr niedrigen Ladezustand geliefert werden. -
Seite 29: Batterie Für Rugby
Schieben Sie die Verriegelung in die Mittelposition, um zu verhindern, dass Schmutz in die Aufladebuchse gelangt. Bei völliger Entladung des Batteriepakets dauert der Ladevorgang ungefähr 5 Stunden. Nach einer Aufladezeit von einer Stunde kann der Rugby volle acht Stunden betrieben werden. Rugby 810, Batterien... - Seite 30 Entfernen Sie die Batterien aus dem Batteriefach. Einsetzen der Batterien: Schieben Sie die Batterien in das Batteriefach. Schließen Sie die Abdeckung des Batteriefachs und schieben Sie die Verrie- gelung nach links, bis es in die Mittelposition einrastet. Rugby 810, Batterien...
- Seite 31 Setzen Sie die Batterie in das Batteriefach ein, stellen Sie dabei sicher, dass die Kontakte in die richtige Richtung weisen. Die korrekte Polarität wird auf dem Batteriehalter angezeigt. Schließen Sie die Abdeckung des Batteriefachs und schieben Sie die Verriegelung nach links, bis es in die Mittelposition einrastet. Rugby 810, Batterien...
-
Seite 32: Genauigkeitsjustierung
• Wählen Sie den Modus Genauigkeitsjustierung nur dann, wenn Sie beabsichtigen, die Genauigkeit zu ändern. Die Genauigkeitsjustierung darf nur von einem qualifi- zierten Fachmann durchgeführt werden, der die Grundprinzipien der Justierung versteht. • Es wird empfohlen, dieses Verfahren mit zwei Personen auf einer relativ ebenen Oberfläche durchzuführen. Rugby 810, Genauigkeitsjustierung... -
Seite 33: Kontrolle Der Nivellierung
Drehen Sie den Laser um 180° und geben Sie ihm Zeit, sich selbst zu nivel- lieren. Markieren Sie die entgegengesetzte Seite der zweiten Achse. Der Rugby befindet sich innerhalb seiner Genauigkeitsspezifikationen, wenn die vier Markierungen innerhalb von ± 1.5 mm (± 1/16") vom Mittelpunkt liegen. Rugby 810, Genauigkeitsjustierung... -
Seite 34: Justierung Der Nivellierung
• Die Nivellier LED und die H.I. LED blinken abwechselnd dreimal. • Die H.I. LED blinkt dreimal und blinkt dann langsam, bis die Nivellierung beendet ist. Wenn der Rugby nivelliert ist, leuchtet die H.I. LED, blinkt aber nicht. • Die Nivellier LED ist aus. Rugby 810, Genauigkeitsjustierung... - Seite 35 Justiermodus zu verlassen. Schritt-für-Schritt Die Nivellier LED und die H.I. LED blinken abwechselnd dreimal und dann schaltet der Rugby aus. Man kann den Justiermodus jederzeit ohne Speichern der Änderungen durch Drücken der Ein-/Aus-Taste verlassen. Rugby 810, Genauigkeitsjustierung...
-
Seite 36: Störungsbehebung
Umgebung, in welcher der Laser bei der Inbetrieb- nahme beschädigt würde. Dies könnte durch Hitze wegen direkter Sonneneinstrahlung hervorgerufen werden. Beschatten Sie den Rugby vor der Sonne. Nach zwei Minuten Höhen- alarm schaltet der Laser auto- matisch aus. Rugby 810, Störungsbehebung... - Seite 37 Rugby die linke und rechte verborgene Taste. Dann drücken Sie die verborgene zentrale Taste, um den Höhen- alarm zu aktivieren oder zu deaktivieren. Der Rugby gibt einmal ein akustisches Signal, um die Änderungen anzu- zeigen. Rugby 810, Störungsbehebung...
-
Seite 38: Wartung Und Transport
Vibrationen stark beeinträchtigt werden. Es muss daher immer im Transportbe- hälter transportiert und entsprechend gesichert werden. Versand Verwenden Sie beim Versand per Bahn, Flugzeug oder Schiff immer die komplette Leica Geosystems Originalverpackung mit Transportbehälter und Versandkarton, bzw. entsprechende Verpackungen. Die Verpackung sichert das Produkt gegen Schläge und Vibrationen. -
Seite 39: Reinigen Und Trocknen
Batteriefach. Ausrüstung erst wieder einpacken, wenn sie völlig trocken ist. Den Trans- portbehälter beim Feldeinsatz immer schließen. Kabel und Stecker Stecker dürfen nicht verschmutzen und sind vor Nässe zu schützen. Verschmutzte Stecker der Verbindungskabel ausblasen. Rugby 810, Wartung und Transport... -
Seite 40: Technische Daten
Konformität zu nationalen Vorschriften Konformität zu Für Produkte, die nicht unter die R&TTE Richtlinie fallen: nationalen Hiermit erklärt Leica Geosystems AG, dass das Produkt/die Produkte Vorschriften grundlegende Vorschriften und andere relevante Bestimmungen der anwendbaren europäischen Richtlinien einhält/einhalten. Die Konfor- mitätserklärung kann unter http://www.leica-geosystems.com/ce eingesehen werden. - Seite 41 100 V AC-240 V AC, 50 Hz-60 Hz Ausgangsspannung 12 V DC Ausgangsstrom: 3,0 A Polarität: Schaft: negativ, Spitze: positiv A800 Lithium-Ion Typ: Li-Ion Batteriepaket Batteriepaket Eingangsspannung: 12 V DC Eingangsstrom: 2,5 A Ladedauer: 5 Stunden (maximal) bei 20°C Rugby 810, Technische Daten...
- Seite 42 Zweijahres-Garantie bei Sturzschäden Zusätzlich zur lebenslangen Herstellergarantie und zur kostenfreien Reparatur und dem Service wird auch das interne Selbstnivellierungssystem des Rugby 810 unab- hängig vom Schaden durch die Garantieleistung abgedeckt. Sollte das Gerät durch einen Unfall oder Sturz innerhalb der zwei Jahre Garantiezeit beschädigt werden, über- nimmt Leica Geosystems alle Reparaturkosten der internen Selbstnivellierungseinheit gemäß...
- Seite 43 A240 Manueller Neigungs-Adapter(790434) Der A240 Neigungs-Adapter ermöglicht dem Anwender Neigungen schnell einzugeben, wenn der Rugby 810 sich im Manuellen Modus befindet. A800 - Li-Ion Batteriepaket (790416) Das A800 Li-Ion Batteriepaket ist im normalen aufladbaren Paket enthalten. Es kann auch einzeln als Upgrade für das Alkali-Batteriepaket erworben werden.
- Seite 44 A100 A170 A130 A240 A140 A800 A150 005144_001 Rugby 810, Zubehör...
- Seite 45 FCC Hinweis ............13 Instrumentenkomponenten .......22 Garantie ............42 Rod Eye Gebrauchsanweisung Menü ..............24 Gültigkeit ............2 Rotationsdrehzahlen ..........40 Genauigkeit Selbstnivellierung ........... 40 Genauigkeitsjustierung ........32 Sicherheitshinweise ..........6 Gewicht Störungsbehebung ..........37 Instrument ............. 40 Systembeschreibung ..........15 Höhenalarm ............21 Rugby 810, Stichwortverzeichnis...
- Seite 46 Tasten ............... 18 Temperatur Laser Betrieb ............. 41 Lagerung ..........41 Temperatur, Laden der internen Batterie ... 28 Umweltspezifikationen Instrument ............. 41 Laser .............. 41 Verantwortungsbereiche ........7 Verwendungszweck ..........7 Zubehör ............. 43 Rugby 810, Stichwortverzeichnis...
- Seite 47 Rugby 810, Stichwortverzeichnis...
- Seite 48 Standards für Qualitäts- Management und Qualitäts-Systeme (ISO 9001) und Umweltmanagementsysteme (ISO 14001) entspricht. Mehr Informationen über unser TQM Programm erhalten Sie bei Ihrem lokalen Leica Geosystems Händler/Vertreter. 808092-1.0.1de Übersetzung der Urfassung(808091-1.0.1en) Gedruckt in der Schweiz © 2013 Leica Geosystems AG, Heerbrugg, Switzerland Leica Geosystems AG Heinrich-Wild-Straße...
