Anleitung 600/100 D
13.11.2001 13:44 Uhr
D

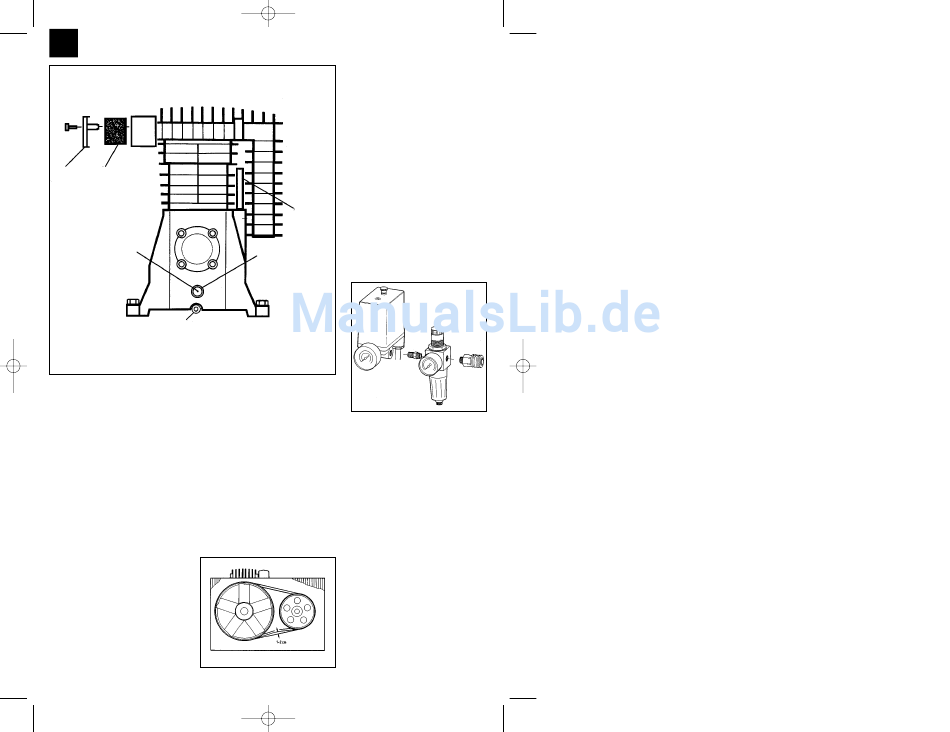

Verdichter B 3900
Filter-
Filter
deckel
Ölstands-
kontroll-
punkt
Ölablaßschraube
G Reinigung der Ansaugfilters
G Nachspannen des
Der Ansaugfilter verhindert das
Keilriemens:
Lösen Sie die vier Motorbe-
Einsaugen von Staub und
Schmutz. Es ist notwendig,
festigungsschrauben und
diesen Filter mindestens alle
drücken Sie den Motor mit
300 Betriebsstunden zu
einem Holzkeil zwischen
reinigen. Ein verstopfter
Pumpe und Motor nach hinten,
Ansaugfilter verhindert die
bis der Keilriemen so gespannt
Leistung des Kompressors
ist, daß dieser noch ca. 1-2 cm
erheblich.
mit den Fingern durchgedrückt
Der Filter kann, nach Ab-
werden kann.
schrauben des Filterdeckels
entnommen werden. Filter mit
Waschbenzin auswaschen und
wieder einsetzen.
6
Seite 6
Montage Filterdruck-
minderer oder Kombi-
wartungseinheit
Zur Montage der Filterdruck-
minderer R 1/4" Art.-Nr.41.342.00
und Kombiwartungseinheit R 1/4"
Art.-Nr. 41.350.01 gehen Sie wie
folgt vor:
Drehen Sie mit einem Gabel-
schlüssel SW 22 die Schnell-
kupplung aus dem Druckschalter
heraus. Den Doppelnippel R 1/4"
Öl-
dichten Sie beidseitig mit Dicht-
einfüll-
band auf, ca. 3-4 Lagen, und
schraube
drehen diesen in den Filter-
Schau-
druckminderer von vorn gesehen
glas
in die linke Seite.
Filterdruck-
minderer R 1/4"
Danach drehen Sie den Filter-
druckminderer von Hand in die
Öffnung vom Druckregler, so wie
auf der Zeichnung gezeigt. In den
Filterdruckminderer drehen Sie
nur die Schnellkupplung, die Sie
zuvor neu aufgedichtet haben, in
die rechte Seite ein.
Die Kombiwartungseinheit R 1/4"
wird am Druckschalter wie ge-
zeigt montiert. Drehen Sie dazu
das Druckmanometer vom Druck-
schalter heraus und schrauben
Sie in diese Öffnung, wie zuvor
beschrieben, die Kombiwartungs-
einheit.
Nun drehen Sie die Schnell-
kupplung vom Druckschalter
heraus. Das Manometer drehen
Sie an die Stelle der Schnell-
kupplung ein und die Schnell-
kupplung drehen Sie in die
