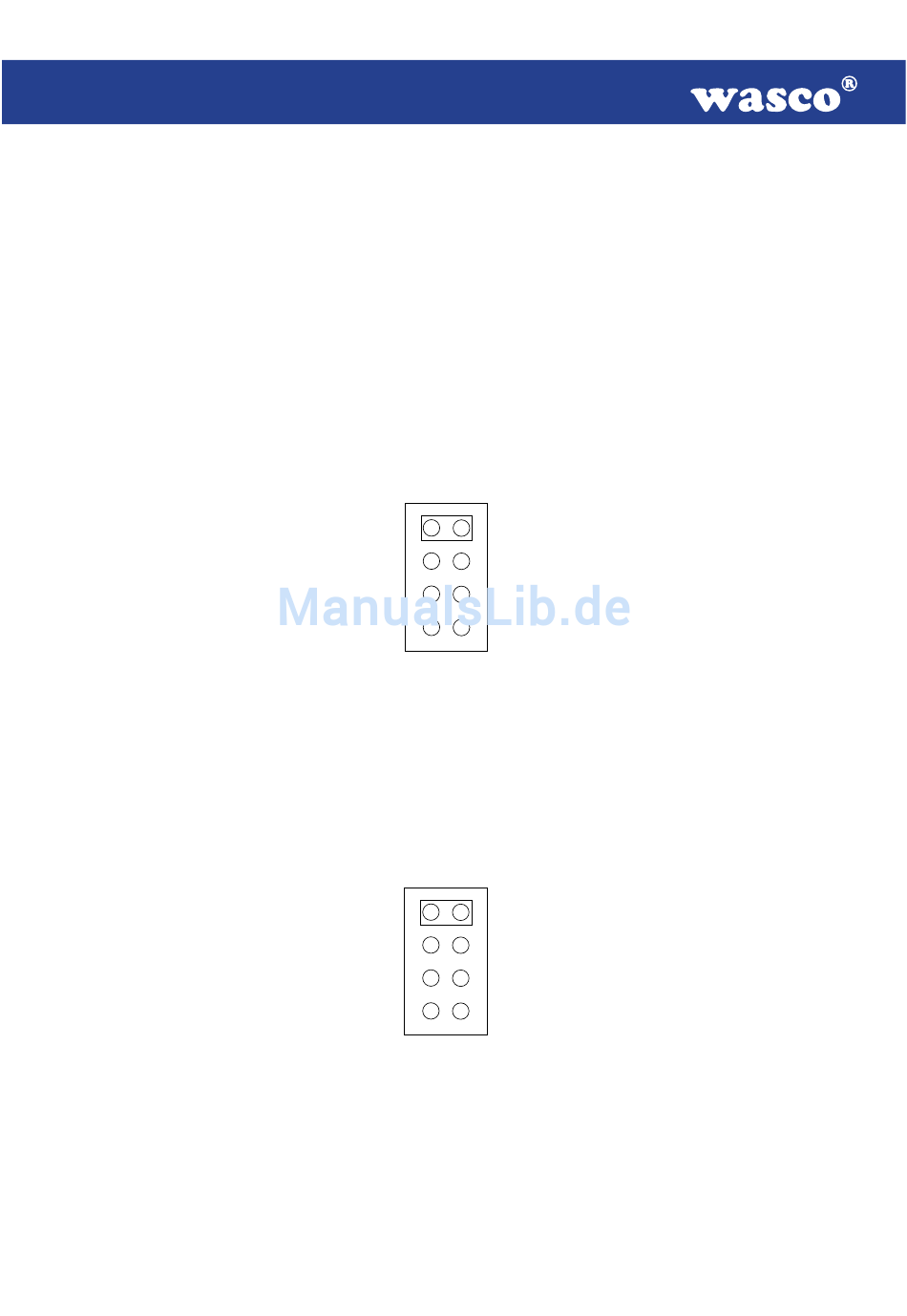

4.3 Jumperblockbelegung JPCN1
Durch das Setzen von Jumperbrücken an JPCN1 ist es möglich, die inter-
ne Versorgungsspannung Vcc (+5V) und die Masse (GND) des Rechners
auf die D-Sub Buchse CN1 zu legen.
4.4 Jumperblockbelegung JPCN2
Durch das Setzen von Jumperbrücken an JPCN2 ist es möglich, die inter-
ne Versorgungsspannung Vcc (+5V) und die Masse (GND) des Rechners
auf die SCSI-II Buchse CN2 zu legen.
IODA-PCI12K4
© 2006 by Messcomp Datentechnik GmbH
EXTENDED
JPCN1
VCC
1
2
CN1 VCC
GND
3
4
CN1 GND
NC
5
6
NC
NC
NC
7
8
JPCN2
VCC
1
2
CN2 VCC
GND
CN2 GND
3
4
NC
5
6
NC
NC
NC
7
8
