Basisinformationen zur Bedienung
Menüanzeige
Die Menüstruktur ist so aufgebaut, dass Menüpunkte, welche für
die Anlage bzw. den Maschinentyp nicht relevant sind, ausge blen-
det werden. Das bedeutet, dass die Anzeige am Regler von den
Darstellungen in dieser Bedienungsanleitung abweichen kann.

Der Standardbildschirm

Der Standardbildschirm (= Standard-Menü) dient zur schnellen
Information über die ausgewählte Betriebsart. Zudem können Sie
hier schnell und bequem Grundeinstellungen einstellen.

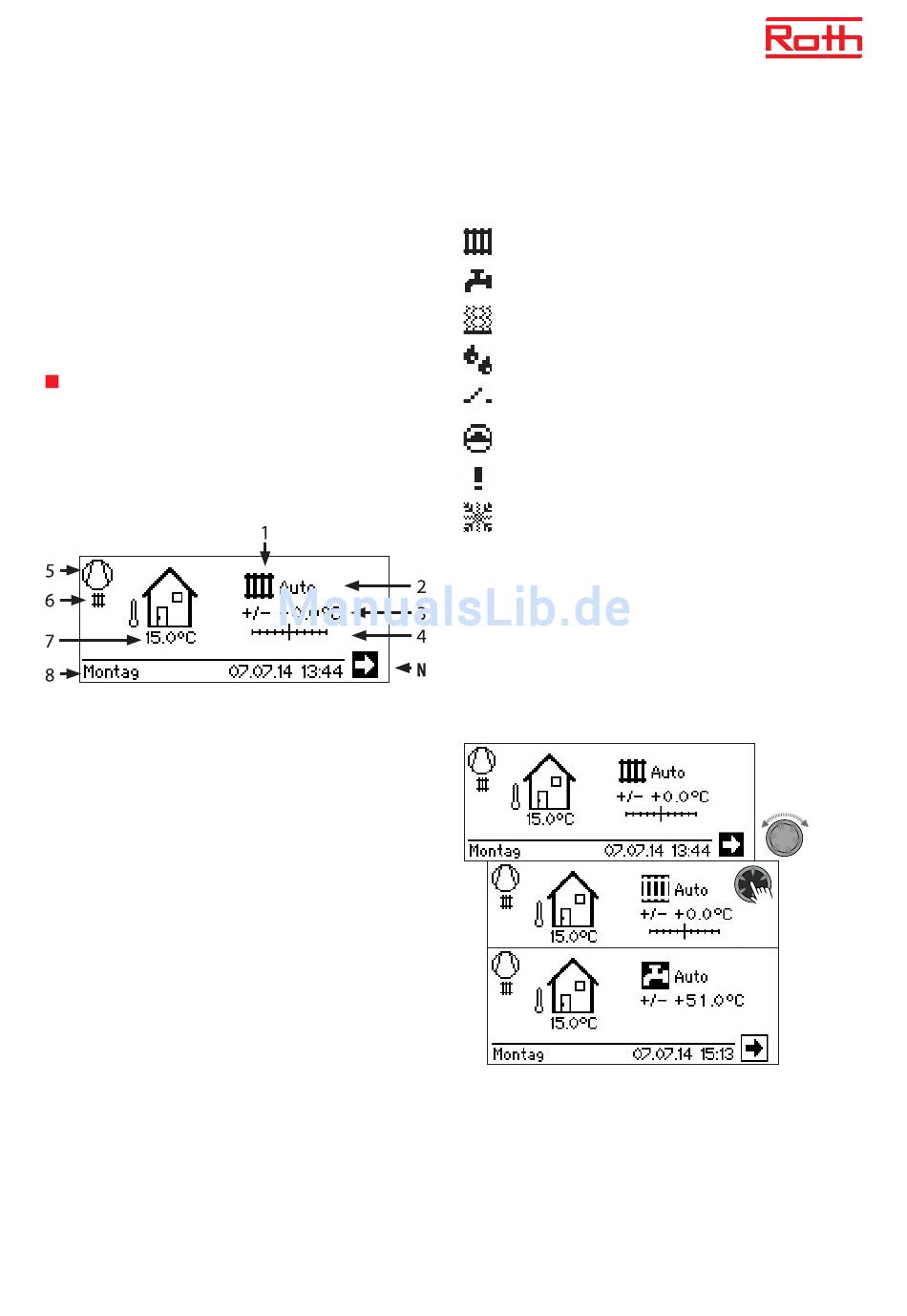

Standardbildschirm »Heizung«
1 Symbol für Programmbereich »Heizung«
Das Symbol für die Heizung zeigt an, dass die nebenstehenden
Anzeigen und Einstellmöglichkeiten allein für die Heizung relevant
sind. Durch Druck auf dieses Symbol können Sie jedoch zwischen
den verschiedenen Bereitungsarten der Wärmepumpe umschalten.
So können auch z.B. Symbole für die Trinkwarmwasserbereitung,
Kühlung oder die Schwimmbadbereitung angezeigt werden.
Abhängig von Ihrer Heizungsanlage und den daran angeschlos-
senen Verbrauchern.
2 Aktuelle Betriebsart der Heizung
Auto, Party, Ferien, ZWE oder Aus.
3 Digitale Temperaturanzeige
Zeigt, wieweit die gewünschte Heizwasser-Rücklauftemperatur von
jener der eingestellten Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ±5°C
4 Temperaturskala
Zeigt grafisch, wieweit die gewünschte Heizwasser-Rücklauftempe-
ratur von jener der eingestellten Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ±5°C
5 Verdichter
Das Verdichter-Symbol dreht sich, solange der Verdichter läuft.
6 Aktueller Betriebszustand
Heizung
Trinkwarmwasser
Ausheizprogramm
Abtauen
EVU
Pumpenvorlauf
Fehler
Kühlung
7 Aktuelle Außentemperatur
8 Datum und Uhrzeit
N Navigationspfeil
hier: Wechsel zum Navigationsbildschirm
Wechsel zum Standardbildschirm »Trinkwarmwasser«
