4 x Allgemeine Hinweise zur Installation
Raumwinkelmaß K
0
Die Werte gelten gleichlautend für den Luftaustritt einer innen
aufgestellten Wärmepumpe.

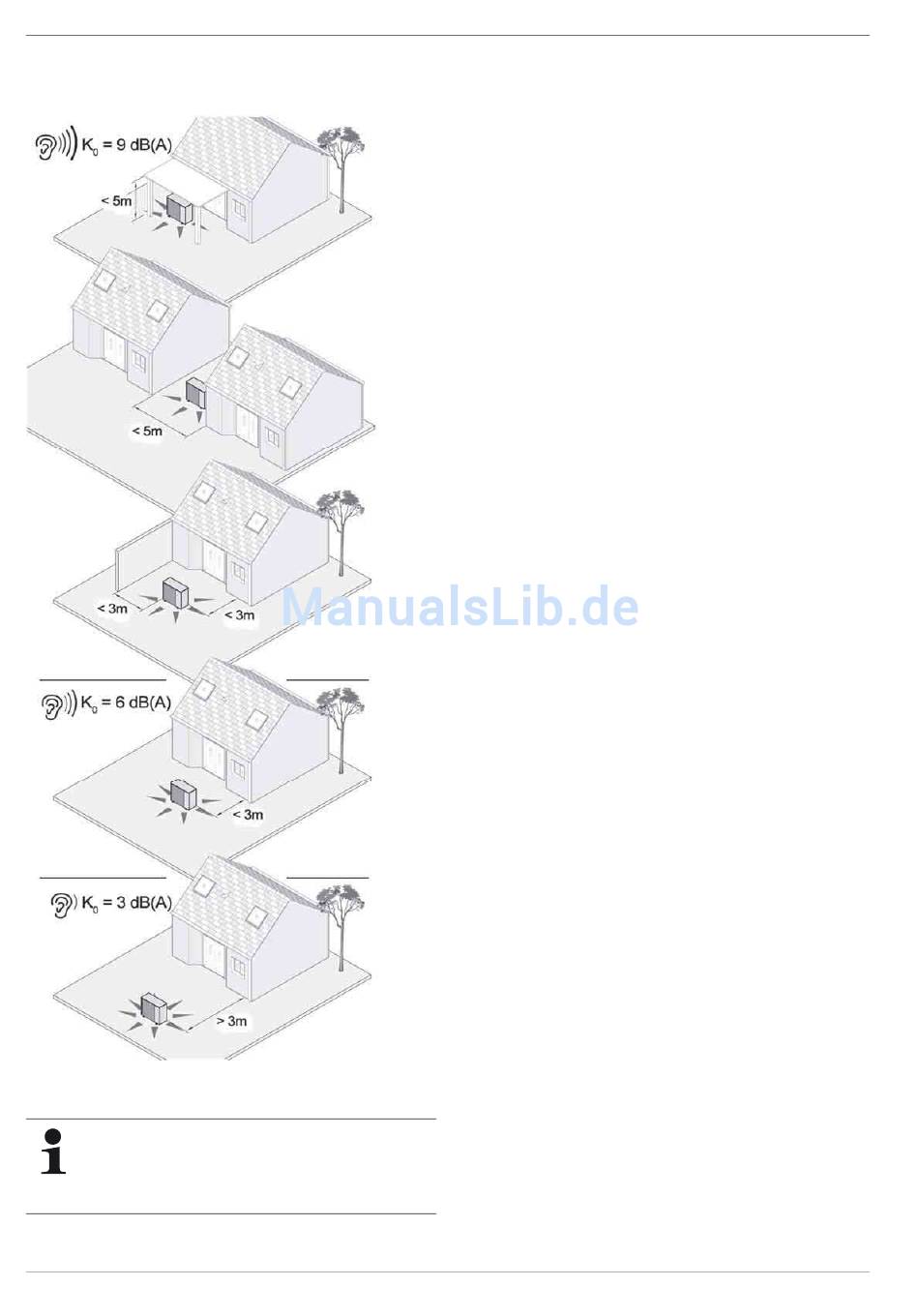

Bild 4-3 Zuschläge für den Schalldruckpegel in Abhängigkeit von der Aufstellsituation
Die Angaben und Abbildungen in diesem Abschnitt
stammen aus dem „Leitfaden Schall" (Stand:
Oktober 2016) des Bundesverbandes Wärmepumpe
(BWP) e. V., Französische Straße 47, 10117 Berlin,
Deutschland.
14
+ 9 dB(A) Wärmepumpe unter einem Vordach
Höhe des Vordaches bis zu 5 m
+ 9 dB(A) Wärmepumpe zwischen zwei Wänden
Abstand zwischen den Wänden bis zu 5 m
+ 9 dB(A) Wärmepumpe in einer Ecke
Abstand zum Gerät jeweils bis zu 3 m
+ 6 dB(A) Wärmepumpe an einer Wand
Abstand zum Gerät bis zu 3 m
+ 3 dB(A) Wärmepumpe frei aufgestellt
Keine Wand näher als 3 m
PH ROTEX HPSU/HPU - 05/2017
