Sygonix 1421458 Bedienungsanleitung

Bedienungsanleitung
D

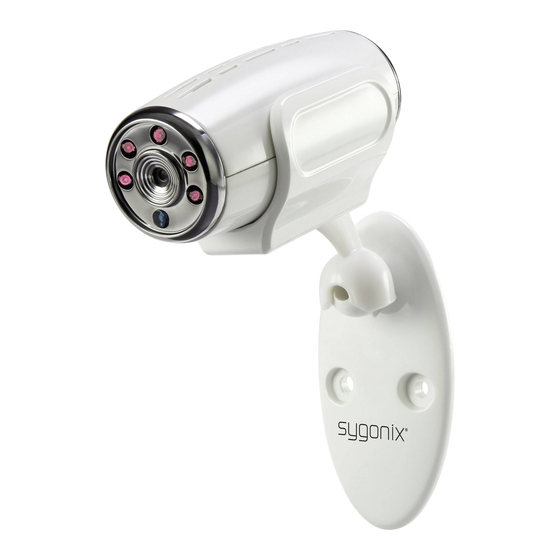

Hotspot WLAN Akku HD-Kamera
Best.-Nr. 1421458
Bestimmungsgemäße Verwendung
Das Produkt dient als Überwachungskamera. Die Bedienung bzw. Programmierung
erfolgt über die App „Mini WiFi Cam" . Diese kann auf einem Smartphone oder Tab-
let mit Android oder Apple iOS Betriebssystem installiert werden.
TM
Die Aufnahmen können über den integrierten WLAN-Hotspot direkt auf das Smart-
phone oder Tablet übertragen werden. Außerdem kann die Kamera in ein bestehen-
des WLAN-Netzwerk integriert werden. Zusätzlich besteht die Möglichkeit, dass die
Kamera Aufnahmen auf eine Micro-SD-Karte speichert.
Die Spannungsversorgung des Produkts erfolgt dabei über das beiliegende Ste-
ckernetzteil oder den fest eingebauten Akku.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderun-
gen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen
der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• HD-Kamera inkl. Halterung
• Netzteil
• Wandmontagematerial (2x Schraube, 2x Dübel)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads
in einem Browser oder scannen Sie den rechts abgebilde-
ten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und
geben Sie dann die entsprechende Bestellnummer in das
Suchfeld ein. Nach dem Start des Suchvorgangs können
Sie die gefundenen Dokumente herunterladen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um-
bauen und/oder Verändern des Produktes nicht gestattet.
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II.
• Die Netzsteckdose für das Steckernetzteil muss sich in der Nähe des Geräts
befinden und leicht zugänglich sein.
• Das Produkt und das Steckernetzteil sind nur für trockene, geschlossene
Innenräume geeignet. Setzen Sie diese Produktbestandteile keiner direkten
Sonneneinstrahlung, Hitze, Kälte, Feuchtigkeit oder Nässe aus, andernfalls
werden sie beschädigt.
Beim Steckernetzteil besteht außerdem Lebensgefahr durch einen elektri-
schen Schlag!
• Ziehen Sie niemals das Steckernetzteil am Kabel aus der Netzsteckdose.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht
an, es besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an
der das Steckernetzteil angeschlossen ist (z.B. zugehörigen Sicherungs-
automat abschalten bzw. Sicherung herausdrehen, anschließend den
zugehörigen FI-Schutzschalter abschalten). Ziehen Sie erst danach das
Steckernetzteil aus der Netzsteckdose und bringen Sie das Produkt in eine
Fachwerkstatt.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
• Wenn Sie die Kamera längere Zeit nicht benutzen (z.B. bei Lagerung), so
laden Sie den Akku spätestens alle 3 Monate auf, um eine Tiefentladung zu
verhindern. Bei einer Tiefentladung wird der eingebaute Li-Akku dauerhaft
beschädigt!
• Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung
abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft
oder einem anderen Fachmann in Verbindung.
Montage und Anschluss der Kamera
Montage der Kamera
• Sie können die Kamera auf zwei Arten montieren. Entweder befestigen Sie die
Halterung mit Hilfe der Schrauben und Dübel aus dem Lieferumfang, oder Sie
befestigen einfach die magnetische Halterung an einer metallischen Fläche.
• Im Bild rechts sehen Sie, wie Sie die
Halterung inkl. der Kamera richtig zu-
sammensetzen.
• Falls Sie sich für die feste Montage
entscheiden und zur Fixierung der
Kamerahalterung an der Wand Dübel
erforderlich sind (abhängig von der
Wandbeschaffenheit), so markieren
Sie durch die Löcher in der Wandhalte-
rung hindurch die genaue Position der
Bohrlöcher.
Achten Sie darauf, dass beim Boh-
ren von den Montagelöchern bzw.
beim Festschrauben keine vorhan-
denen Kabel oder Leitungen be-
schädigt werden.
Befestigen Sie die Wandhalterung mit den Schrauben (und ggf. Dübeln) an der
Wand.
Anschluss der Kamera
• Bevor Sie die Kamera mit Akku verwenden können, müssen Sie diesen zuerst
aufladen. Dazu genügt es die Kamera an der Spannungsversorgung anzuschlie-
ßen. Solange die rote LED an der Rückseite der Kamera leuchtet, wird der Akku
geladen. Wenn er voll ist, erlischt die LED.
• Um die Kamera jetzt zu konfigurieren und gleichzeitig den Akku aufzuladen, ver-
binden Sie den Ausgang des beiliegenden Steckernetzteils mit der dafür vorge-
sehenen Buchse an der Kamera. Sie finden diese an der Rückseite, oben links
im Eck. Es ist das größte Loch an der Rückseite. Gleich daneben (rechts oben)
befindet sich der Ein-/Aus-Schiebeschalter.
• Stecken Sie das Netzteil jetzt noch in eine Netzsteckdose ein.
• Um die Kamera einzuschalten, schieben Sie den kleinen Schalter nach rechts,
von der Netzbuchse weg. Wenn die Kamera noch nicht am Internet angemeldet
ist, blinkt die gelbe LED an der Rückseite.
• Falls Sie zusätzlich eine Speicherkarte benutzen wollen, legen Sie diese in den
Kartenslot ein, bevor Sie die Kamera einschalten. Sie finden den Slot an der Rück-
seite der Kamera in der Mitte.
Im Modus für die Bewegungserkennung erfolgen nur automatische Aufnah-
men, wenn eine Speicherkarte eingelegt ist.
Die Kontakte der Micro-SD-Karte müssen nach unten zeigen, bzw. von der
Netzbuchse weg.
Schieben Sie die Karte in den Slot, bis sie einrastet.
Wenn Sie die Karte später wieder entfernen wollen, drücken Sie auf die Karte,
damit sie entriegelt wird. Anschließend entnehmen Sie sie aus dem Slot.
• Die Konfiguration und Bedienung erfolgt drahtlos über WLAN.
App herunterladen
• Öffnen Sie auf Ihrem Smartphone oder Tablet den jeweili-
gen App-Store. Bei Android ist das z.B. der „Google Play-
TM
Store" . Falls Sie ein iPhone, iPad oder einen iPod Touch
verwenden, öffnen Sie den „iTunes Store" von Apple.
• Suchen Sie nach der App „Mini WiFi Cam" und installieren
Sie diese.
• Sie können auch ganz einfach den zu Ihrem System passenden, nachfolgenden
QR-Code scannen. Sie werden dann auf die entsprechende Store Seite weiterge-
leitet.
Android
TM
Beachten Sie außerdem die Systemvoraussetzungen in den technischen Da-
ten dieser Anleitung und in der Beschreibung der App im jeweiligen Store.
Apple iOS
