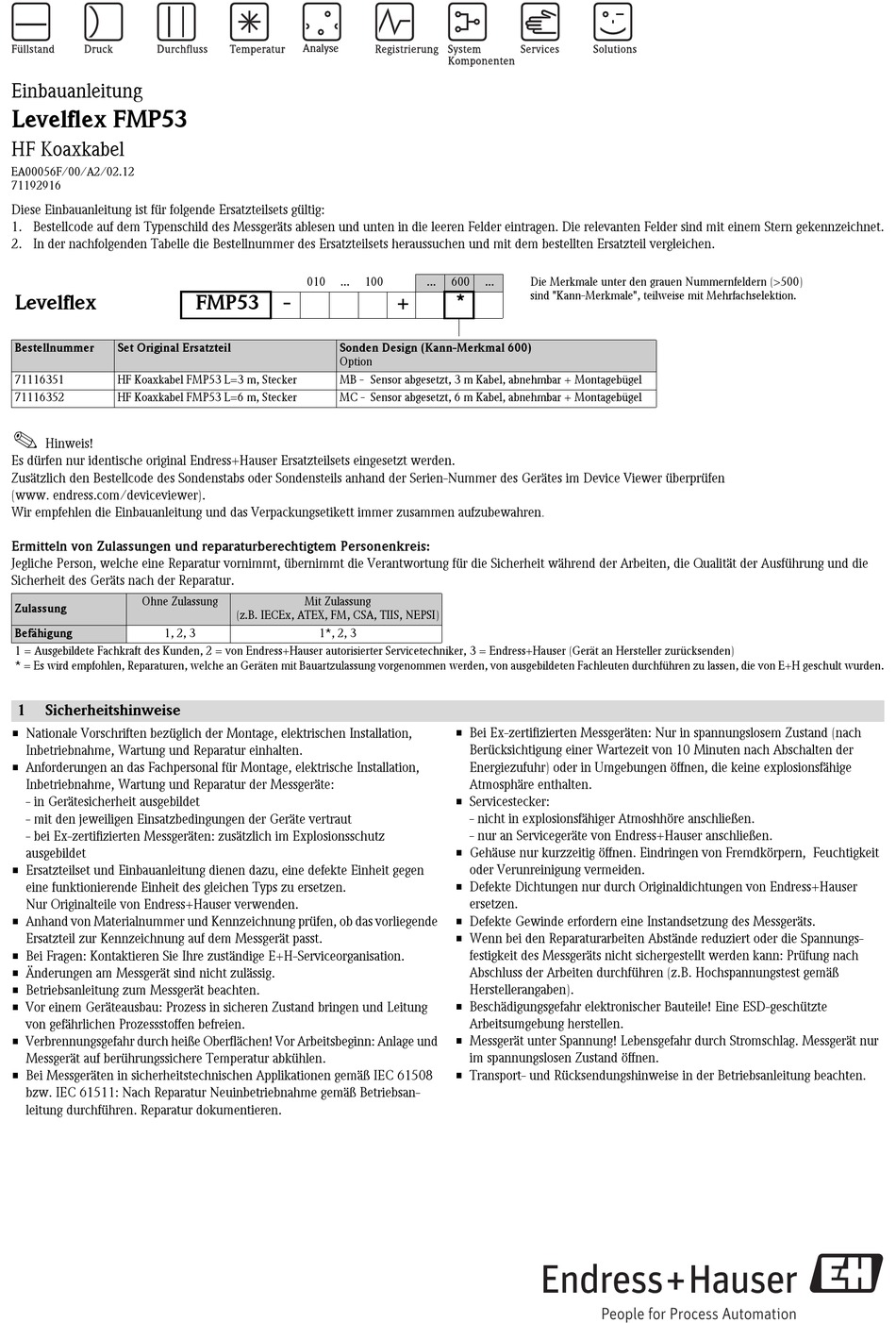

Endress+Hauser Levelflex FMP53 Einbauanleitung Seite 3

Einbauanleitung
Levelflex FMP53
HF Koaxkabel
EA00056F/00/A2/02.12
71192916
Diese Einbauanleitung ist für folgende Ersatzteilsets gültig:
1. Bestellcode auf dem Typenschild des Messgeräts ablesen und unten in die leeren Felder eintragen. Die relevanten Felder sind mit einem Stern gekennzeichnet.
2. In der nachfolgenden Tabelle die Bestellnummer des Ersatzteilsets heraussuchen und mit dem bestellten Ersatzteil vergleichen.
Levelflex
Bestellnummer Set Original Ersatzteil
71116351 HF Koaxkabel FMP53 L=3 m, Stecker
71116352 HF Koaxkabel FMP53 L=6 m, Stecker
!
Hinweis!
Es dürfen nur identische original Endress+Hauser Ersatzteilsets eingesetzt werden.
Zusätzlich den Bestellcode des Sondenstabs oder Sondensteils anhand der Serien-Nummer des Gerätes im Device Viewer überprüfen 
(www. endress.com/deviceviewer).
Wir empfehlen die Einbauanleitung und das Verpackungsetikett immer zusammen aufzubewahren.
Ermitteln von Zulassungen und reparaturberechtigtem Personenkreis:
Jegliche Person, welche eine Reparatur vornimmt, übernimmt die Verantwortung für die Sicherheit während der Arbeiten, die Qualität der Ausführung und die
Sicherheit des Geräts nach der Reparatur.
Ohne Zulassung
Zulassung
Befähigung 1, 2, 3
1 = Ausgebildete Fachkraft des Kunden, 2 = von Endress+Hauser autorisierter Servicetechniker, 3 = Endress+Hauser (Gerät an Hersteller zurücksenden)
* = Es wird empfohlen, Reparaturen, welche an Geräten mit Bauartzulassung vorgenommen werden, von ausgebildeten Fachleuten durchführen zu lassen, die von E+H geschult wurden
1 Sicherheitshinweise
• Nationale Vorschriften bezüglich der Montage, elektrischen Installation,
Inbetriebnahme, Wartung und Reparatur einhalten.
• Anforderungen an das Fachpersonal für Montage, elektrische Installation,
Inbetriebnahme, Wartung und Reparatur der Messgeräte: 
- in Gerätesicherheit ausgebildet
- mit den jeweiligen Einsatzbedingungen der Geräte vertraut
- bei Ex-zertifizierten Messgeräten: zusätzlich im Explosionsschutz 
ausgebildet
• Ersatzteilset und Einbauanleitung dienen dazu, eine defekte Einheit gegen
eine funktionierende Einheit des gleichen Typs zu ersetzen. 
Nur Originalteile von Endress+Hauser verwenden.
• Anhand von Materialnummer und Kennzeichnung prüfen, ob das vorliegende
Ersatzteil zur Kennzeichnung auf dem Messgerät passt.
• Bei Fragen: Kontaktieren Sie Ihre zuständige E+H-Serviceorganisation.
• Änderungen am Messgerät sind nicht zulässig.
• Betriebsanleitung zum Messgerät beachten.
• Vor einem Geräteausbau: Prozess in sicheren Zustand bringen und Leitung
von gefährlichen Prozessstoffen befreien.
• Verbrennungsgefahr durch heiße Oberflächen! Vor Arbeitsbeginn: Anlage und
Messgerät auf berührungssichere Temperatur abkühlen.
• Bei Messgeräten in sicherheitstechnischen Applikationen gemäß IEC 61508
bzw. IEC 61511: Nach Reparatur Neuinbetriebnahme gemäß Betriebsan-
leitung durchführen. Reparatur dokumentieren.
Analyse
010 ... 100
FMP53 -
Sonden Design (Kann-Merkmal 600)
Option
MB - Sensor abgesetzt, 3 m Kabel, abnehmbar + Montagebügel
MC - Sensor abgesetzt, 6 m Kabel, abnehmbar + Montagebügel
Mit Zulassung
(z.B. IECEx, ATEX, FM, CSA, TIIS, NEPSI)
1*, 2, 3
Die Merkmale unter den grauen Nummernfeldern (>500) 
... 600 ...
sind "Kann-Merkmale", teilweise mit Mehrfachselektion.
*
+
• Bei Ex-zertifizierten Messgeräten: Nur in spannungslosem Zustand (nach
Berücksichtigung einer Wartezeit von 10 Minuten nach Abschalten der
Energiezufuhr) oder in Umgebungen öffnen, die keine explosionsfähige
Atmosphäre enthalten.
• Servicestecker:
- nicht in explosionsfähiger Atmoshhöre anschließen.
- nur an Servicegeräte von Endress+Hauser anschließen.
• Gehäuse nur kurzzeitig öffnen. Eindringen von Fremdkörpern, Feuchtigkeit
oder Verunreinigung vermeiden.
• Defekte Dichtungen nur durch Originaldichtungen von Endress+Hauser
ersetzen.
• Defekte Gewinde erfordern eine Instandsetzung des Messgeräts.
• Wenn bei den Reparaturarbeiten Abstände reduziert oder die Spannungs-
festigkeit des Messgeräts nicht sichergestellt werden kann: Prüfung nach
Abschluss der Arbeiten durchführen (z.B. Hochspannungstest gemäß
Herstellerangaben).
• Beschädigungsgefahr elektronischer Bauteile! Eine ESD-geschützte
Arbeitsumgebung herstellen.
• Messgerät unter Spannung! Lebensgefahr durch Stromschlag. Messgerät nur
im spannungslosen Zustand öffnen.
• Transport- und Rücksendungshinweise in der Betriebsanleitung beachten.
.
