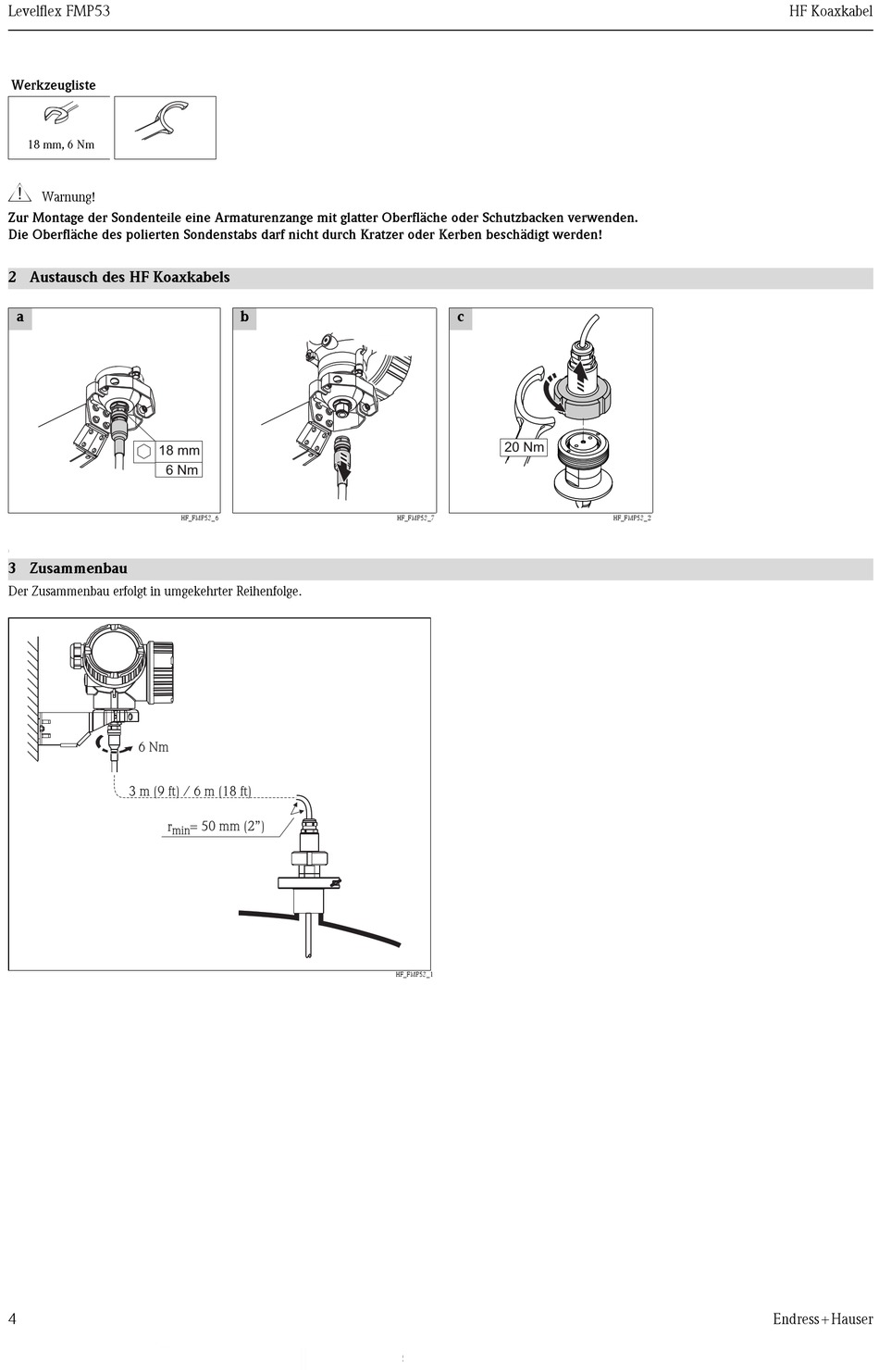

Endress+Hauser Levelflex FMP53 Einbauanleitung Seite 4

Levelflex FMP53 HF Koaxkabel
Werkzeugliste
18 mm, 6 Nm
#
Warnung!
Zur Montage der Sondenteile eine Armaturenzange mit glatter Oberfläche oder Schutzbacken verwenden.
Die Oberfläche des polierten Sondenstabs darf nicht durch Kratzer oder Kerben beschädigt werden!
2 Austausch des HF Koaxkabels
a b c
20 Nm
18 mm
6 Nm
HF_FMP53_6 HF_FMP53_7 HF_FMP53_2
)
3 Zusammenbau
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
6 Nm
3 m (9 ft) / 6 m (18 ft)
r = 50 mm (2")
min
HF_FMP53_1
