VALLOX DIGIT SE/SE VKL
2.14 Filterüberwachung
• Wenn das Gerät DIGIT SE mit einer Druckdifferenz-Gebereinheit für den Zuluft- und/oder
Abluftkanal ausgestattet ist, überwacht dieser / überwachen diese die Druckdifferenz im
gesamten Luftkanal. Wenn der Druck angestiegen ist (z.B. wegen eines verstopften Filters),
lassen sie in der Hauptanzeige der Reglereinheit das Symbol ( ) aufleuchten.
• Die Filterüberwachung schließt die Fühler des Störungsmelderelais. In der Hauptanzeige
erscheint das Symbol ( ) für die Filterüberwachung.
• Die Wartungsschaltuhr läuft auch während dieser Funktion weiter.
• Die Betriebsgrenze der Druckdifferenz-Gebereinheit kann am Regler der Gebereinheit von
0 - 500 Pa eingestellt werden. Die Werkseinstellung ist ca. 260 Pa, diese kann bei Bedarf
geändert werden. Bei sauberen Filtern sollte das Symbol bei den Leistungsstufen 7 und 8
aufleuchten.

2.15. Gefrierschutzfunktion des Nachheizelements mit Wasserumlauf

• Mit der Gefrierschutzfunktion wird versucht, das Einfrieren der Nachheizeinheit mit
Wasserumlauf zu verhindern. Wenn die Außenlufttemperatur unter 0 °C liegt und die
Zulufttemperatur unter +7 °C, schaltet diese automatische Funktion die Zuluft- und
Abluftventilatoren ab; gleichzeitig schließen die selbsttätigen Absperrklappen der Ventilatoren.
Jetzt öffnet auch das Regelventil voll. In der Reglereinheit erscheint die Störungsmeldung
"EINFRIERGEFAHR", unabhängig von der jeweiligen Anzeige.
• Wenn die Zulufttemperatur über 10 °C liegt, schalten die Ventilatoren automatisch ein und die
Absperrklappen öffnen.
2.16 Kamintast- oder Stoßlüftungstastschalter
Kamintastschalter
• Der Kamintastschalter stoppt den Abluftventilator für 15 Minuten und verursacht in der
Luftaustauschzone einen Überdruck. Dies erleichtert z.B. das Anzünden eines Kamins.
• Diese Funktion wird an einem separaten selbstrückstellenden Druckknopf aktiviert. Nach jedem
Drücken wird der Ventilator 15 Minuten lang angehalten.
• Während dieser Funktion erscheint in der Hauptanzeige der Reglereinheit das Symbol ( ) des
Kamin-/Stoßlüftungsschalters.
ACHTUNG: Beim Einschalten des Abluftventilators kann der Zug der Feuerstelle nachlassen! Im Winter können bei
kaltem Wetter die Gefrierschutz- und Entfrosterfunktion aktiviert werden, wenn kalte Luft auch in die Abluftkanäle
gelangt. Falls die Flüssigkeit in den Nachheizregistern nicht frostsicher ist, besteht die Gefahr des Einfrierens. Diese
Situation normalisiert sich einige Zeit nach Beendigung dieser Funktion.
Stoßlüftungstastschalter
• Der Stoßlüftungstastschalter schaltet die Ventilatoren für 45 Minuten auf die eingestellte
Maximallüftungsstufe.
• Diese Funktion wird an einem separaten selbstrückstellenden Druckknopf aktiviert. Nach jedem
Drücken dauert die Stoßlüftung 45 Minuten lang an.
• Während dieser Funktion erscheint in der Hauptanzeige der Reglereinheit das Symbol ( ) des
Kamin-/Stoßlüftungsschalters.
• Diese Funktion wird an der Reglereinheit angewählt.
2.17. Fehlermelderelais (Fernüberwachung)
• Das Fehlermelderelais hat potentialfreie Kontakte (24 VDC, 1 A).
• Über diese Ausgangskontakte erhält man Meldungen über
verschiedene Fehler.
• Bei aktiviertem Gefrierschutz des Warmwasserregisters schließen und
öffnen die Relaiskontakte in einem Intervall von 10 Sekunden.
• Der Alarm bei hohem CO2-Gehalt schaltet das Relais in einem 1-
Sekunden- Intervall.
• Bei sonstigen Störungen sind die Kontakte geschlossen.

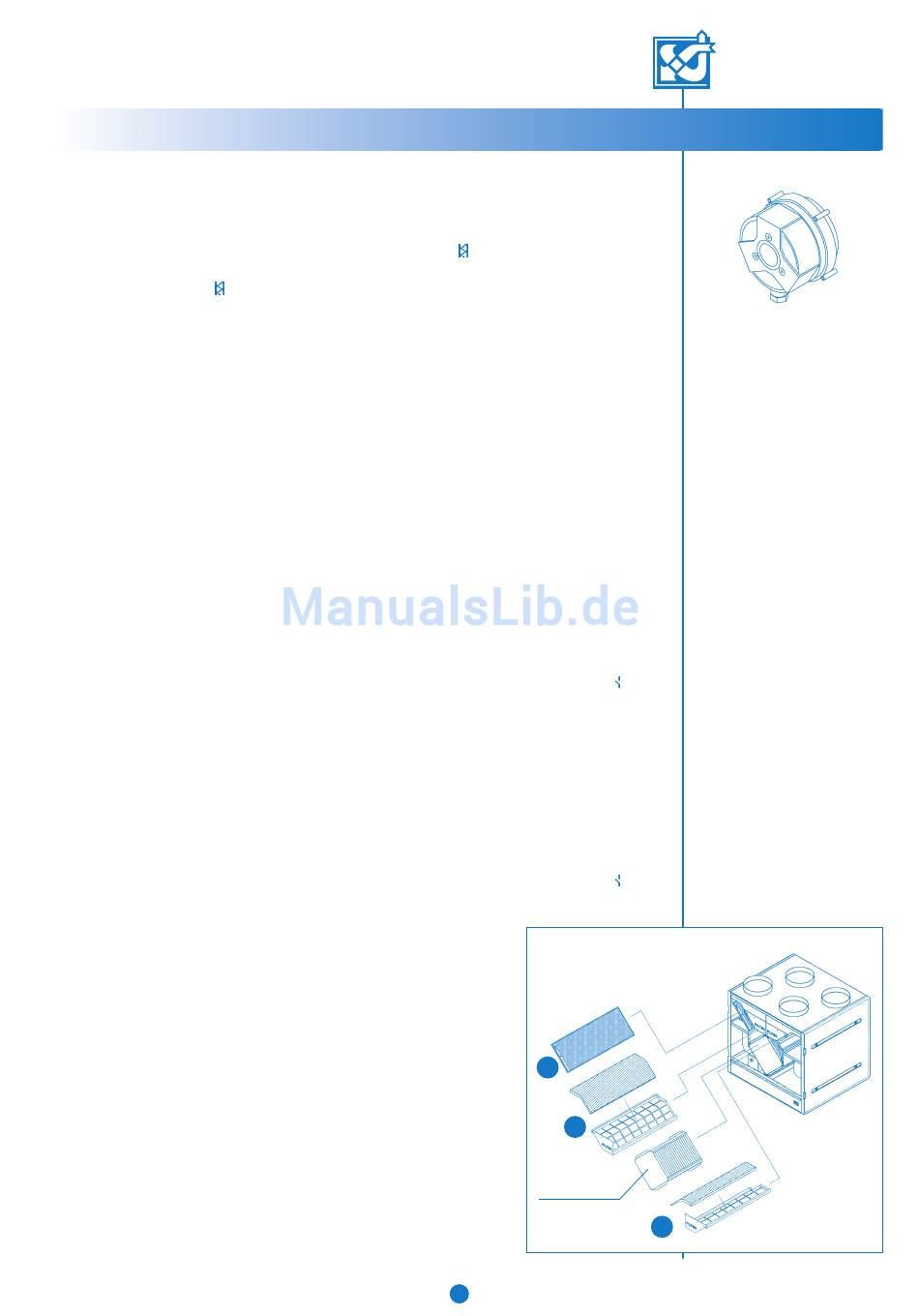

2.18. Luftfilterung

Im Gerät VALLOX DIGIT SE werden Abluft und Zuluft vor den Ventilatoren
grob gefiltert. An der Zugluftseite des Gerätes sind Fein- und Grobfilter
der Klassen F7 (B) und G3 (A) eingebaut,an der Abluftseite ein Grobfilter
der Klasse G3 (A). Die Filter müssen beim Lüftungsbetrieb immer im Gerät
eingesetzt sein.
BEDIENUNGSANLEITUNG
B
C
Wärmeaustauscher
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
7
Paine-erokytkin
A
