WARTUNGSANLEITUNG
L
F
G
K
D
H
M
Q
I
J
P
F
E
M
Y
F
VALLOX DIGIT SE/SE VKL

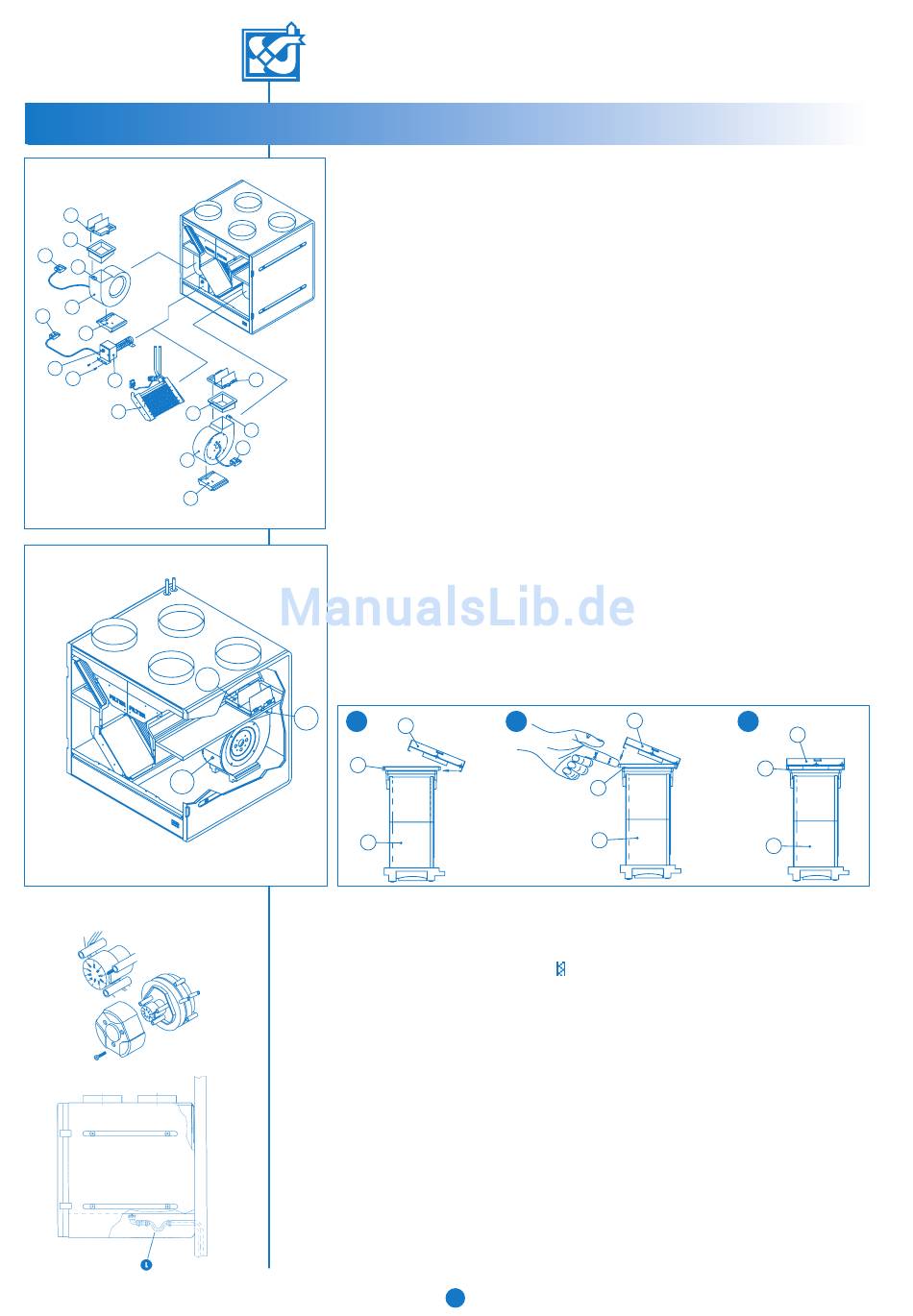

4.2. Ventilatoren und Nachheizregister

Zuluft- und Abluftventilatoren (D und E) sind mit Gummilippen (F) befestigt. Zum
Ausbauen der Ventilatoren zwecks Wartung, beim Modell VKL die Ein-Richtungs-
Klappen (L) entfernen und die am Ventilator über die Gummilippe befestigte Halterung
(K) öffnen. Danach Gummilippe abnehmen und Ventilator von der Gummistützplatte
(M) wegdrehen. Als nächstes den Elektroanschluss (G) hinter dem Ventilator abnehmen.
Die Laufräder des Ventilators mit Druckluft sauberblasen oder mit einem Pinsel reinigen.
Jeder Propellerflügel muss so sauber sein, dass die Ventilatoren im Gleichgewicht
bleiben. Vorsicht: nicht die Gleichgewichtsteile an den Laufrädern entfernen.
Falls bei der Reinigung des Geräts oder dessen Teilen Wasser benutzt wird, darauf achten, dass kein
Wasser in die elektrischen Teile gelangt.
Zum Reinigen des Nachheizregisters (J) die Filter und den Wärmetauscher
L
herausnehmen. Das Nachheizregister an seinem Platz im Gerät durch Staubsaugen
oder Abblasen mit Druckluft reinigen.
Es gibt zwei Arten von Registern, elektrisch oder mit Wasserzirkulation. Das
K
Elektroregister kann bei Bedarf zwecks Wartung aus dem Gerät ausgebaut werden,
G
indem man den Elektroanschluss (H) und zwei Befestigungsschrauben (I) sowie die
Klebe- oder Schraubenbefestigung der Stütze gegen die Bodenwanne löst.
4.2.1. Abnehmen und Befestigung der Ein-Richtungs-Klappe.
Abnehmen und Befestigung der selbsttätigen Ein-Richtungs-Klappe (Unterdruckklappe):
A Den Haken am Rand der Klappe (Y) unter die Seitenkante des
Befestigungsflanschs (K) des Ventilators (F) bringen und die Klappe so nach unten
drücken, dass die Führungskanten des Ventils in die Gummilippe eindrücken.
B Mit dem Finger auf die andere Seite der Lippe drücken.
C Den Haken an der anderen Seitenkante der Klappe unter die Vorderkante des
Flanschs bringen.
Demontage der Klappe erfolgt in umgekehrter Reihenfolge.
Selbsttätige Ein-Richtungs-Klappen gibt es nur in Geräten des Modells VKL. Auf die
Klappenstellung achten, damit diese auch auf der Seite des Filters F7 arbeiten kann.
K
A
Y
K
F
4.3. Filterüberwachung
Für das Gerät DIGIT SE ist als Zusatzausstattung eine Filterüberwachung erhältlich. In der
Hauptanzeige leuchtet bei den Ventilatorstufen 7 und 8 und bei sauberen Filtern normaler-
weise das Symbol der Filterüberwachung ( ) auf. Dies erfordert keine Wartungsmaßnah-
men. Wenn das Symbol bei der Ventilatorstufe 8 nicht aufleuchtet, herrscht in den Lüftungs-
kanälen des Gebäudes ein anderer Druck als in der Werkseinstellung. Stellen Sie in diesem
Fall den Einstellwert der Filterüberwachung im Gerät kleiner ein (siehe Anleitung Punkt 2.14).
Wenn das Symbol der Filterüberwachung schon bei den Ventilatorstufen 4 oder 5 aufleuchtet,
sollten die Filter gereinigt werden. Wenn diese sauber sind, kann die Ursache ein entgegen
der Montageanleitung am Lufteintrittsgitter angebrachtes dichtes Insektennetz sein, oder die
Zuluftventilatoren in den Räumen sind geschlossen. Wenn diese Punkte überprüft sind und das
Symbol bei niedrigen Lüftungsstufen immer noch aufleuchtet, sollte der Einstellwert größer
gestellt werden.

4.4. Kondenswasser

In der Heizperiode kondensiert die Feuchtigkeit der Abluft zu Wasser. In Neubauten oder
bei einem im Verhältnis zur Feuchtigkeitsabgabe der Bewohner zu geringen Luftaustausch
kann sich sogar reichlich Kondenswasser bilden. Das Kondenswasser muss ungehindert aus
dem Gerät abfließen können. Bei Wartungsmaßnahmen, z.B. im Herbst vor Beginn der
Heizperiode, überprüfen, dass der Kondensatablauf (L) in der Bodenwanne nicht verstopft
ist. Dies kann durch Zugabe von etwas Wasser in die Wanne überprüft werden.
Darauf achten, dass kein Wasser in elektrische Geräte gelangt.
B
K
F
