BEDIENUNGSANLEITUNG
NICHT VERGESSEN:
Schalten Sie die Nachheizung aus,
wenn es in der Wohnung wegen war-
men Wetters anfängt zu warm zu wer-
den.
Schalten Sie die Nachheizung wieder
ein, wenn es im Herbst kühler wird.
A
B
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
VALLOX DIGIT SE/SE VKL

2.9. Konstanttemperatur-Regelung der Zuluft

• Die Regelung der Nachheizung beim DIGIT SE erfolgt proportional: Wenn die gewählte
Temperatur mehr als 2,5 °C über der Zulufttemperatur liegt, ist das Register zu 100 %
eingeschaltet; wenn die Temperaturdifferenz abnimmt, verringert die Elektronik automatisch
die Einschaltzeit des Registers in Perioden von zwei Minuten. Der Temperatur-Regelbereich ist
10...30 °C.
• Wenn das Zeichen angezeigt wird, ist das Heizregister in Betrieb.
• Die Temperaturregelung funktioniert nur, wenn die Nachheizfunktion eingeschaltet ist.

2.10. Kaskadenregelung der Zuluft

• Die Zuluft-Temperaturregelung kann auf Kaskadenregelung umgestellt werden.
• Die Kaskadenregelung ändert das Steuerungsprinzip des Nachheizregisters: die Temperatur
der in die Luftaustauschzone strömenden Luft wird in Abhängigkeit von der Ablufttemperatur
gesteuert.
• Das Programm versucht, die Zulufttemperatur auf einem Wert zu halten, der sich aus der
Differenz von Abluft und Einstellwert wie folgt ergibt: Wenn die Abluft heißer als der
Einstellwert ist, liegt die Zulufttemperatur um den Differenzwert niedriger als der vorgegebene
Einstellwert. Wenn die Abluft dagegen kälter ist, liegt die Zuluft um den Differenzwert höher.
• Wenn z.B. die Raumtemperatur 25 °C und der Einstellwert 24 °C beträgt, wird versucht, die
Zuluft mit 23 °C in die Luftaustauschzone einzublasen. Wenn die Raumtemperatur 24 °C und
der Einstellwert 25 °C beträgt, wird versucht, die Zuluft mit 26 °C in die Luftaustauschzone
einzublasen.
• In jedem Fall wird versucht, die Temperatur der in die Luftaustauschzone eingeblasenen Zuluft
zwischen +10...+30 °C zu halten.
• Die Kaskadenregelung kann an der Reglereinheit gewählt werden; sie ist stets dann aktiviert,
wenn die Nachheizung eingeschaltet ist.
• Wenn das Zeichen angezeigt wird, ist das Heizregister in Betrieb.
2.11. Umgehungsfunktion der Wärmerückgewinnung
• Die Umgehungsfunktion versucht, möglichst kühle Zuluft in die Luftaustauschzone zu leiten,
indem sie die Messdaten des Außentemperatur-Fühlers und des Abluftfühlers miteinander
vergleicht.
• Das Wärmeaustauschelement wird umgangen, wenn die Nachheizfunktion ausgeschaltet ist
und die Außentemperatur zwei Grad über dem Einstellwert liegt sowie wenn die Abluft heißer
als die Außenluft ist.
• Der Einstellwert kann im Bereich von 0 ... +25° C geändert werden (Werkseinstellung 10° C).
2.12. Entfrosterfunktion der Wärmerückgewinnung und Vorheizung
• Die Entfrosterfunktion verhindert ein Einfrieren des Wärmeaustauschers und sichert somit auch
bei kaltem Wetter einen funktionierenden Luftaustausch.
• Im Standardgerät wird das Einfrieren durch Abschalten des Zuluftventilators verhindert. Diese
Abschaltfunktion wird über den Messwert des Fortluft-Thermofühlers hinter dem
Wärmeaustauscher gesteuert.
• Wenn die Fortlufttemperatur auf den eingestellten Wert absinkt (Werkseinstellung +4° C),
schaltet sich der Zuluftventilator ab. Wenn die Fortluft sich auf den eingestellten Wert
angewärmt hat (um den Hysteresewert; Werkseinstellung +3° C), schaltet er sich ein.
Vorheizung

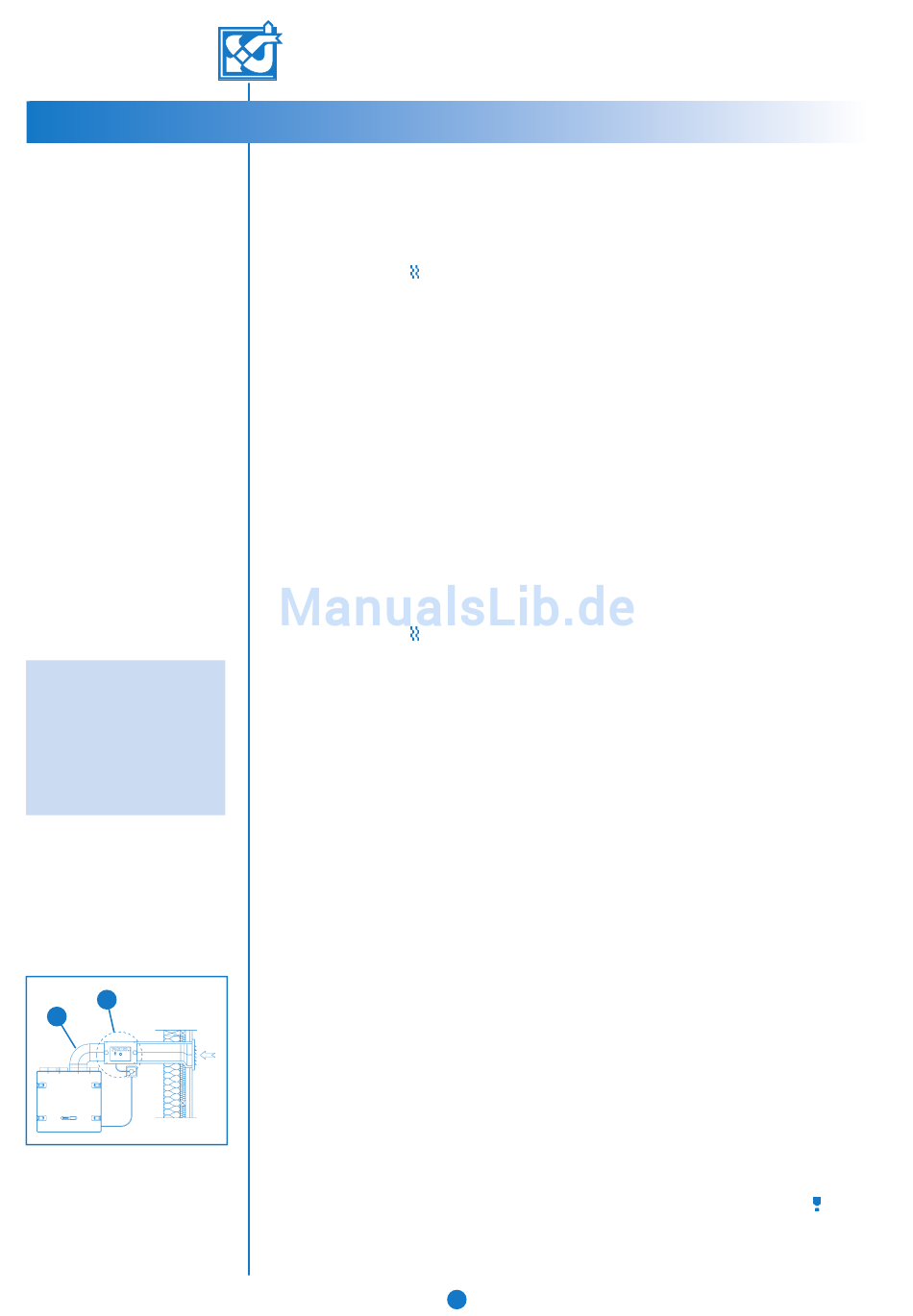

• Das System kann auch mit einer als Zusatzausstattung lieferbaren Vorheizung ausgestattet
sein. Das Vorheizregister (A) ist im Außenluftkanal (B) montiert und schaltet sich vor dem
Abschalten des Zuluftventilators ein. Diese Funktion wird von demselben im Fortluftkanal
eingebauten Messfühler gesteuert. Das Heizregister schaltet sich bei einer Temperatur ein, die
höher als die Abschalttemperatur liegt (Werkseinstellung +6° C). Wenn die Vorheizung die
Fortlufttemperatur nicht oberhalb der Abschalttemperatur halten kann, wird der
Außenluftventilator angehalten. Wenn die Einfriergefahr vorbei ist, schaltet sich die
Vorheizung ab und der Zuluftventilator schaltet sich automatisch ein.
• Während der gesamten Einfriergefahr ist die Nachheizung eingeschaltet.

2.13 Wartungsanzeige

• Die Wartungsschaltuhr des Gerätes schaltet in gewählten Zeitintervallen (Werkseinstellung 4
Monate) in der Hauptanzeige der Reglereinheit das Symbol der Wartungsanzeige ( ) ein.
• Das Symbol der Wartungsanzeige wird an der Reglereinheit quittiert (siehe Bedienungsan-
leitung der Reglereinheit, Punkt 3.3.10.).
• Das Zeitintervall kann an der Reglereinheit zwischen 1 und 15 Monaten eingestellt werden.
6
