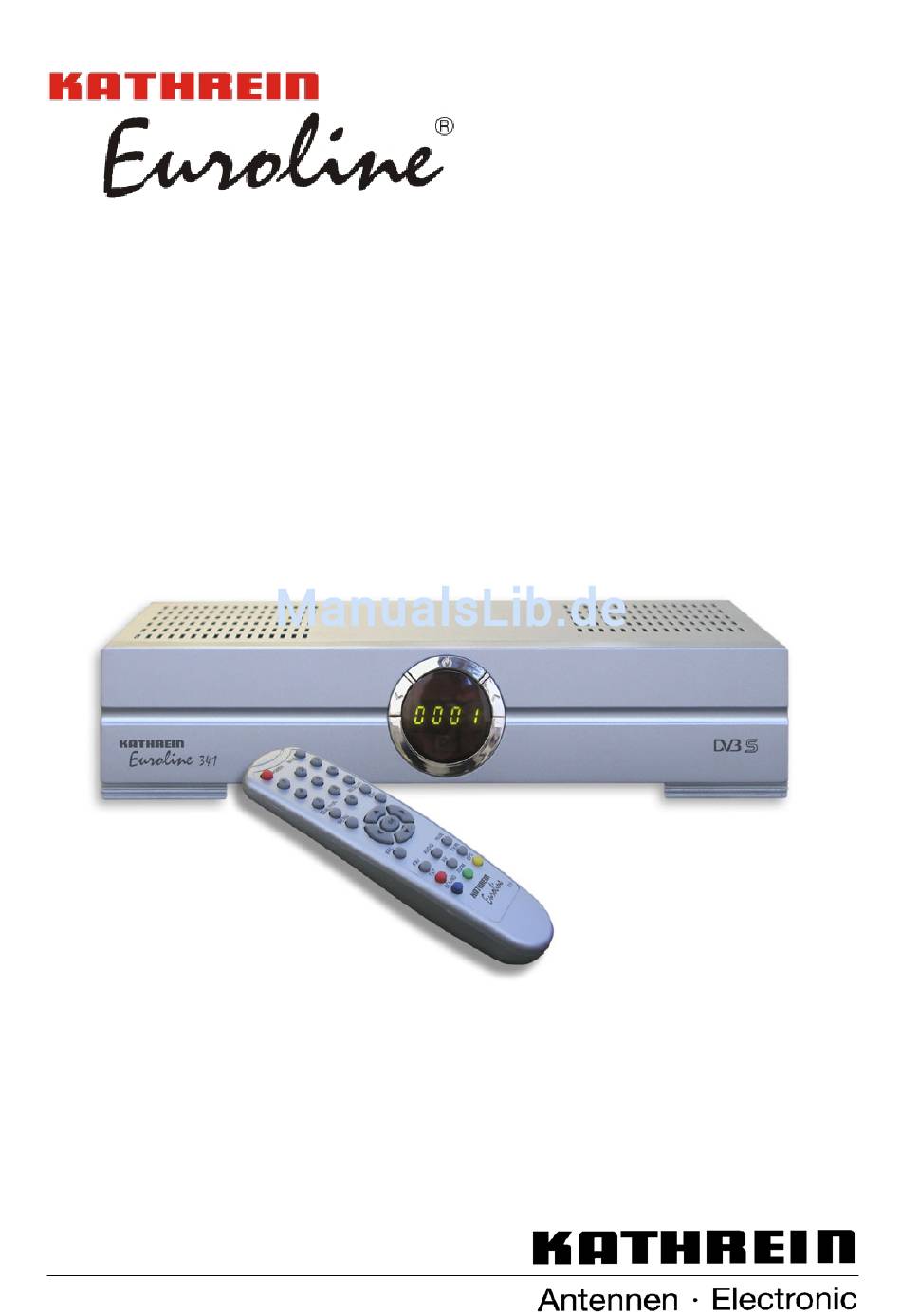

- Seite 1 Betriebsanleitung DVB-Sat-Caravan- Receiver UFE 341/S Bestell-Nr.: 20210060...
-
Seite 3: Vorwort
Minimum an Strom verbraucht wird. Wir wünschen Ihnen einen guten Empfang und viel Freude mit Ihrem neuen DVB-Sat-Caravan-Receiver. KATHREIN-Euroline -Team Wichtige Hinweise Sollten Sie mit Ihrem Receiver wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ................................3 Inhaltsverzeichnis............................4 Ansichten und Anschlüsse ..........................5 Frontansicht ..............................5 Rückansicht..............................5 Fernbedienung..............................6 Erklärung der Fernbedienung ........................7 Gebrauch der Fernbedienung........................8 Batterien in die Fernbedienung einlegen ....................... 8 Sicherheitshinweise ............................9 Netzkabel..............................9 Reinigung .............................. -
Seite 5: Ansichten Und Anschlüsse
Ansichten und Anschlüsse Ansichten und Anschlüsse Frontansicht Taste Betrieb/Stand-by Tasten zur Programm-Wahl Programm-Anzeige Rückansicht SAT-ZF-Eingangsbuchse SAT-ZF-Ausgang (durchgeschleiftes Signal) RS 232-Datenschnittstelle zur seriellen Datenübertragung im Servicefall (nur mit Spezial- Anschlusskabel) Scart-Anschluss für TV-Gerät Scart-Anschluss für Videorecorder S-VHS-Ausgang Video-Ausgang-Cinch-Buchse Audio-Ausgänge für Stereoanlage (links u. rechts): Cinch-Buchsen Netzschalter (Ein/Aus) Gleichspannungseingang... -
Seite 6: Fernbedienung
Fernbedienung Fernbedienung... -
Seite 7: Erklärung Der Fernbedienung
Fernbedienung Erklärung der Fernbedienung 1) POWER: Stand-by und Einschalten des Receivers 2) Zifferntastatur (0-9): Zur Eingabe von Programm-Nummern oder Menü-Parametern 3) QUALITY/P-: Anzeige von Informationen zum aktuellen Programm, Name des Satelliten, Programm-Nummer etc. Wird auch Antenneneinstellung und zum Seitenwechsel (-) in den Listen verwendet 4) MENU: Aufruf des Hauptmenüs... -
Seite 8: Gebrauch Der Fernbedienung
Fernbedienung Gebrauch der Fernbedienung Mit der OK-Taste können die Einstellungen in den Menüs bestätigt oder untergeordnete Menüs aufgerufen werden. Ändern Sie die Einstellungen jeweils Zeile für Zeile und bestätigen Sie die Eingabe durch Drücken der OK-Taste. Mit der EXIT-Taste können Sie das Menü verlassen oder von einem Untermenü... -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Wichtige Hinweise zum Betrieb Im folgenden Abschnitt finden Sie wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Receivers. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Netzkabel Gefahr durch Stromschlag! Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt wird. -
Seite 10: Netzspannung
Sicherheitshinweise Netzspannung Achtung! Betreiben Sie das Gerät nur an einer 12-V-Gleichspannungsquelle bzw. über das mitgelieferte 230-/12-V-Netzteil. Es darf erst ans Netz angeschlossen und eingeschaltet werden, nachdem die Verbindungen mit der Antenne und dem Fernsehgerät hergestellt wurden. Längere Abwesenheit/Gewitter Hinweis! Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus. -
Seite 11: Bedienung
Bedienung Bedienung Programm-Wahl Der Receiver wird mit einer Vorprogrammierung für die geläufigsten Satelliten ausgeliefert. Für einen einwandfreien Empfang muss Ihre Antenne auf einen oder mehrere dieser Satelliten ausgerichtet sein. Drücken Sie die SEL-Taste, um die Liste der vorprogrammierten Satelliten aufzurufen. Wählen Sie den Satelliten und drücken Sie die OK-Taste. -
Seite 12: Programm-Informationen
Bedienung Programm-Informationen Beim Umschalten in ein anderes Programm werden folgende Informationen im Bild angezeigt: Die Art des Programmes: TV oder Radio Der Programm-Platz und der Name des Programmes Empfang des EPGs (Elektronische Programm-Zeitschrift) durch den Buchstaben „E“ Empfang von Videotext durch den Buchstaben „T“ Aktuell empfangenes Programm, Uhrzeit und Satelliten-Name Videotext Der Receiver überträgt dauerhaft das Videotext-Signal, sofern... -
Seite 13: Elektronische Programm-Zeitschrift (Epg)
Bedienung Elektronische Programm-Zeitschrift (EPG) Mit der EPG-Taste (Electronic Programme Guide) wird die Programm- Information aufgerufen, sofern der jeweilige Programm-Anbieter diese mitsendet. Mit den / -Tasten können Sie zwischen den angezeigten Sendungen wechseln. Um zum folgenden/vorhergehenden Tag umzuschalten, drücken Sie die Taste Recall/P+ bzw. Quality/P-. Um eine Sendung automatisch zu programmieren, drücken Sie die Blaue-Taste: Der Timer wird dann automatisch eingestellt. - Seite 14 Bedienung Sie können die detaillierten Informationen auch direkt aus dem laufenden Programm heraus mit der Roten-Taste aufrufen. Sie erhalten dann eine Einblendung mit den gewünschten Daten über dem laufenden TV-Programm und müssen nicht erst in den EPG-Modus wechseln (siehe Bild). Hinweis: Um die Programm-Informationen zu laden, müssen Sie das entsprechende Programm einige Augenblicke eingeschaltet lassen.
-
Seite 15: Audio
Bedienung Audio Mit Hilfe der Audio-Taste können Sie den über den Empfangskanal ausgestrahlten Ton (TV oder Radio) anzeigen lassen. Wählen Sie den Ton aus und speichern Sie mit der OK-Taste. Wenn der Sender keine Sprachinformationen überträgt, zeigt der Receiver „Unbekannt“ an. Das Umschalten zwischen Links/Rechts/Stereo erfolgt über die SOUND-Taste. -
Seite 16: Haupt-Menü
Haupt-Menü Haupt-Menü Haupt-Menü aufrufen (MENU-Taste) Drücken Sie die MENU-Taste, um das Hauptmenü aufzurufen, wählen Sie das gewünschte Untermenü und drücken Sie die OK-Taste. Es stehen fünf Untermenüs zur Verfügung, die im Folgenden erläutert werden: 1) Timer Menü zur Einstellung der zeitversetzten Aufnahme oder zum automatischen Stopp 2) Programm-Listebearbeiten Ermöglicht die Sortierung, Bearbeitung und Löschung von... -
Seite 17: Einstellung Des Timers (Automatische Programmierung)
Haupt-Menü Einstellung des Timers (automatische Programmierung) Hinweis: Der Timer kann entweder über die elektronische Programm-Zeitschrift „EPG“ (siehe Seite 13), oder wie nachfolgend beschrieben, programmiert werden. Die Uhr muss korrekt eingestellt sein, damit der Timer betriebsbereit ist (siehe „Installations-Menü/System einrichten/Zeit einstellen“). Programmieren Sie die Ereignis-Nummer (1 bis 8), aktivieren Sie den Timer, um die Programmierung freizugeben. -
Seite 18: Organisation Von Programmen Und Favoriten
Haupt-Menü Organisation von Programmen und Favoriten Sortieren: 1. Rufen Sie mit der Taste „Menü“ das Menü des Sat-Receivers auf. 2. Wählen Sie den Punkt „Programmliste bearbeiten“ und bestätigen Sie mit der „OK“-Taste. 3. Jetzt wird das zu verschiebende Programm mit den Cursor-Tasten angewählt (das Programm ist dann gelb hinterlegt). -
Seite 19: Installations-Menü
Installations-Menü Favorit : 1. Rufen Sie mit der Taste „Menü“ das Menü des Sat-Receivers auf. Wählen Sie den Punkt „Programmliste bearbeiten“ und bestätigen Sie den Punkt mit der „OK“-Taste. Drücken Sie nun die blaue Taste, um in das Menü „Favorit“ zu gelangen. - Seite 20 Installations-Menü Installations-Menü Anpassung des Receivers an Ihre Satelliten-Empfangsanlage: 1) LNB-Konfiguration Eingabe von Informationen über die Antenne (Satellit, LO-Frequenz, LNB-Spannung, Vorhandensein eines DiSEqC™-Schalters, DiSEqC™-Eingabe, DiSEqC™ wiederholen) 2) Suchlauf Suche nach Transponder oder vollständigen Satelliten; nur freie Programme oder verschlüsselte und freie Programme 3) System einrichten Anpassung an Ihr TV-Gerät sowie weitere individuelle Einstellungen oder Rücksetzung auf die Werkseinstellungen:...
-
Seite 21: Lnb Einrichten
Installations-Menü LNB einrichten In diesem Menü können Sie Ihren Receiver für Ihre Antenne konfigurieren: Auswahl des LNB-Typs (Standard-Programmierung für Universal-LNBs) LNB-Versorgungsspannung DiSEqC™-Schalter V1.0 DiSEqC™-Eingabe DiSEqC™-Wiederholen: Wird der Receiver an einer Empfangsanlage mit zwei oder mehreren hintereinander geschalteten DiSEqC™-Schaltmatrizen betrieben (kaskadiert), muss der DiSEqC™-Befehl wiederholt werden. -
Seite 22: Suchlauf (Kanal Einrichten)
Installations-Menü Suchlauf (Kanal einrichten) Programm-Suchlauf: Hinweis: Neben der Anzeige von Empfangsstärke und –qualität verfügt der Receiver über eine Hilfsfunktion mit Tonsignal zur Einstellung der Antenne, die Sie in diesem Menü mit der Mute-Taste aktivieren können Mit der roten Taste „TP löschen“ haben Sie die Möglichkeit, einen Transponder zu löschen. - Seite 23 Installations-Menü In diesem Menü können Sie den Suchlauf durchführen. 1) Satelliten-Suchlauf Drücken Sie die OK-Taste, um die Liste der Satelliten anzuzeigen und wählen Sie anschließend den Satelliten aus. Sie können hier auch einen neuen Satelliten eingeben. In der Zeile „Help“ (Hilfe) werden die erforderlichen Schritte angezeigt.
-
Seite 24: Suchen Eines Neuen Programmes Mittels Transponder-Suchlauf
Installations-Menü Suchen eines neuen Programmes mittels Transponder-Suchlauf 1. Betätigen Sie die „Menü“-Taste auf Ihrer Fernbedienung. 2. Wählen Sie das Menü „Installation“ an und bestätigen Sie dieses mit der „OK“-Taste. 3. Wählen Sie dann das Menü „Suchlauf“ und bestätigen dieses wiederum mit der „OK“-Taste. 4. - Seite 25 Installations-Menü 4) Netzwerk-Suche Wenn Sie bei dieser Option „JA“ wählen, empfängt der Receiver automatisch die Frequenztabellen der Transponder (sofern vorhanden) und fügt diese der Transponder-Liste für den Suchlauf hinzu. Hinweis: Bei manchen Satelliten stimmen diese Angaben nicht mit den tatsächlichen Daten überein, daher kann es bei der Verwendung dieser Funktion zu Fehlern kommen.
-
Seite 26: System Einrichten
Installations-Menü System einrichten Sprache einstellen Zugriff auf die Sprach-Menüs: Deutsch, Französisch, Italienisch, Spanisch, Englisch, Tschechisch. Auch die Auswahl der bevorzugten Sprachen für Audio und Untertitel erfolgt hier. TV einstellen (TV-Parameter) Auswahl von Video-Ausgangsnorm (PAL, NTSC, SECAM, AUTO), Bildschirmtyp (4:3 oder 16:9) und Ausgangssignal, das am TV- Ausgang vorhanden ist: CVBS: FBAS-Videosignal Hinweis:... -
Seite 27: Osd Einstellen (Menü-Anzeige)
Installations-Menü OSD einstellen (Menü-Anzeige) Auswahl der verschiedenen Anzeige-Parameter: Zeit einstellen (Uhr-Parameter) Uhrzeit und Datum müssen programmiert werden, damit der Receiver in den Info-Meldungen und bei der Nutzung des Timers (sowie im Stand-by-Modus auf der Vorderseite) die korrekten Daten anzeigt. Die Einstellung der internen Uhr ist wie folgt möglich: a) Übernahme der vom Satelliten übertragenen Uhrzeit (Standard- Einstellung). -
Seite 28: System-Informationen
Installations-Menü Hinweis: Es kann vorkommen, dass manche Programme nicht die korrekte GMT-Zeit übertragen. In diesem Fall zeigt der Receiver eine falsche Zeit an. Um die vorhergehende Uhrzeit anzuzeigen, schalten Sie ein anderes europäisches Programm ein und warten Sie einige Minuten, bis der Receiver wieder die richtige Uhrzeit anzeigt. -
Seite 29: Kindersicherung
Installations-Menü Kindersicherung In diesem Menü können Sie sämtliche Menüs sperren, um versehentliche Fehleinstellungen zu vermeiden. Zum Einschalten der Kindersicherung ist die Sperrung sämtlicher Menüs erforderlich. Achtung: Wenn Sie das Passwort ändern, sollten Sie es sich unbedingt merken, da bei einem Verlust des Passwortes ein Eingriff im Werk erforderlich ist, der nicht unter die Garantiebedingungen fällt. -
Seite 30: Software-Update
Für den Update-Vorgang ist ein PC sowie ein Nullmodem-Kabel nötig! Falls es eine neue Software für Ihren DVB-S-Receiver geben sollte, können Sie diese von folgender Homepage downloaden: http://www.kathrein.de/de/sat/news/update.htm Hier finden Sie auch Informationen und Hinweise zum Verfahren „Software-Update“ über die am Receiver vorhandene RS 232- Datenschnittstelle. -
Seite 31: Spiele
Spiele Spiele Spiele Wählen Sie im Hauptmenü mit den / -Tasten „Spiel“ aus und drücken Sie die OK-Taste. Es erscheint: Anschließend können Sie zwischen den beiden aufgeführten Spielen entscheiden. Hinweis: Nach Auswahl eines Spieles folgen Sie bitte den eingeblendeten Hinweisen am Bildschirm. Alle Spiele werden mit folgenden Tasten gesteuert: Tetris Snake... -
Seite 32: Funktionen Und Technische Daten
Funktionen und technische Daten Funktionen und technische Daten • Empfang von freien digitalen Satelliten-TV- und -Radio-Programmen • 4.000 Programm-Speicherplätze (1.000 vorprogrammiert) • Für Software-Update über PC (RS 232) geeignet • Automatischer Transponder- und Satelliten-Suchlauf • Manuelle Eingabe der PID-Daten möglich •... -
Seite 33: Funktionen Und Technische Daten
Funktionen und technische Daten Technische Daten UFE 341/S Bestellnummer 20210060 Farbe Silber HF-Bereich Sat-ZF-Frequenzbereich 950-2150 Eingangspegelbereich dbµV 44-83 Empfangsschwelle(EB/NO) ≤ 4,5 TV-System Video Modulation, FEC, Demultiplexer DVB-S-Standard Video-Auflösung CCIR 601 (720 x 576) Dekodierung MPEG-1- und -2-kompatibel Eingangs-Daten-Rate MS/s 2-45... -
Seite 34: Anschlussschema
Anschlussschema Anschlussschema... -
Seite 35: Ihre Notizen
Ihre Notizen Ihre Notizen... - Seite 36 KATHREIN-Werke KG Telefon (0 80 31) 18 40 Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 Postfach 10 04 44 D-83004 Rosenheim...
