9.4 Aufbau Elektrik
I/0 Modul, obere Klemmleiste
Leistungsquerschnitte entsprechend der mitgelieferten Anschlusskabel verwenden! Last-Leitungen von
Messleitungen getrennt verlegen!
A

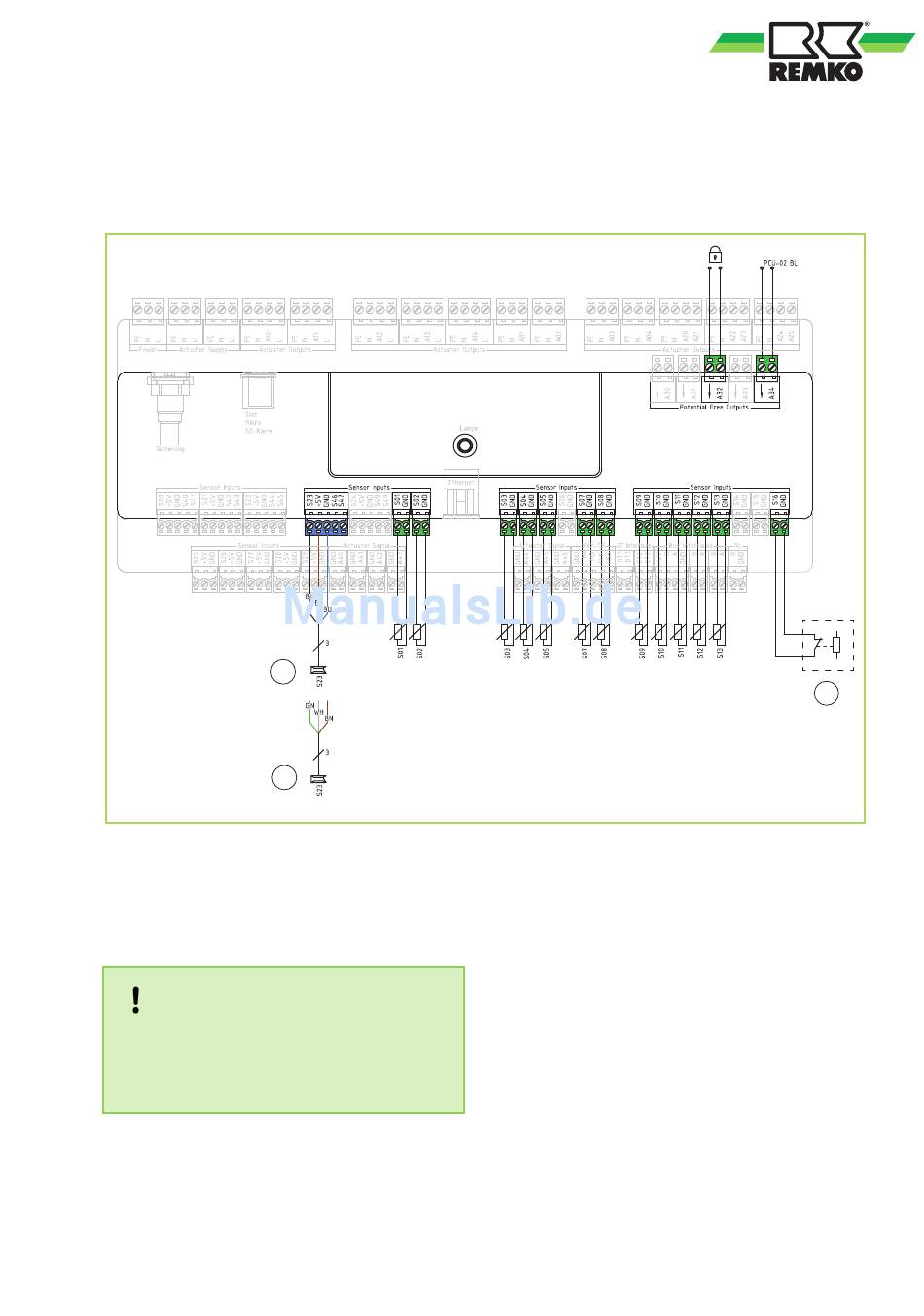

Abb. 57: Aufbau Elektrik, I/0-Modul - obere Klemme
A: Volumenstromsensor (ohne Sichtfenster)
B: Volumenstromsensor (mit Sichtfenster)
C: EVU-Sperre bauseits
HINWEIS!
Wenn kein EVU-Sperrschütz vorhanden ist,
dann muss an der Klemmstelle S16 eine
Brücke eingelegt werden.
(Kontakt offen = EVU-Sperre).
B
C
