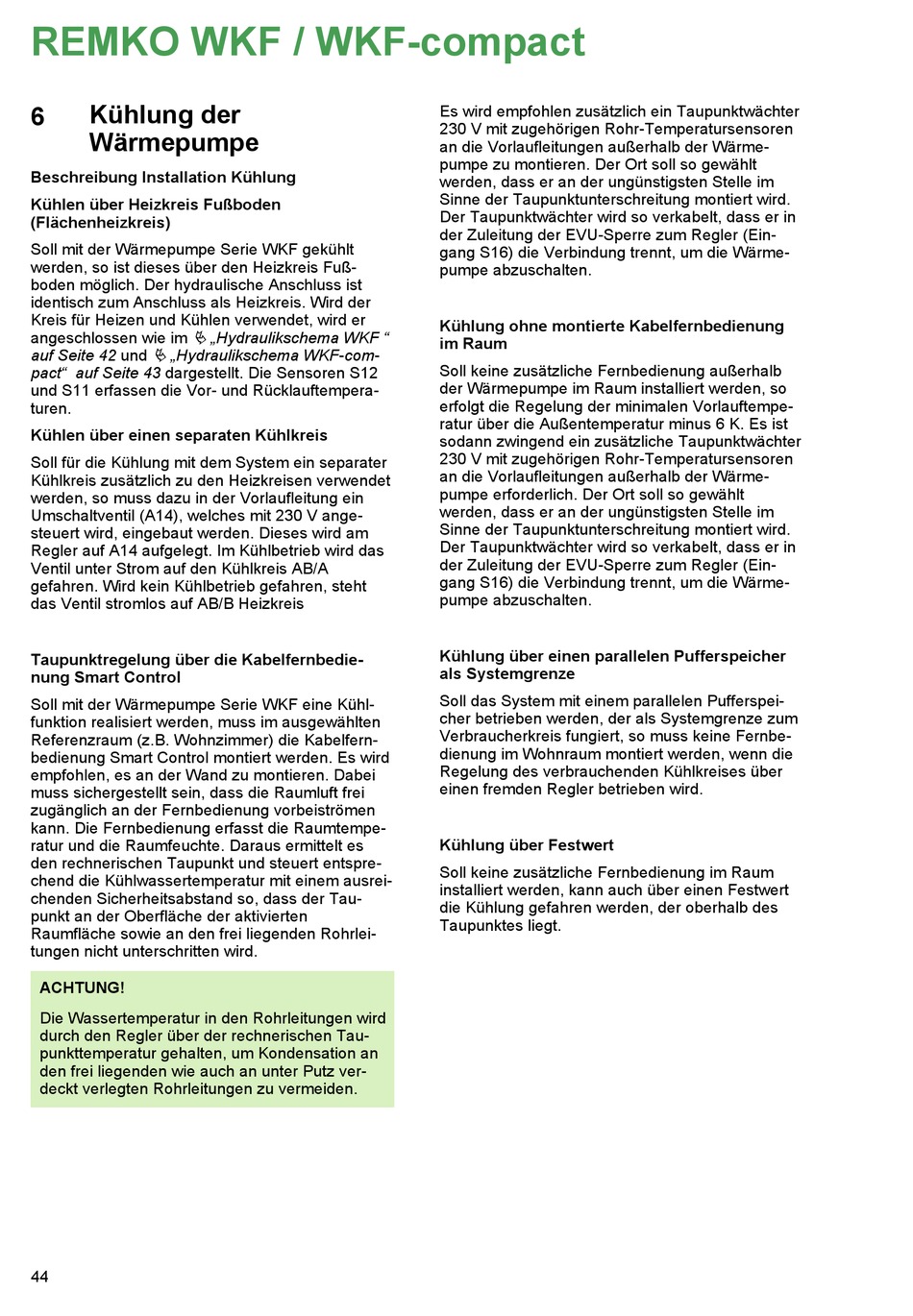

REMKO WKF / WKF-compact
Kühlung der
6
Wärmepumpe
Beschreibung Installation Kühlung
Kühlen über Heizkreis Fußboden
(Flächenheizkreis)
Soll mit der Wärmepumpe Serie WKF gekühlt
werden, so ist dieses über den Heizkreis Fuß-
boden möglich. Der hydraulische Anschluss ist
identisch zum Anschluss als Heizkreis. Wird der
Kreis für Heizen und Kühlen verwendet, wird er
Ä „Hydraulikschema WKF "
angeschlossen wie im
Ä „Hydraulikschema WKF-com-
auf Seite 42 und
pact" auf Seite 43 dargestellt. Die Sensoren S12
und S11 erfassen die Vor- und Rücklauftempera-
turen.
Kühlen über einen separaten Kühlkreis
Soll für die Kühlung mit dem System ein separater
Kühlkreis zusätzlich zu den Heizkreisen verwendet
werden, so muss dazu in der Vorlaufleitung ein
Umschaltventil (A14), welches mit 230 V ange-
steuert wird, eingebaut werden. Dieses wird am
Regler auf A14 aufgelegt. Im Kühlbetrieb wird das
Ventil unter Strom auf den Kühlkreis AB/A
gefahren. Wird kein Kühlbetrieb gefahren, steht
das Ventil stromlos auf AB/B Heizkreis
Taupunktregelung über die Kabelfernbedie-
nung Smart Control
Soll mit der Wärmepumpe Serie WKF eine Kühl-
funktion realisiert werden, muss im ausgewählten
Referenzraum (z.B. Wohnzimmer) die Kabelfern-
bedienung Smart Control montiert werden. Es wird
empfohlen, es an der Wand zu montieren. Dabei
muss sichergestellt sein, dass die Raumluft frei
zugänglich an der Fernbedienung vorbeiströmen
kann. Die Fernbedienung erfasst die Raumtempe-
ratur und die Raumfeuchte. Daraus ermittelt es
den rechnerischen Taupunkt und steuert entspre-
chend die Kühlwassertemperatur mit einem ausrei-
chenden Sicherheitsabstand so, dass der Tau-
punkt an der Oberfläche der aktivierten
Raumfläche sowie an den frei liegenden Rohrlei-
tungen nicht unterschritten wird.
ACHTUNG!
Die Wassertemperatur in den Rohrleitungen wird
durch den Regler über der rechnerischen Tau-
punkttemperatur gehalten, um Kondensation an
den frei liegenden wie auch an unter Putz ver-
deckt verlegten Rohrleitungen zu vermeiden.
44
Es wird empfohlen zusätzlich ein Taupunktwächter
230 V mit zugehörigen Rohr-Temperatursensoren
an die Vorlaufleitungen außerhalb der Wärme-
pumpe zu montieren. Der Ort soll so gewählt
werden, dass er an der ungünstigsten Stelle im
Sinne der Taupunktunterschreitung montiert wird.
Der Taupunktwächter wird so verkabelt, dass er in
der Zuleitung der EVU-Sperre zum Regler (Ein-
gang S16) die Verbindung trennt, um die Wärme-
pumpe abzuschalten.
Kühlung ohne montierte Kabelfernbedienung
im Raum
Soll keine zusätzliche Fernbedienung außerhalb
der Wärmepumpe im Raum installiert werden, so
erfolgt die Regelung der minimalen Vorlauftempe-
ratur über die Außentemperatur minus 6 K. Es ist
sodann zwingend ein zusätzliche Taupunktwächter
230 V mit zugehörigen Rohr-Temperatursensoren
an die Vorlaufleitungen außerhalb der Wärme-
pumpe erforderlich. Der Ort soll so gewählt
werden, dass er an der ungünstigsten Stelle im
Sinne der Taupunktunterschreitung montiert wird.
Der Taupunktwächter wird so verkabelt, dass er in
der Zuleitung der EVU-Sperre zum Regler (Ein-
gang S16) die Verbindung trennt, um die Wärme-
pumpe abzuschalten.
Kühlung über einen parallelen Pufferspeicher
als Systemgrenze
Soll das System mit einem parallelen Pufferspei-
cher betrieben werden, der als Systemgrenze zum
Verbraucherkreis fungiert, so muss keine Fernbe-
dienung im Wohnraum montiert werden, wenn die
Regelung des verbrauchenden Kühlkreises über
einen fremden Regler betrieben wird.
Kühlung über Festwert
Soll keine zusätzliche Fernbedienung im Raum
installiert werden, kann auch über einen Festwert
die Kühlung gefahren werden, der oberhalb des
Taupunktes liegt.
