REMKO WKF / WKF-compact

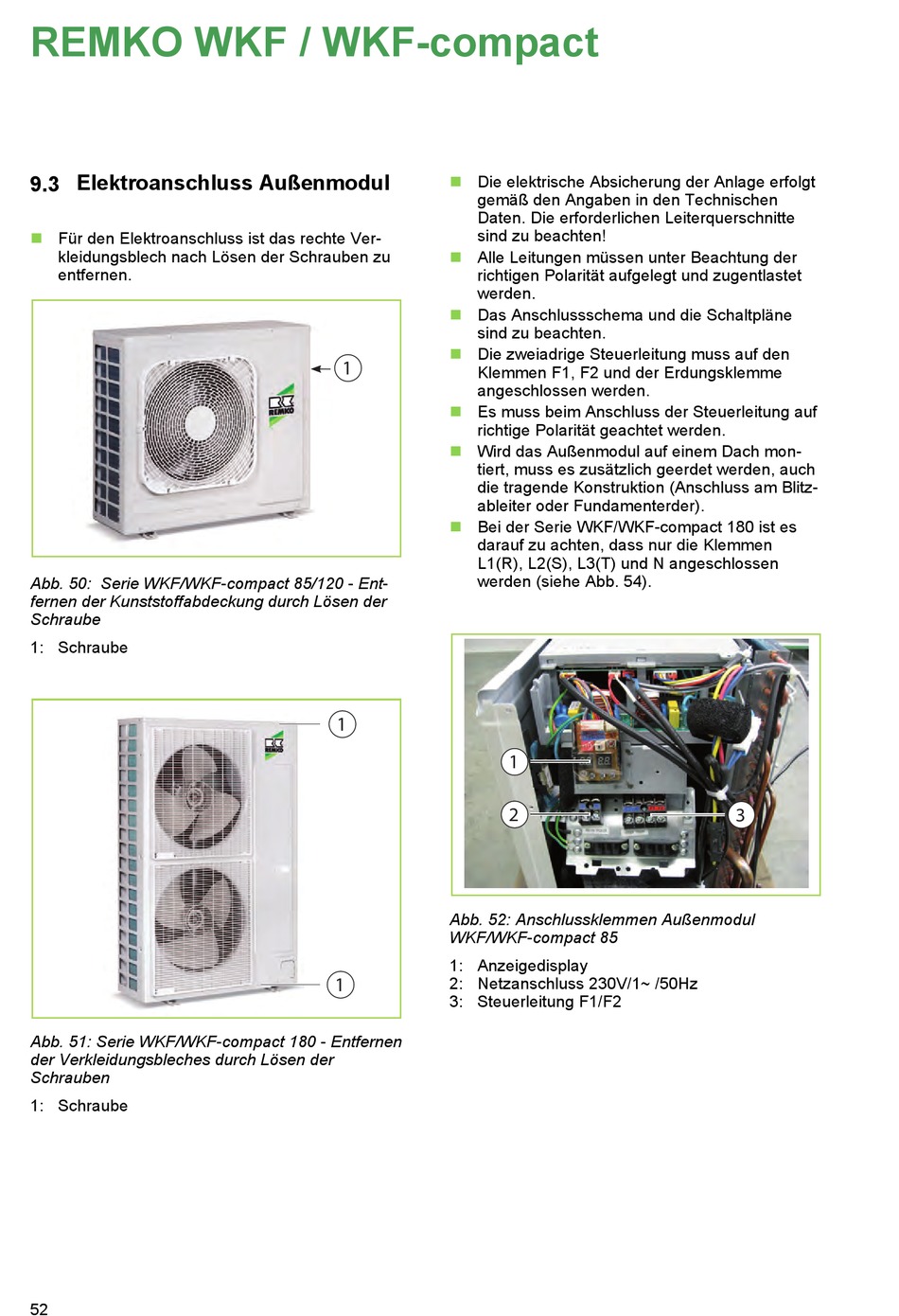

9.3 Elektroanschluss Außenmodul
n Für den Elektroanschluss ist das rechte Ver-
kleidungsblech nach Lösen der Schrauben zu
entfernen.
Abb. 50: Serie WKF/WKF-compact 85/120 - Ent-
fernen der Kunststoffabdeckung durch Lösen der
Schraube
1: Schraube
Abb. 51: Serie WKF/WKF-compact 180 - Entfernen
der Verkleidungsbleches durch Lösen der
Schrauben
1: Schraube
52
Die elektrische Absicherung der Anlage erfolgt
n
gemäß den Angaben in den Technischen
Daten. Die erforderlichen Leiterquerschnitte
sind zu beachten!
n Alle Leitungen müssen unter Beachtung der
richtigen Polarität aufgelegt und zugentlastet
werden.
n Das Anschlussschema und die Schaltpläne
sind zu beachten.
n Die zweiadrige Steuerleitung muss auf den
1
Klemmen F1, F2 und der Erdungsklemme
angeschlossen werden.
Es muss beim Anschluss der Steuerleitung auf
n
richtige Polarität geachtet werden.
n Wird das Außenmodul auf einem Dach mon-
tiert, muss es zusätzlich geerdet werden, auch
die tragende Konstruktion (Anschluss am Blitz-
ableiter oder Fundamenterder).
n Bei der Serie WKF/WKF-compact 180 ist es
darauf zu achten, dass nur die Klemmen
L1(R), L2(S), L3(T) und N angeschlossen
werden (siehe Abb. 54).
1
Abb. 52: Anschlussklemmen Außenmodul
WKF/WKF-compact 85
1: Anzeigedisplay
1
2: Netzanschluss 230V/1~ /50Hz
3: Steuerleitung F1/F2
1
2
3
