REMKO WKF / WKF-compact
9

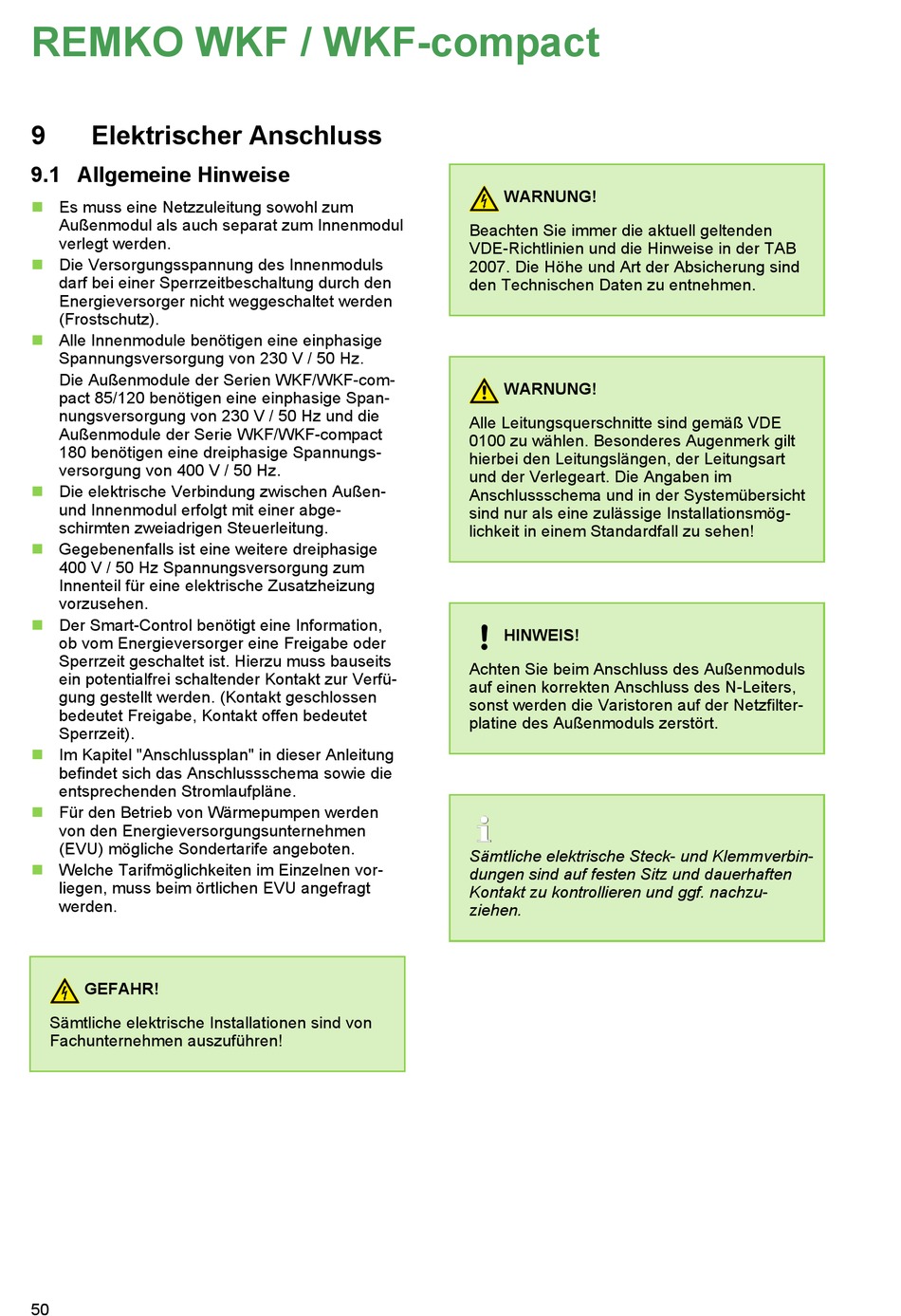

Elektrischer Anschluss

9.1 Allgemeine Hinweise

n Es muss eine Netzzuleitung sowohl zum
Außenmodul als auch separat zum Innenmodul
verlegt werden.
n Die Versorgungsspannung des Innenmoduls
darf bei einer Sperrzeitbeschaltung durch den
Energieversorger nicht weggeschaltet werden
(Frostschutz).
n Alle Innenmodule benötigen eine einphasige
Spannungsversorgung von 230 V / 50 Hz.
Die Außenmodule der Serien WKF/WKF-com-
pact 85/120 benötigen eine einphasige Span-
nungsversorgung von 230 V / 50 Hz und die
Außenmodule der Serie WKF/WKF-compact
180 benötigen eine dreiphasige Spannungs-
versorgung von 400 V / 50 Hz.
n Die elektrische Verbindung zwischen Außen-
und Innenmodul erfolgt mit einer abge-
schirmten zweiadrigen Steuerleitung.
Gegebenenfalls ist eine weitere dreiphasige
n
400 V / 50 Hz Spannungsversorgung zum
Innenteil für eine elektrische Zusatzheizung
vorzusehen.
n Der Smart-Control benötigt eine Information,
ob vom Energieversorger eine Freigabe oder
Sperrzeit geschaltet ist. Hierzu muss bauseits
ein potentialfrei schaltender Kontakt zur Verfü-
gung gestellt werden. (Kontakt geschlossen
bedeutet Freigabe, Kontakt offen bedeutet
Sperrzeit).
n Im Kapitel "Anschlussplan" in dieser Anleitung
befindet sich das Anschlussschema sowie die
entsprechenden Stromlaufpläne.
n Für den Betrieb von Wärmepumpen werden
von den Energieversorgungsunternehmen
(EVU) mögliche Sondertarife angeboten.
n Welche Tarifmöglichkeiten im Einzelnen vor-
liegen, muss beim örtlichen EVU angefragt
werden.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen!
50
WARNUNG!
Beachten Sie immer die aktuell geltenden
VDE-Richtlinien und die Hinweise in der TAB
2007. Die Höhe und Art der Absicherung sind
den Technischen Daten zu entnehmen.
WARNUNG!
Alle Leitungsquerschnitte sind gemäß VDE
0100 zu wählen. Besonderes Augenmerk gilt
hierbei den Leitungslängen, der Leitungsart
und der Verlegeart. Die Angaben im
Anschlussschema und in der Systemübersicht
sind nur als eine zulässige Installationsmög-
lichkeit in einem Standardfall zu sehen!
HINWEIS!
Achten Sie beim Anschluss des Außenmoduls
auf einen korrekten Anschluss des N-Leiters,
sonst werden die Varistoren auf der Netzfilter-
platine des Außenmoduls zerstört.
Sämtliche elektrische Steck- und Klemmverbin-
dungen sind auf festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf. nachzu-
ziehen.
