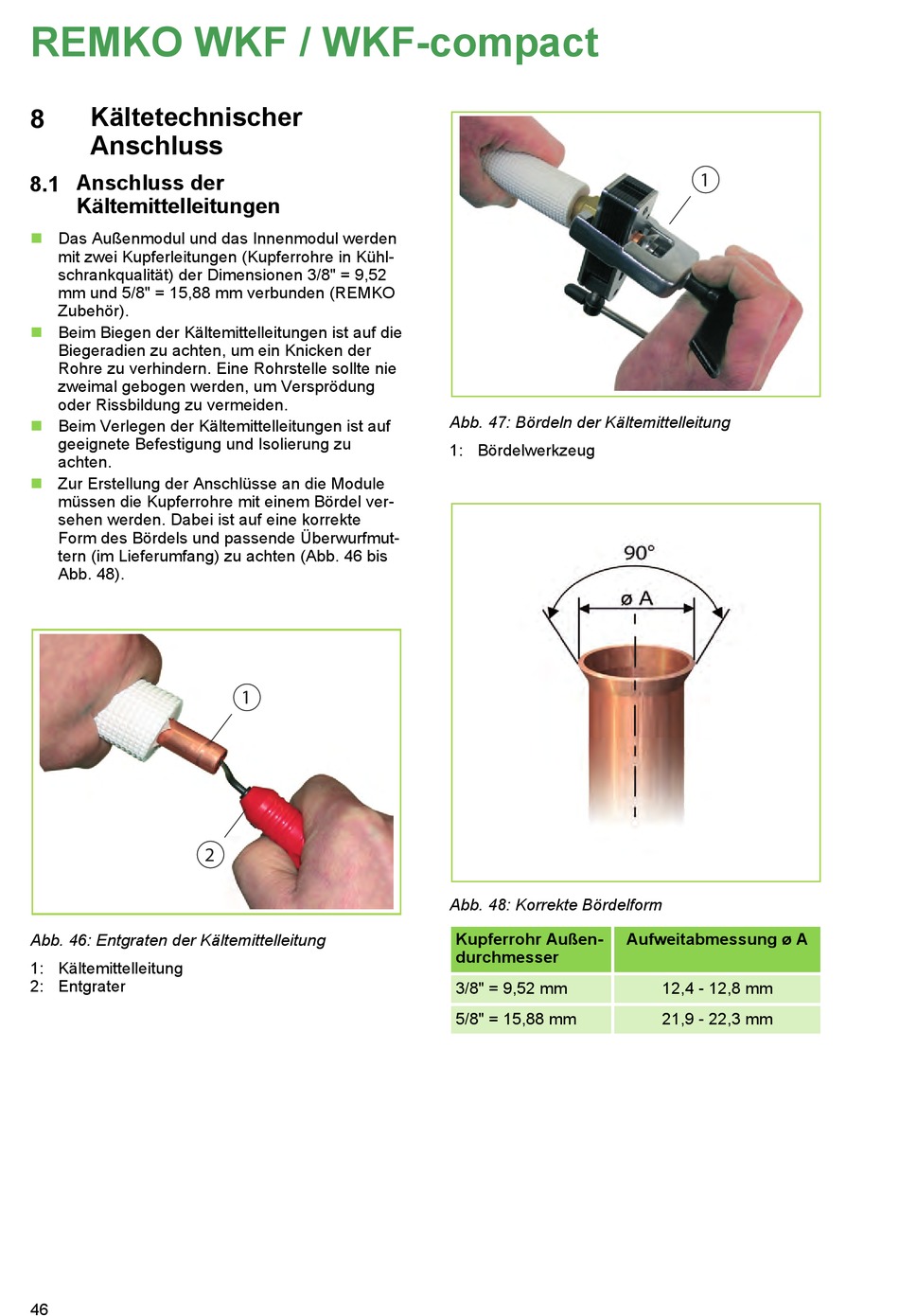

Kältetechnischer Anschluss; Anschluss Der Kältemittelleitungen - REMKO WKF-compact 85 Montageanleitung Und Bedienungsanleitung

REMKO WKF / WKF-compact
Kältetechnischer
8
Anschluss
8.1 Anschluss der
Kältemittelleitungen
n Das Außenmodul und das Innenmodul werden
mit zwei Kupferleitungen (Kupferrohre in Kühl-
schrankqualität) der Dimensionen 3/8" = 9,52
mm und 5/8" = 15,88 mm verbunden (REMKO
Zubehör).
Beim Biegen der Kältemittelleitungen ist auf die
n
Biegeradien zu achten, um ein Knicken der
Rohre zu verhindern. Eine Rohrstelle sollte nie
zweimal gebogen werden, um Versprödung
oder Rissbildung zu vermeiden.
n Beim Verlegen der Kältemittelleitungen ist auf
geeignete Befestigung und Isolierung zu
achten.
n Zur Erstellung der Anschlüsse an die Module
müssen die Kupferrohre mit einem Bördel ver-
sehen werden. Dabei ist auf eine korrekte
Form des Bördels und passende Überwurfmut-
tern (im Lieferumfang) zu achten (Abb. 46 bis
Abb. 48).
Abb. 46: Entgraten der Kältemittelleitung
1: Kältemittelleitung
2: Entgrater
46
1
2
Abb. 47: Bördeln der Kältemittelleitung
1: Bördelwerkzeug
Abb. 48: Korrekte Bördelform
Kupferrohr Außen-
durchmesser
3/8" = 9,52 mm
5/8" = 15,88 mm
1
Aufweitabmessung ø A
12,4 - 12,8 mm
21,9 - 22,3 mm
