Inhaltszusammenfassung für GRAUPNER NEMESIS
Seite 1

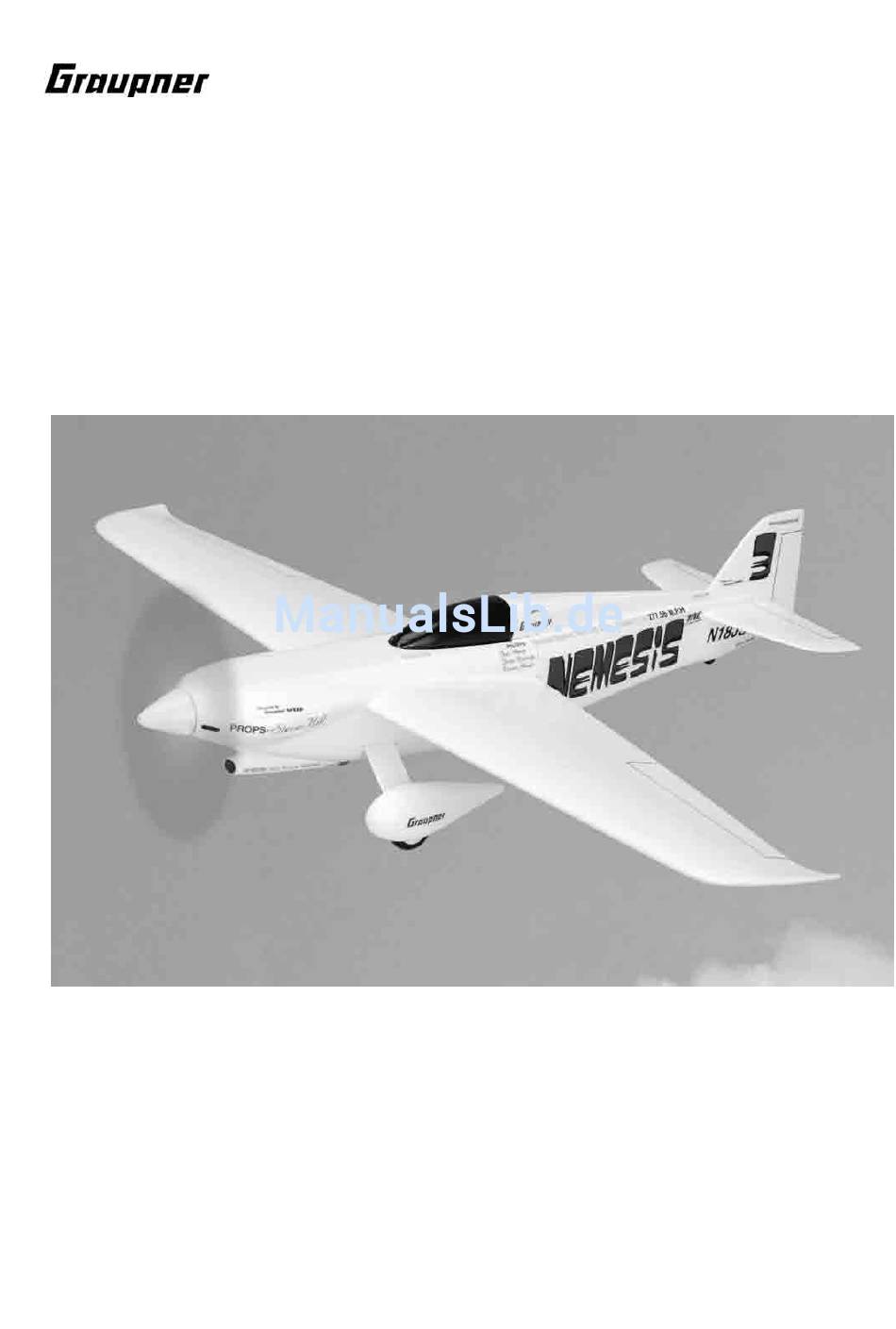

Best.-Nr. 9554 Bauanleitung NEMESIS GRAUPNER GmbH&Co.KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2007 Made in Germany Ident-Nr.0057852...
Sie in der Bedienungsanleitung Ihrer Fernsteueranlage. Es dürfen nur die im Bausatz enthaltenen Teile sowie die ausdrücklich von uns empfohlenen Original- Graupner-Zubehör- und Ersatzteile verwendet werden. Wird eine Komponente der Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher Garantieanspruch.
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner GmbH & Co KG, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.

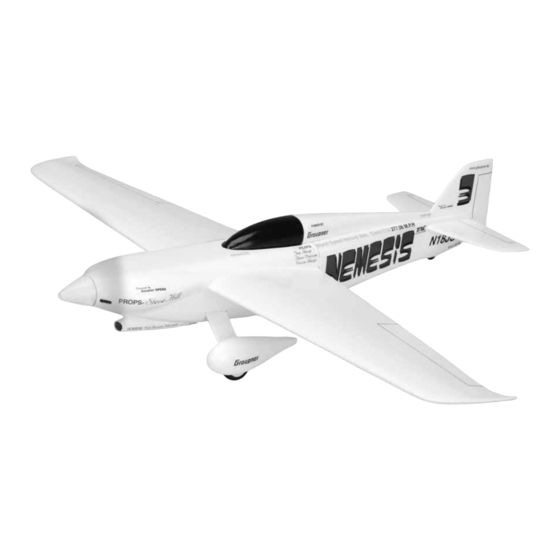

Recht ohne die Normen des Internationalen Privatrechts sowie unter Ausschluss des UN-Kaufrechts Anwendung. Allgemeines Das Modell NEMESIS ist ein schnelles RC-Elektroflugmodell, das vor allem erfahrenen Modellfliegern viel Flugvergnügen bereitet. Das Modell ist weitgehend vorgearbeitet, die nachfolgend beschriebenen Bauschritte sind jedoch mit größter Sorgfalt auszuführen, damit ein sicherer und erfolgreicher Einsatz des Modells gewährleistet ist.
Seite 5
Teile. Beim Zusammenbau immer auf eine saubere, glatte Unterlage achten oder auf einer Schaumstoffunterlage arbeiten. Styropor Sekundenkleber als Klebstoff verwenden. Darauf achten, dass kein Restklebstoff auf die Oberfläche des Modells gelangt. Abb. Nr. 1 Zuerst die fertigungstechnisch bedingten Ränder von Tragfläche und Rumpf (1) abtrennen. Abb.
Seite 6
Abb. Nr. 4 Die Außenkanten von Tragfläche und Leitwerk vorsichtig überschleifen. Abb. Nr. 5 Den Servohebel für die Gestängeaufnahme (7) mit Ø 2,1mm aufbohren. Die Gestängeaufnahme dann mit der Stoppmutter (8) aufschrauben, sodass sie sich noch drehen lässt. Gewindestift (9) eindrehen. Abb.
Seite 7
Abb. Nr. 8 Die hintere Rumpfabdeckung (2) sowie das Seitenleitwerk (3) können aufgeklebt werden. Abb. Nr. 9 Das Spornrad (10) mittels Faserstift schwärzen und die Spornradaufnahme (11) mittels Flachzange biegen. Spornradaufnahme dann einkleben. Abb. Nr. 10 Die Abbildung zeigt die Einzelteile Pos.- Nr.(12) bis (19) des rechten Hauptfahrwerkbügels. Achtung, sofern keine absolut glatte Landepiste zur Verfügung steht ist es empfehlenswert auf den Einbau des Fahrwerkes vorerst zu verzichten.
Seite 8
Abb. Nr.11 zeigt die richtige Position der Drahtaufnahme (14) mit rechtem Fahrwerksbügel (12) Abb. Nr.12 Diese Abbildung zeigt die Installation des Hochleistungsantriebes INLINE 400, beim Einbau eines SPEED 300 Plus Elektromotors sind keine Lötarbeiten erforderlich. Die Motorzuleitungen des COMPACT CONTROL 12 Drehzahlregler kürzen, die Lötstellen mit Schrumpfschlauch isolieren. Abb.
Seite 9
Abb. Nr.15 Die Abbildung zeigt das zum Einbau vorbereitete Querruderservo mit den Anlenkungsteilen (6), (26) und (27). Eine Befestigungslasche des Servos für das CFK- Rohr abtrennen. Das Servo mit Anlenkung probeweise einsetzen. Bei neutral eingestelltem Servo den Hebel leicht nach vorne geneigt aufschieben und festschrauben.
Seite 10
Wind weht, erleichtert dies den Start und die Landung. Die Ruderauschläge können Sie gemäß Ihren Wünschen ändern, jedoch sollte der Höhenruderauschlag nicht erhöht werden. Graupner Modellbau wünscht Ihnen schöne und schnelle Flüge mit Ihrem Flugmodell >NEMESIS< März 2007...
Seite 11
Stückliste NEMESIS Teil- Bezeichnung Anzahl Werkstoff Abmessung in mm Rumpf, Tragfläche, Höhenleitwerk Hartschaum Fertigteil Rumpfabdeckung hinten Hartschaum Fertigteil Seitenleitwerk Hartschaum Fertigteil Radverkleidung 1 Paar Hartschaum Fertigteil Höhenruderanlenkung Stahl Ø 0,8x110 Ruderhorn Kunststoff Fertigteil Gestängeaufnahme Stahl Fertigteil Stoppmutter Polyamid Gewindestift Stahl...
