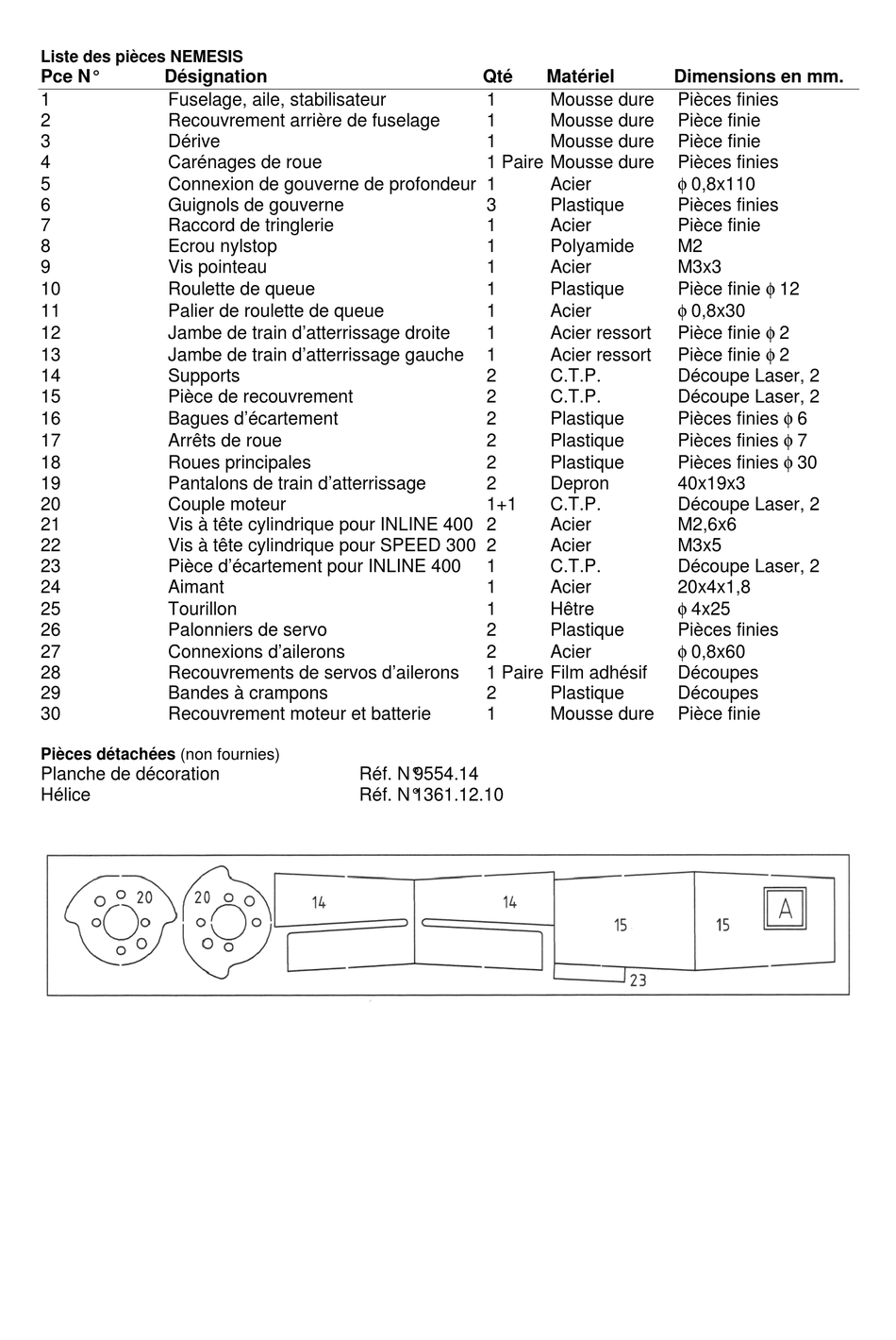

Liste des pièces NEMESIS
Pce N° Désignation
1 Fuselage, aile, stabilisateur
2 Recouvrement arrière de fuselage
3 Dérive
4 Carénages de roue
5 Connexion de gouverne de profondeur 1
6 Guignols de gouverne
7 Raccord de tringlerie
8 Ecrou nylstop
9 Vis pointeau
10 Roulette de queue
11 Palier de roulette de queue
12 Jambe de train d'atterrissage droite
13 Jambe de train d'atterrissage gauche
14 Supports
15 Pièce de recouvrement
16 Bagues d'écartement
17 Arrêts de roue
18 Roues principales
19 Pantalons de train d'atterrissage
20 Couple moteur
21 Vis à tête cylindrique pour INLINE 400 2
22 Vis à tête cylindrique pour SPEED 300 2
23 Pièce d'écartement pour INLINE 400
24 Aimant
25 Tourillon
26 Palonniers de servo
27 Connexions d'ailerons
28 Recouvrements de servos d'ailerons
29 Bandes à crampons
30 Recouvrement moteur et batterie
Pièces détachées (non fournies)
Planche de décoration
Hélice
Qté
1
1
1
1 Paire Mousse dure
3
1
1
1
1
1
1
1
2
2
2
2
2
2
1+1
1
1
1
2
2
1 Paire Film adhésif
2
1
Réf. N° 9554.14
Réf. N° 1361.12.10
Matériel Dimensions en mm.
Mousse dure Pièces finies
Mousse dure Pièce finie
Mousse dure Pièce finie
Pièces finies
φ 0,8x110
Acier
Plastique Pièces finies
Acier Pièce finie
Polyamide M2
Acier M3x3
Pièce finie φ 12
Plastique
φ 0,8x30
Acier
Pièce finie φ 2
Acier ressort
Pièce finie φ 2
Acier ressort
C.T.P. Découpe Laser, 2
C.T.P. Découpe Laser, 2
Pièces finies φ 6
Plastique
Pièces finies φ 7
Plastique
Pièces finies φ 30
Plastique
Depron 40x19x3
C.T.P. Découpe Laser, 2
Acier M2,6x6
Acier M3x5
C.T.P. Découpe Laser, 2
Acier 20x4x1,8
φ 4x25
Hêtre
Plastique Pièces finies
φ 0,8x60
Acier
Découpes
Plastique Découpes
Mousse dure Pièce finie
