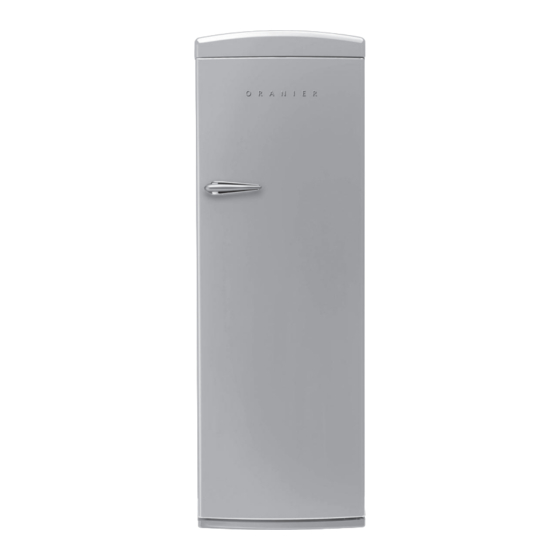

- Seite 1 Bedienungs- und Installationsanleitung Retro-Stand- Kühlschrank Retro-Stand- RKS 1 Kühl-/Gefrierkombination RKG 2 4051543015545 / 4051543015552 / 4051543015569 / 4051543015576 / 4051543015583 / 4051543015590 2811 11 · 2811 12 · 2811 13 · 2812 11 · 2812 12 · 2812 13 · 1042...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Vor der ersten Inbetriebnahme ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Energie sparen! Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- Anschluss und Aufstellort... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Bitte lesen Sie diese Anleitung gründlich und sorgfäl- tig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. • ACHTUNG! Während des Betriebs erzeugt das Gerät Abwärme. Der Einbauplatz muss über ausreichend bemessene Lüftungsöffnungen verfügen, die nicht blockiert wer- den dürfen! -
Seite 4: Vor Der Ersten Inbetriebnahme
Sicherheitshinweise (Fortsetzung) • WARNUNG! Benutzen Sie zum Abtauen keinesfalls mechanische Hilfsmittel oder gar Heizgeräte jeglicher Art zur Beschleunigung des Abtauvorganges! Betreiben Sie niemals elektrische Geräte im Inneren des Kühlgerätes! • Legen Sie keine mit Flüssigkeit (speziell kohlensäu rehaltige Flüssigkeiten wie z.B. Limonaden, Sprudel, Bier oder Sekt) gefüllten Flaschen in ein Gefrierfach! Diese Flaschen könnten zerplatzen, weil sich die in enthaltene Flüssigkeit während des Gefriervorganges merklich ausdehnt! -
Seite 5: Energie Sparen
Anschluss und Aufstellort Das Kühlgerät sollte in einem trockenen, gut und zweckmä- ßig belüfteten Ort eingebaut werden. Das Gerät sollte fest und eben stehen. Unebenheiten glei- chen Sie bitte mit Hilfe der verstellbaren vorderen Geräte- füße (4) aus. Das Gerät entspricht den Anforderungen der Klimaklasse N (Normal). -
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick (RKS 1) Legende: A - Gefrierfach B - Kühlteil 8 - Sockelblende 1 - Eiswürfelbehälter 9 - Türabstellregal Flaschen 2 - Kunststoff-Eisschaber 10 - Türabstellregal obere Ebene 3 - Umluftventilator mit Butter-/Käsefach 4 - Einlegerost Kühlteil 11 - Eierhalter 5 - Glasboden 12 - Thermostat... -
Seite 7: Ihr Gerät Im Überblick (Rkg 2)
Ihr Gerät im Überblick (RKG 2) Legende: A - Gefrierfach B - Kühlteil 10 - Sockelblende 1 - Einlegerost Gefrierfach 11 - Türabstellregal Flaschen 2 - Eiswürfelbehälter 12 - Türabstellregal obere Ebene 3 - Kunststoff-Eisschaber mit Butter-/Käsefach 4 - Thermostat... -
Seite 8: Bedienung
Bedienung Wichtig: "Super Schalter" (Nur bei Modell RKS 1) Wenn das Kühlgerät ausgeschaltet bzw. vom Strom- netz getrennt wurde, darf das Gerät erst nach Ablauf von 5 Minuten wieder eingeschaltet, bzw. an das Stromnetz angeschlossen werden. "Super Schalter" Andernfalls könnte der Kompressor des Kühlmittel- kreislaufes beschädigt werden. -
Seite 9: Anzeige "Tür Offen
Bedienung Anzeige "Tür offen!" Mit Hilfe dieser Anzeige können Sie sehr einfach erkennen, ob die Gefrierfachtür richtig verschlossen ist oder diese noch geöffnet ist. Zeigt die Anzeige "Rot", ist die Gefrierfachtür noch offen. Zeigt die Anzeige "Weiß", ist die Gefrierfachtür richtig ver- schlossen Bitte achten Sie stets darauf, dass die Gefrierfachtür immer richtig verschlossen ist. -
Seite 10: Lagerung Von Lebensmitteln (Kühlschrank)
Lagerung von Lebensmitteln (Kühlschrank) Der Kühlschrank wird benutzt um frische Lebensmittel für einige Tage zu lagern. Der richtige Gebrauch des Kühlgerä- tes, entsprechende Verpackung der Lebensmittel und Beachtung der hygienischen Vorschriften haben einen ent- scheidenden Einfluss auf die Qualität der aufbewahrten Lebensmittel. • Platzieren Sie Ihre Lebensmittel so, dass sie die Rück- • Organische Lösungen, ätherische Öle in Zitronen- und wand des Kühlraumes nicht berühren. -
Seite 11: Gefrierfach / Gefrierschrank
Lagerung von Lebensmitteln Gefrierfach (RKS 1) bzw. Gefrierschrank (RKG 2) Der Gefrierschrank dient zum Einfrieren frischer Lebensmittel und zur Lagerung von gefrorenen Lebensmitteln für den auf der Verpackung angegebenen Zeitraum sowie zur Herstellung von Eiswürfeln. Frieren Sie nur solche Lebensmittel ein, die dafür geeignet sind und niedrige Temperaturen gut vertragen. - Seite 12 Lagerung von Lebensmitteln Gefrierfach (RKS 1) bzw. Gefrierschrank (RKG 2) Lebensmittel Lagerzeit in Monaten Rindfleisch Kalbfleisch Schweinefleisch Geflügel Wild Hackfleisch gem. Fisch mager Fisch fett Würste geräuchert Gegarte Speisen Milch Brot; Gebäck Obst Gemüse Legende: = Empfohlene Lagerzeit Unser Profi-Tipp: Salz verkürzt die Gefrierlagerzeiten aller Speisen.
-
Seite 13: Reinigung Und Pflege
Reinigung und Pflege Reinigen Sie das Kühlgerät am besten dann, wenn nur wenig oder kein Kühlgut eingelagert ist. Trennen Sie das Gerät vom Stromnetz! (Netzstecker herausziehen bzw. betreffende Sicherung ausschalten). Schütten Sie kein Wasser über oder in das Kühlgerät! Außen: Reinigen Sie die lackierten Oberflächen mit einem alkohol- haltigen Reinigungsmittel, z.B. -
Seite 14: Abtauen Des Kühlschrankes
Abtauen des Kühlschrankes Das Kühlgerät taut während des laufenden Betriebes selbständig ab. Das entstehende Tauwasser läuft durch eine spezielle Ablauföffnung an der Rückseite im Inneren des Kühlraumes ab und sammelt sich unterhalb des Kühlgerätes in einer Auffangschale, wo es dann verdunstet. Sorgen Sie durch regelmäßige Kontrolle dafür, dass diese Ablauföffnung nicht verstopft ist, sonst sammelt sich das Tauwasser im Kühlraum. -
Seite 15: Bevor Sie Den Kundendienst Rufen
Bevor Sie den Kundendienst rufen..prüfen Sie anhand der nachfolgenden Liste, ob Sie die Das Kühlsystem befindet sich an der Rückwand des vermeintliche Fehlfunktion nicht ganz einfach selbst Kühlteiles. Wenn das Kühlgerät in Betrieb ist, bilden sich an beheben können: dieser Rückwand Wassertropfen und nach einiger Betriebsdauer auch ein Eisansatz, der regelmäßig durch Abtauen zu entfernen ist. -
Seite 16: Maßzeichnung Rks
Maßzeichnung RKS 1... -
Seite 17: Maßzeichnung Rkg
Maßzeichnung RKG 2... -
Seite 18: Technische Daten
Technische Daten RKS 1 Freistehender Stand-Kühlschrank Kühlsystem mit Umluftventilator, Fronten und Seitenteile aus hochwertig lackiertem Metall (magnetisch) Energie-Effizienz-Klasse A+ Kühlschrank Kühlraum 281 l, Abtauvollautomatik 4 Glasabstellflächen (3 höhenverstellbar) 1 großer Behälter für Obst und Gemüse Innenbeleuchtung 5 große Mehrzweckfächer 2 Eierbehälter **** -Gefrierfach: 2 Eiswürfel-Behälter 1 Kunststoff-Eisschaber... - Seite 19 Technische Daten RKG 2 Freistehender Stand-Kühlschrank Kühlsystem mit Umluftventilator, Fronten und Seitenteile aus hochwertig lackiertem Metall (magnetisch) Energie-Effizienz-Klasse A+ Kühlschrank Kühlraum 241 l, Abtauvollautomatik 4 Glasabstellflächen (3 höhenverstellbar) 1 großer Behälter für Obst und Gemüse Innenbeleuchtung 4 große Mehrzweckfächer 2 Eierbehälter **** -Gefrierteil: 2 Eiswürfel-Behälter...
-
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- Alle Kühl- und Gefriergeräte enthalten auch Kältemittel schen Richtlinie 2002/96/EG über Elektro- und Elektronik- sowie spezielle Isolationsstoffe, die eine geeignete Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Entsorgung erfordern. Bedienungsanleitung das Symbol einer durchgestrichenen Wegen möglicherweiser Umweltbelastung sollte eine Abfalltonne abgebildet:... -
Seite 23: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 24 2811 11 · 2811 12 · 2811 13 · 2812 11 · 2812 12 · 2812 13 · 1042 V1.1...
