Vorbereiten Oberschrank
3. Beiliegende Befestigungsschienen aus-
richten und festschrauben.
Die Dicke der Schrankseitenwände
(16 mm oder 19 mm) beachten. Maß X.
x=16mm
X
Ist die lichte Schrankinnentiefe kleiner
als 280 mm, muss die Rückwand 250 mm
hoch entfernt werden.
14
x=19mm

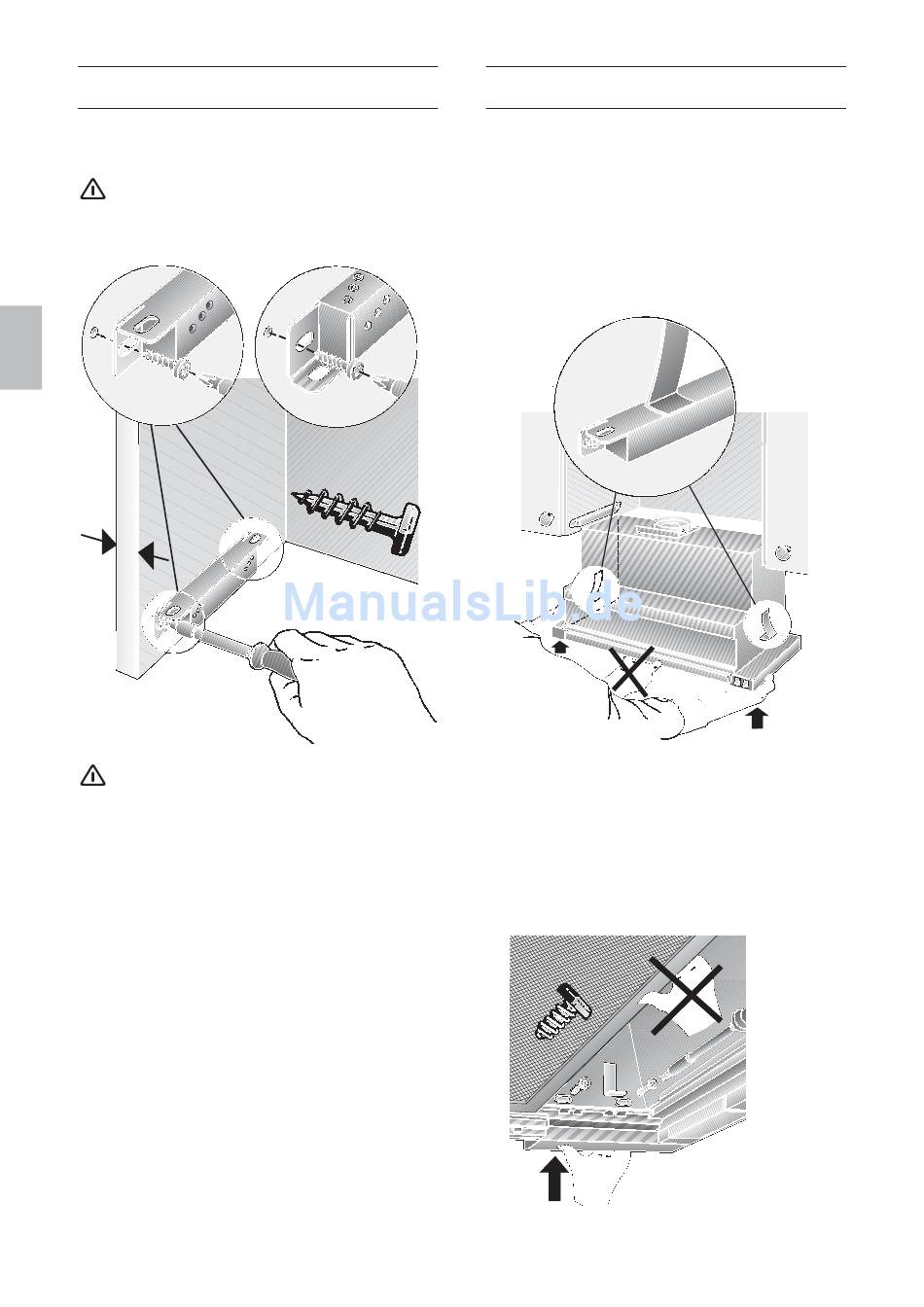

Einbauen in den Oberschrank

1. Filterrahmen abnehmen (siehe
Gebrauchsanleitung).
2. Schranktüre ausrichten, wenn Scharnier
nach Einbau der Dunstabzugshaube
nicht mehr zugänglich ist.
3. Dunstabzugshaube von unten in den
Schrank heben und hochdrücken, bis
Montagehilfe links und rechts einrastet.
4. Filterauszug bis zum Anschlag
ausziehen.
5. Zur Befestigung der Dunstabzugshaube
jeweils 2 Schrauben links und rechts
eindrehen, nicht festschrauben.
Dazu Dunstabzugshaube anheben.
6. Dunstabzugshaube im Schrank
ausrichten und festschrauben.
