I
NBETRIEBNAHME

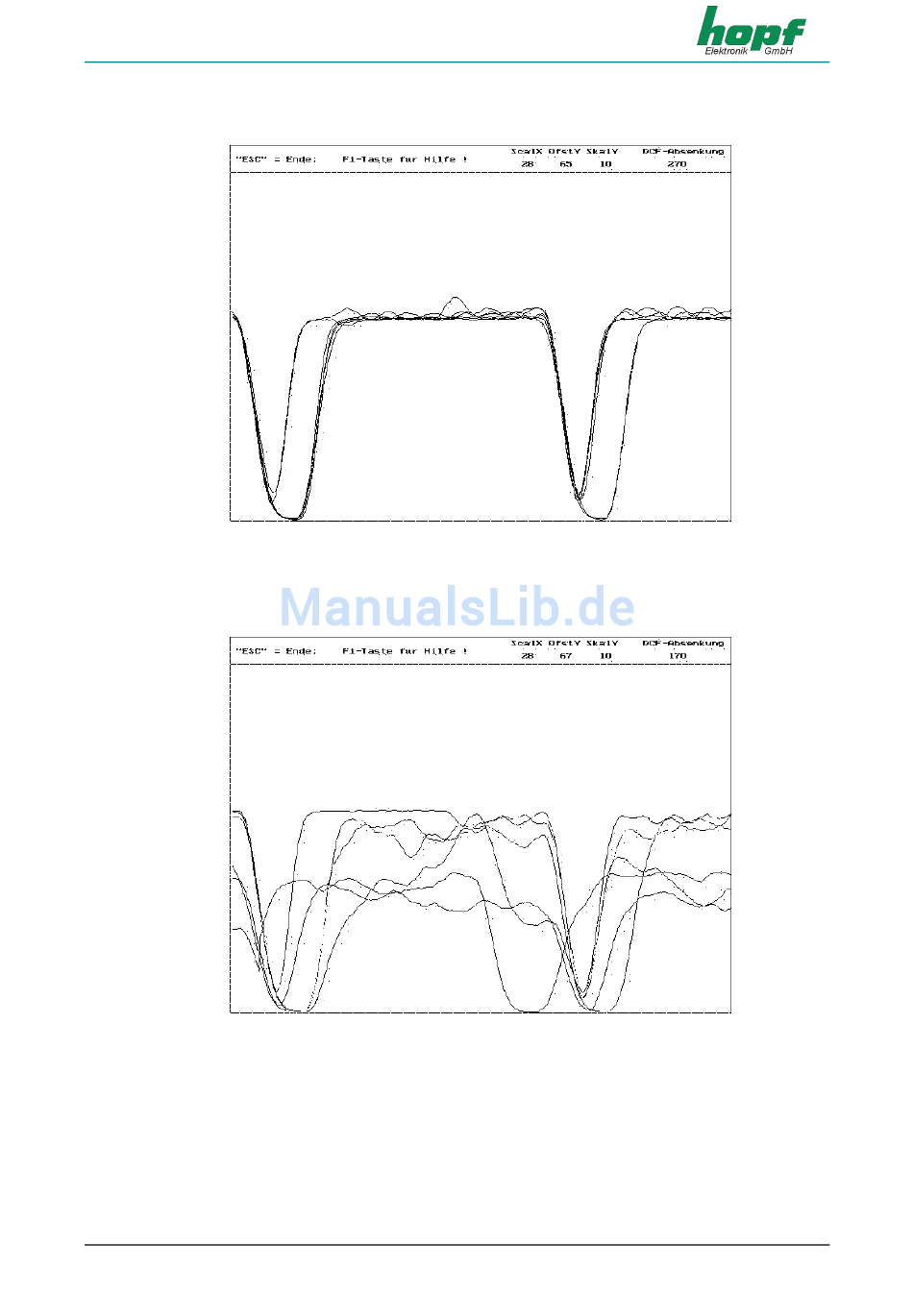

Bild 2.5.3 zeigt ein störungsfreies DCF77-Signal mit 6 Durchläufen. Es sind deutlich die Nullen
und Einsen der DCF77-Information zu erkennen.
Bild 2.5.4 zeigt die gleiche Darstellung, hierbei befindet sich die Antenne aber wieder in der Nä-
he des Datensichtgerätes. Eine Auswertung bei dieser Antennenposition ist nicht möglich.
Seite 12
Bild 2.5.3
Bild 2.5.4
