2.5 Analyse des DCF77-Signals

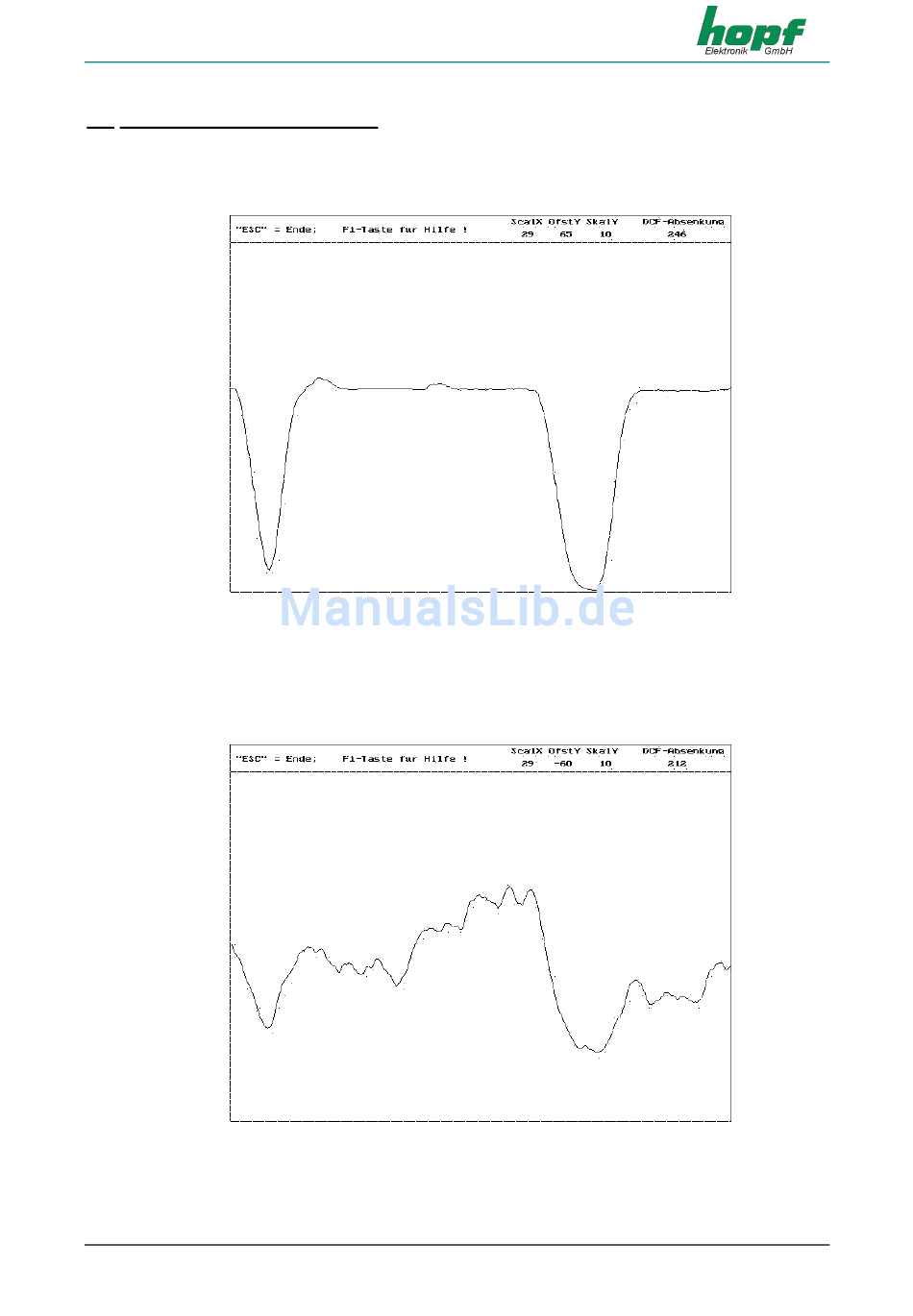

Dieses Gerät kann ferner für die Analyse des DCF77-Signals benutzt werden. Im Bild 2.5.1 ist
ein störungsfreier Empfang dargestellt. Die Signal Absenkung ist eindeutig als Null- und Eins-
Information zu erkennen. Das DCF77-Signal wird nicht von einer Störquelle beeinflusst.
In Bild 2.5.2 befindet sich die Antenne in der Nähe eines Datensichtgerätes. Das DCF77-Signal
wird durch Störfrequenzen, die im gleichen Frequenzbereich liegen, überlagert. Eine Null - und
Eins- Information ist noch am linken und rechten Bildrand zu erkennen. Für eine Auswertung
reicht dieses Signal nicht aus.
DCF77 Signal Analysegerät 4427 - Ver. 01.03
Bild 2.5.1
Bild 2.5.2
Seite 11
