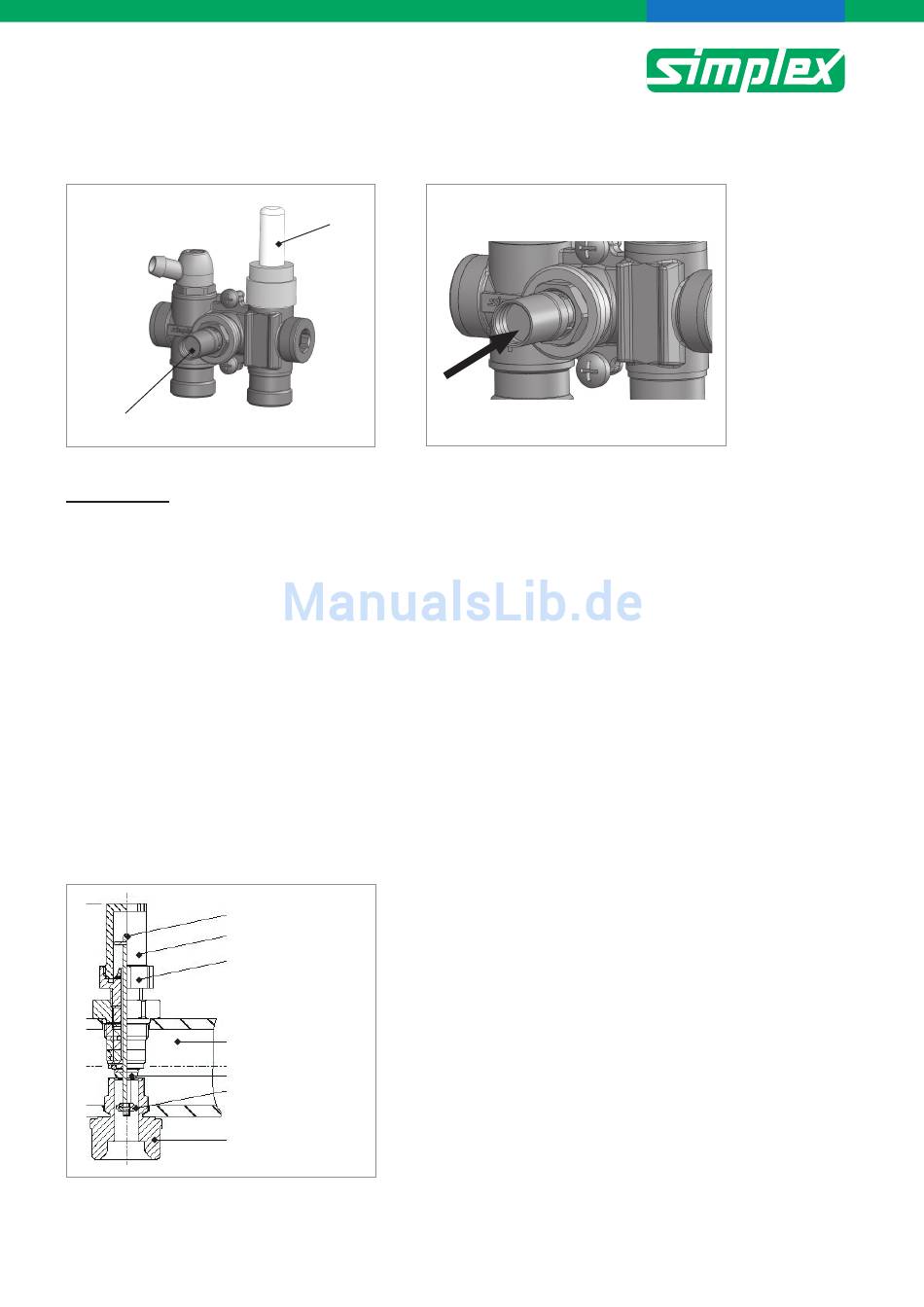

Simplex Regelbox RTL-A STANDARD Einbauanleitung Seite 4

EINBAUANLEITUNG /
BETRIEBSHINWEISE
Sicherheitstemperaturventil
Abb.9
TOPMETER
(nur Ausführung EXCLUSIV)
BESCHREIBUNG
Topmeter Regulierventil zur Einregulierung des Volumenstroms. Das Ventiloberteil besteht aus
einem Ventilkegel mit steigender Spindel und einem Handrad für die Einstellung. Im Handrad ist das
Sichtglas eingebaut, an welchem der Durchfluss je nach Stellung des Anzeigekörpers direkt in L/min
an der aufgedruckten Skala abgelesen werden kann. Die Einstellung am Topmeter kann durch die
mitgelieferte Arretierkappe blockiert und bei Bedarf plombiert werden.
VOLUMENSTROMREGULIERUNG
Arretierkappe entfernen. Die Regulierung erfolgt durch drehen am schwarzen Handrad, wobei der
Ventilkegel im rechtsgängigen Drehsinn niedergeschraubt wird. Der Volumenstrom verringert sich
bis zur vollständigen Absperrung. Öffnen des Ventils erfolgt in umgekehrtem Drehsinn.
REINIGUNG TOPMETER
Sichtglas und Messfeder können zu Wartungszwecke auch bei vollem Anlagendruck demontiert und
gereinigt werden. Dazu das schwarze Handrad fest gegenhalten und das Sichtglas durch drehen
vom Handrad lösen (Drehsinn links). Dabei keine Werkzeuge verwenden! Bruchgefahr!
Das Schauglas zügig abschrauben und zusammen mit der innenliegenden Feder abnehmen. Das
Topmeter sperrt selbsttätig ab sobald das Schauglas abgehoben und die Feder entfernt ist. In die-
sem Zustand kann leichter Wasserverlust aus dem Ventil auftreten. Schauglas zügig reinigen und in
umgekehrter Reihenfolge zusammenschrauben.
Anzeigekörper
Sichtglas mit Skala
Spindel
Ventilgehäuse
Ventilkegel
Prallscheibe
Ventilunterteil
Abb.11
Topmeter
Abb.10
Seite 4/6
