Technische Daten - Simplex Regelbox RTL-A STANDARD Einbauanleitung

EINBAUANLEITUNG /
BETRIEBSHINWEISE

TECHNISCHE DATEN

ABMESSUNGEN
Breite
Höhe
Tiefe
Tiefe Box mit Kopf
Winkelausgleich Box
Winkelausgleich Abdeckung
Tiefenausgleich
Achsabstand Armatur
Anschlussdimension Rohrleitung
Anschlussgewinde Thermostatkopf
THERMOSTATKOPF
Der Einstellbereich des installierten RTL-Thermostatkopfes beträgt 1-5 gem. nachstehender Tempe-
raturtabelle. Regelboxen der Serie EXCLUSIV dürfen nur im Einstellbereich 1-4 (Rücklauftemperatur
max. 40°C) betrieben werden, um unbeabsichtigtes Auslösen des Sicherheitstemperaturventils durch
kurzzeitige Temperaturspitzen im Warmwasserkreis zu vermeiden.

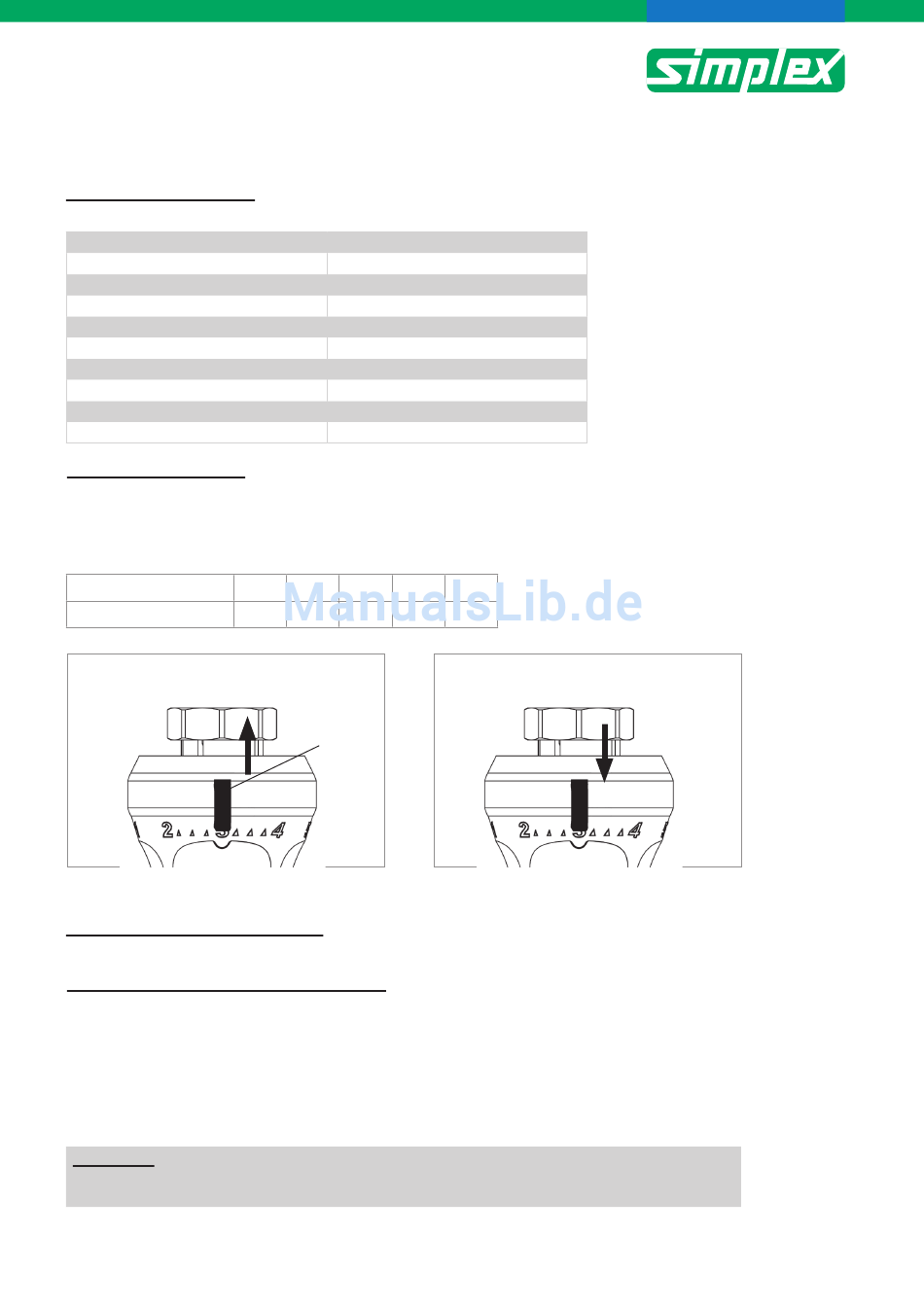

Einstellmarkierung
ca. Rücklauftemp. [°C]
Abb.7: Einstellung der Temperatur
FÜLL- UND ENTLEERVENTIL
Über das Füll- und Entleerventil kann das System je nach Bedarf befüllt, entleert oder entlüftet werden.
SICHERHEITSTEMPERATURVENTIL
Das RTL-Ventil ist mit einem Sicherheitstemperaturventil ausgerüstet (Abb. 9). Liegt auf Grund eines
defekten Thermostatkopfes eine überhöhte Systemtemperatur von mehr als 70°C am Ventil an,
schließt die Sicherheitseinrichtung das Ventil dauerhaft um zu verhindern, dass sich die Raumheizflä-
che unzulässig hoch erwärmt.
Nach Behebung der Störung und Abkühlung des Ventils auf Raumtemperatur muss das Sicherheits-
temperaturventil durch Druck mit einem zylindrischen Gegenstand auf den Druckkolben des Ventilein-
satzes zurückgesetzt werden. Die Sicherheitseinrichtung rastet dabei hörbar zurück in die Bereit-
schaftsstellung (s. Abb. 10).
Anmerkung: Bei Thermostkopfstellungen größer Position 4, kann es durch kurze Temperaturspitzen
im Wasserkreis vorkommen, dass das Sicherheitsventil auslöst. Die Regelboxen-Serie EXCLUSIV
darf nur im Thermostat-Einstellbereich 1-4 betrieben werden.
156 mm
211 mm
64 mm
137 mm
6°
6°
23 mm
50 mm
3/4" AG, Eurokonus DIN V 3838
M30 x 1,5
1 2 3 4
10 20 30 40
Schieber
(nur Ausführung EXCLUSIV)
5
50
Abb.8: Blockierung der Temperatur
Seite 3/6
