EINBAUANLEITUNG /
BETRIEBSHINWEISE

MONTAGE

Die Installationsbox zur Montage vorbereiten indem die Befestigungslaschen von hinten in die an
den Eckpunkten der Box angebrachten Bohrungen eingeführt und von vorne durch die beiliegenden
Schrauben gegen herausfallen gesichert werden (siehe Abb. 3).
Die Befestigungslaschen werden zweckmäßig über Kreuz angeordnet. Die Laschen können aber auch
je nach Baustellensituation beliebig vertauscht werden. Zur Herstellung eines Tiefenausgleichs lassen
sich die Laschen horizontal verschieben, solange die Schrauben noch nicht vollständig eingeschraubt sind.
Die Box wird in einer ausreichend großen Wandaussparung (ca. 180 x 230 mm) an den Befestigungs-
laschen auf der Rohwand befestigt. Hierbei ist die Markierung der Bauabdeckung zur Außenkante
Fertigwand zu beachten, damit die Box optimal in der Tiefe ausgerichtet ist. Anschließend Box mit den
Stellschrauben fixieren.

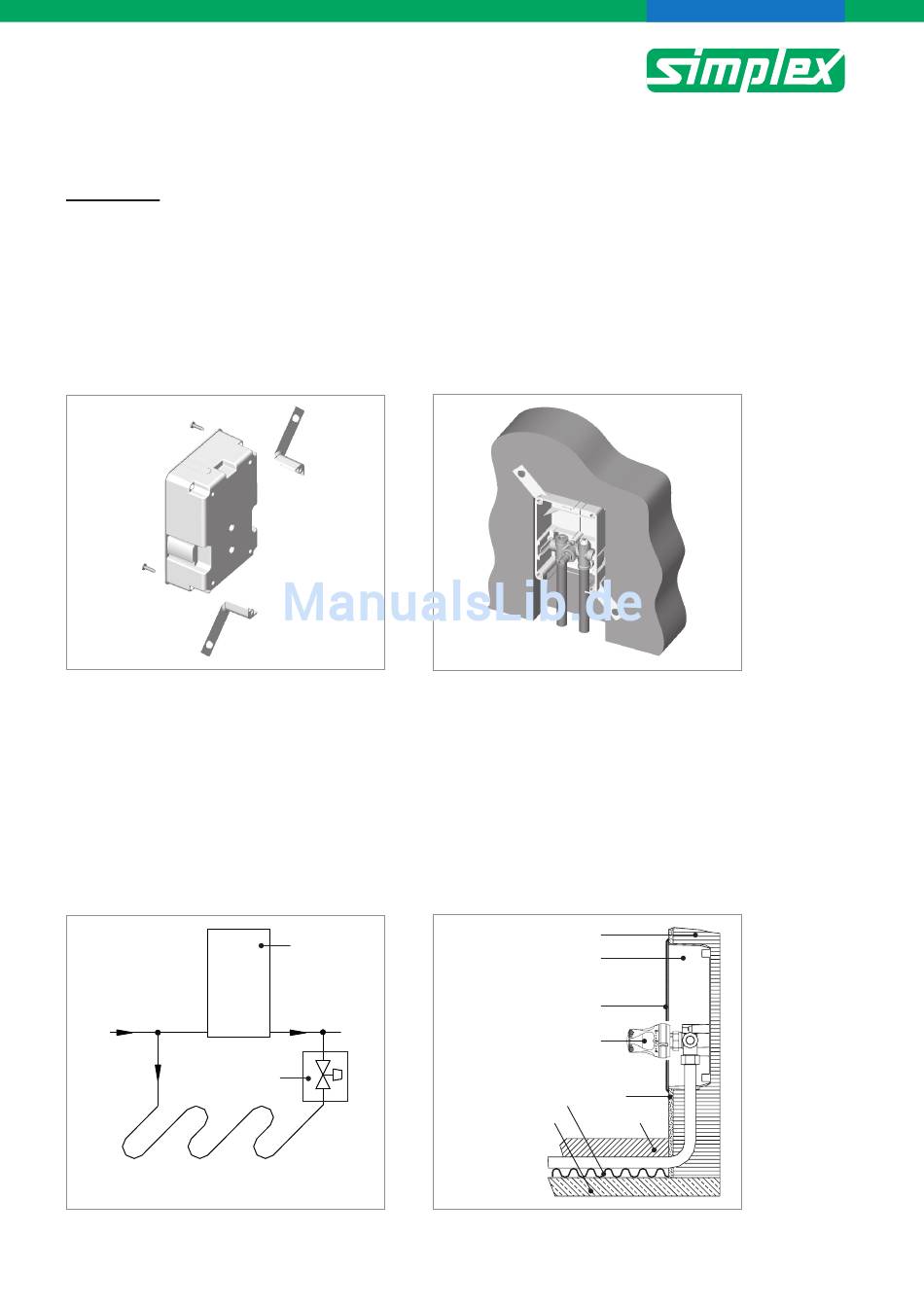

Abb.3
Vor dem Anschluss der Rohrleitungen sind die Aussparungen an der Box durch Ausbrechen der Wan-
dungen an den entsprechenden Stellen herzustellen.
Beim Anschluss an das Rohrleitungsnetz ist auf spannungfreien Anschluss und auf die korrekte Fließ-
richtung (Vorlauf links - siehe Pfeilmarkierung!) zu achten. Vertauschte Anschlüsse führen zu Ventilge-
räuschen und schlechtem Regelverhalten. Spannungsfreiheit am Klemmanschluss muss auch beim
Betrieb der Anlage gewährleistet sein, d.h. Dehnungsschleifen oder entsprechende Befestigung der
Rohrleitung muss vorgesehen werden.
Vor Beginn der Putz- bzw. Wandbelagsarbeiten die Box mit der Bauschutzkappe abdecken. Der Rest-
spalt zwischen Box und Wandaussparung kann mit Ortsschaum verfüllt werden (siehe Abb. 4). Nach
Beendigung der Wandbelagsarbeiten erfolgt die Fertigmontage durch Entfernen der Bauschutzkappe
und Anbringen von RTL-Thermostatkopf und Wandabdeckung mit Rosette.
Regelbox RTL-A
Abb.5: Funktionsskizze
Abb.4
Heizkörper
Abb.6: Einbauskizze
Seite 2/6
Mauerwerk
Wandeinbaukasten
Wandabdeckung
RTL-Kopf
Putz
Isolierung
Estrich
Rohboden
