EINRICHTEN DES DMX (Fortsetzung)
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern.
Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein
möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander
hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse 1 zugewiesen
und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am Ende oder
irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-Controller,
an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet.

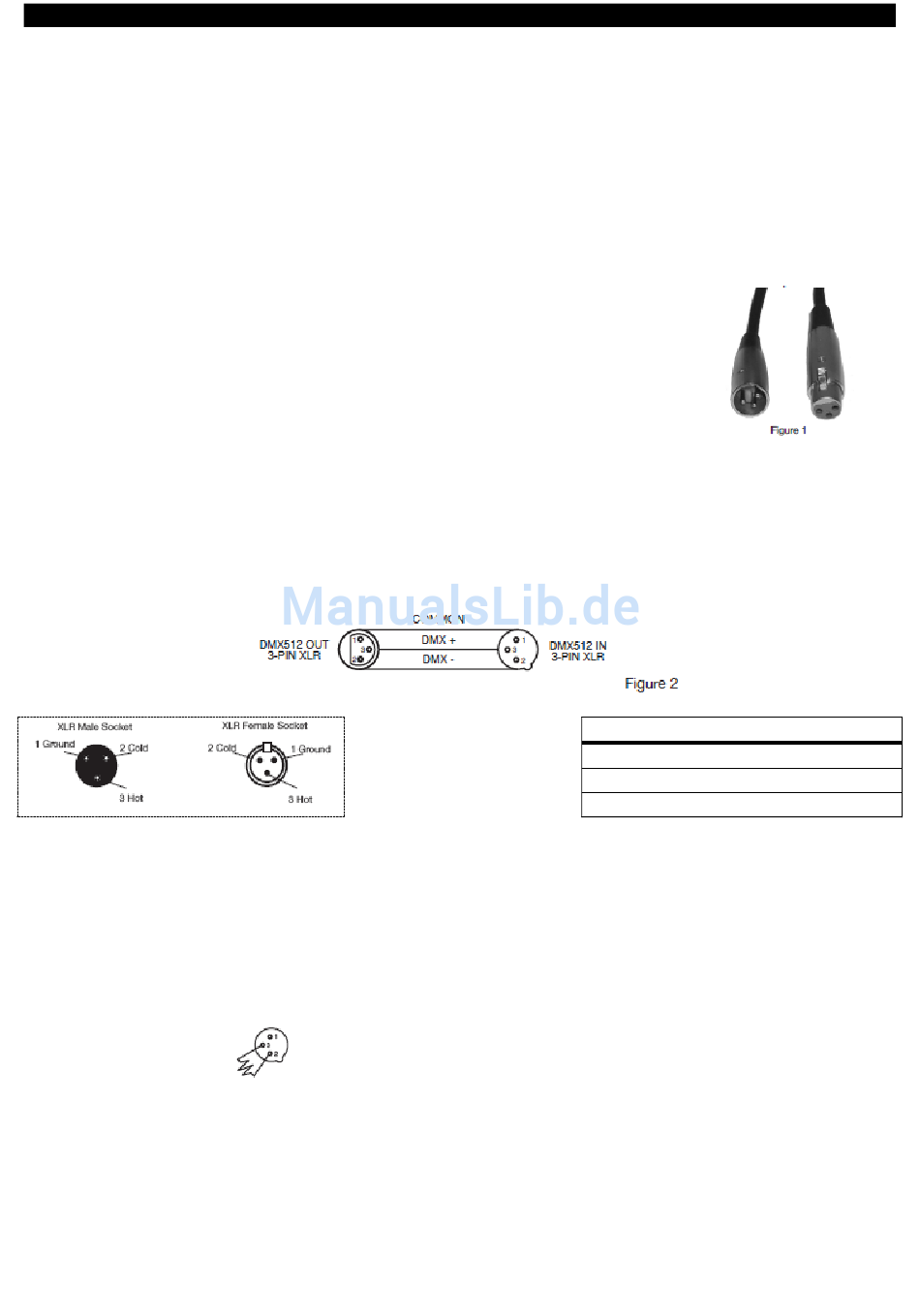

Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel):
Der WiFly EXR HEX Par kann über das DMX-512-Protokoll angesteuert werden. Der WiFly EXR HEX Par
verfügt über 5 DMX-Kanal-Modi. Die DMX-Adresse wird auf dem Bedienfeld auf der
Rückseite des WiFly EXR HEX Par eingestellt. Ihr Gerät und Ihr DMX-Controller
benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang
(Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel
verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 –
120 Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu jedem
professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über
einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-
Kabel in Serie geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche
XLR-Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit
einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige XLR DMX-Steckverbinder. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige DMX-Leitung
angeschlossen werden. Wenn Sie ein standardisiertes 5-poliges Datenkabel an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung der Kabel an.
A.D.J. Supply Europe B.V. – www.americandj.eu – WiFly EXR Hex Par Bedienungsanleitung Seite 7
Ein Abschluss reduziert Signalfehler
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es empfiehlt sich immer, einen
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
und
DMX-
Abbildung 4
