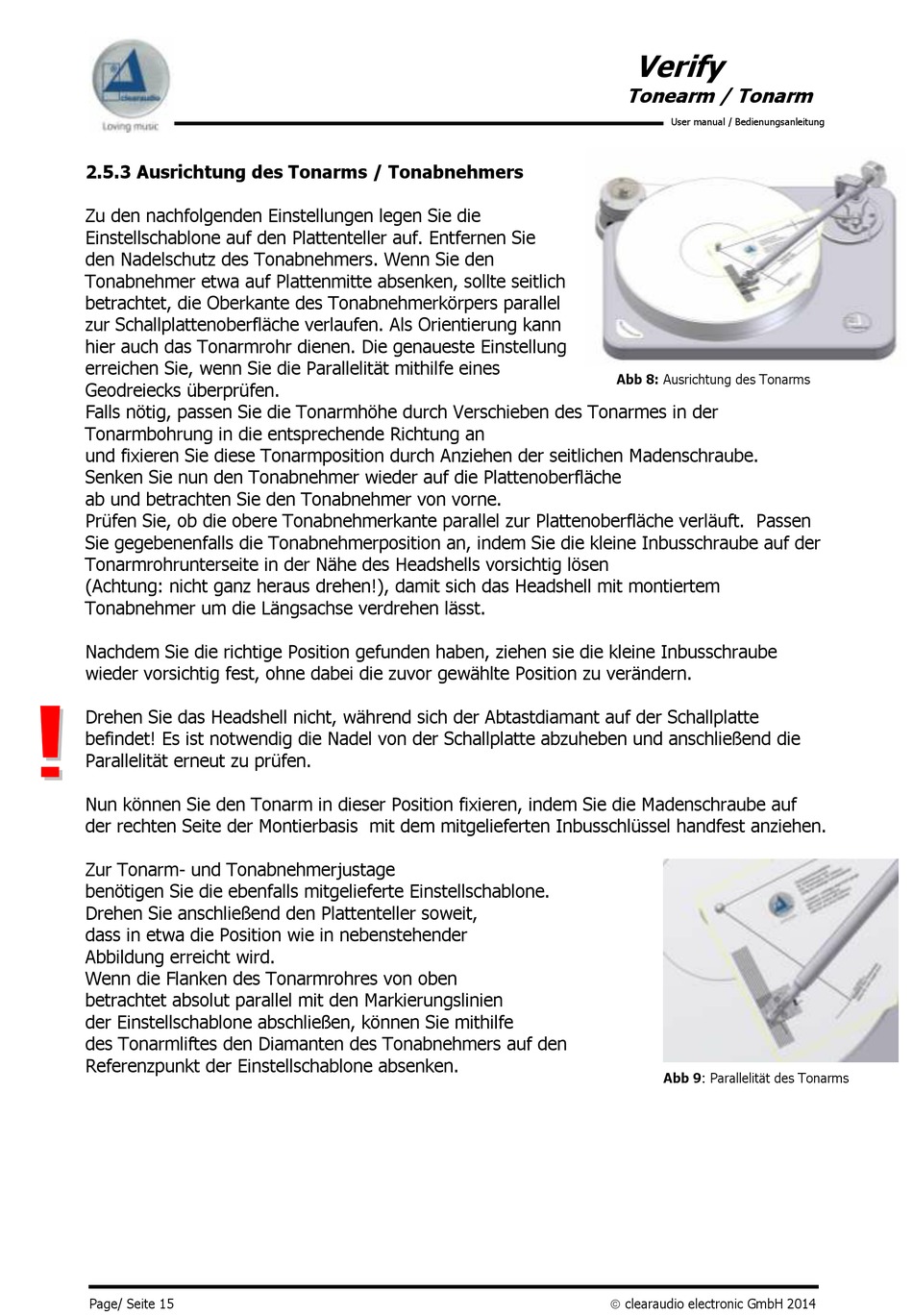

2.5.3 Ausrichtung des Tonarms / Tonabnehmers

Zu den nachfolgenden Einstellungen legen Sie die
Einstellschablone auf den Plattenteller auf. Entfernen Sie
den Nadelschutz des Tonabnehmers. Wenn Sie den
Tonabnehmer etwa auf Plattenmitte absenken, sollte seitlich
betrachtet, die Oberkante des Tonabnehmerkörpers parallel
zur Schallplattenoberfläche verlaufen. Als Orientierung kann
hier auch das Tonarmrohr dienen. Die genaueste Einstellung
erreichen Sie, wenn Sie die Parallelität mithilfe eines
Abb 8: Ausrichtung des Tonarms
Geodreiecks überprüfen.
Falls nötig, passen Sie die Tonarmhöhe durch Verschieben des Tonarmes in der
Tonarmbohrung in die entsprechende Richtung an
und fixieren Sie diese Tonarmposition durch Anziehen der seitlichen Madenschraube.
Senken Sie nun den Tonabnehmer wieder auf die Plattenoberfläche
ab und betrachten Sie den Tonabnehmer von vorne.
Prüfen Sie, ob die obere Tonabnehmerkante parallel zur Plattenoberfläche verläuft. Passen
Sie gegebenenfalls die Tonabnehmerposition an, indem Sie die kleine Inbusschraube auf der
Tonarmrohrunterseite in der Nähe des Headshells vorsichtig lösen
(Achtung: nicht ganz heraus drehen!), damit sich das Headshell mit montiertem
Tonabnehmer um die Längsachse verdrehen lässt.
Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine Inbusschraube
wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern.
Drehen Sie das Headshell nicht, während sich der Abtastdiamant auf der Schallplatte
befindet! Es ist notwendig die Nadel von der Schallplatte abzuheben und anschließend die
Parallelität erneut zu prüfen.
Nun können Sie den Tonarm in dieser Position fixieren, indem Sie die Madenschraube auf
der rechten Seite der Montierbasis mit dem mitgelieferten Inbusschlüssel handfest anziehen.
Zur Tonarm- und Tonabnehmerjustage
benötigen Sie die ebenfalls mitgelieferte Einstellschablone.
Drehen Sie anschließend den Plattenteller soweit,
dass in etwa die Position wie in nebenstehender
Abbildung erreicht wird.
Wenn die Flanken des Tonarmrohres von oben
betrachtet absolut parallel mit den Markierungslinien
der Einstellschablone abschließen, können Sie mithilfe
des Tonarmliftes den Diamanten des Tonabnehmers auf den
Referenzpunkt der Einstellschablone absenken.
Abb 9: Parallelität des Tonarms
