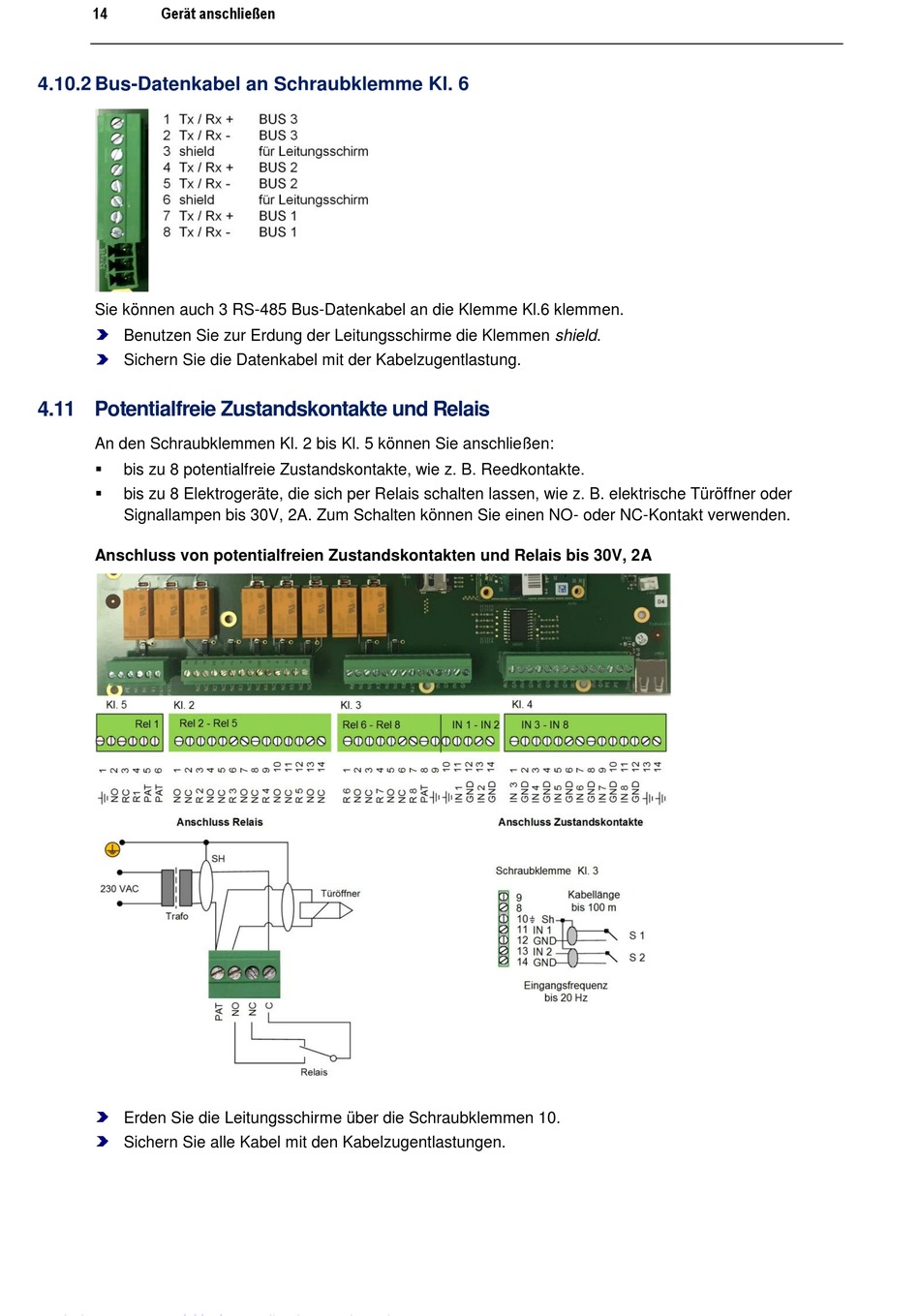

14 Gerät anschließen
4.10.2 Bus-Datenkabel an Schraubklemme Kl. 6
Sie können auch 3 RS-485 Bus-Datenkabel an die Klemme Kl.6 klemmen.
Benutzen Sie zur Erdung der Leitungsschirme die Klemmen shield.
Sichern Sie die Datenkabel mit der Kabelzugentlastung.

4.11 Potentialfreie Zustandskontakte und Relais

An den Schraubklemmen Kl. 2 bis Kl. 5 können Sie anschließen:

bis zu 8 potentialfreie Zustandskontakte, wie z. B. Reedkontakte.

bis zu 8 Elektrogeräte, die sich per Relais schalten lassen, wie z. B. elektrische Türöffner oder
Signallampen bis 30V, 2A. Zum Schalten können Sie einen NO- oder NC-Kontakt verwenden.
Anschluss von potentialfreien Zustandskontakten und Relais bis 30V, 2A
Erden Sie die Leitungsschirme über die Schraubklemmen 10.
Sichern Sie alle Kabel mit den Kabelzugentlastungen.
