4.5

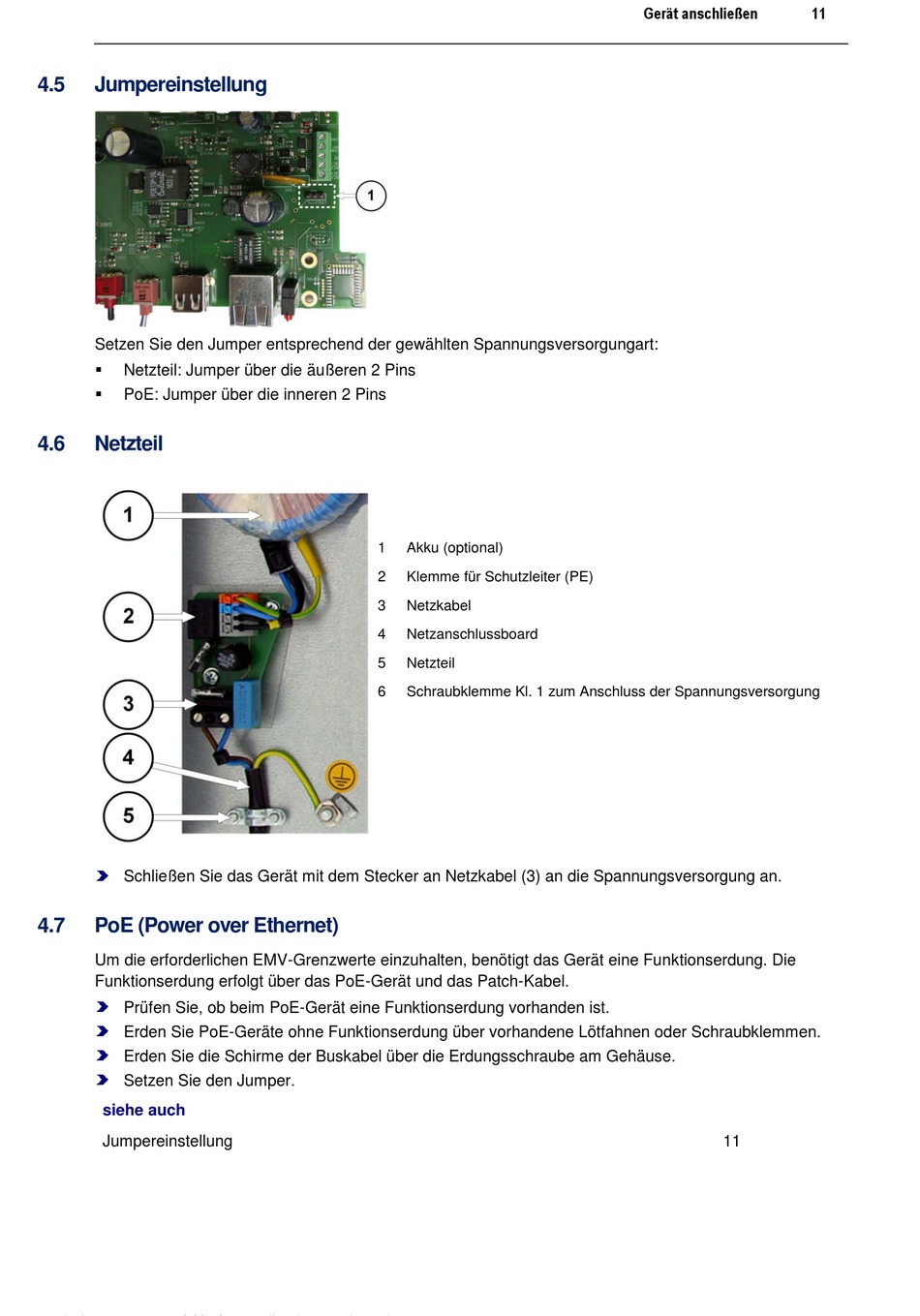

Jumpereinstellung

Setzen Sie den Jumper entsprechend der gewählten Spannungsversorgungart:

Netzteil: Jumper über die äußeren 2 Pins

PoE: Jumper über die inneren 2 Pins
4.6

Netzteil

Schließen Sie das Gerät mit dem Stecker an Netzkabel (3) an die Spannungsversorgung an.
4.7

PoE (Power over Ethernet)

Um die erforderlichen EMV-Grenzwerte einzuhalten, benötigt das Gerät eine Funktionserdung. Die
Funktionserdung erfolgt über das PoE-Gerät und das Patch-Kabel.
Prüfen Sie, ob beim PoE-Gerät eine Funktionserdung vorhanden ist.
Erden Sie PoE-Geräte ohne Funktionserdung über vorhandene Lötfahnen oder Schraubklemmen.
Erden Sie die Schirme der Buskabel über die Erdungsschraube am Gehäuse.
Setzen Sie den Jumper.
siehe auch
Jumpereinstellung
1 Akku (optional)
2 Klemme für Schutzleiter (PE)
3 Netzkabel
4 Netzanschlussboard
5 Netzteil
6 Schraubklemme Kl. 1 zum Anschluss der Spannungsversorgung
