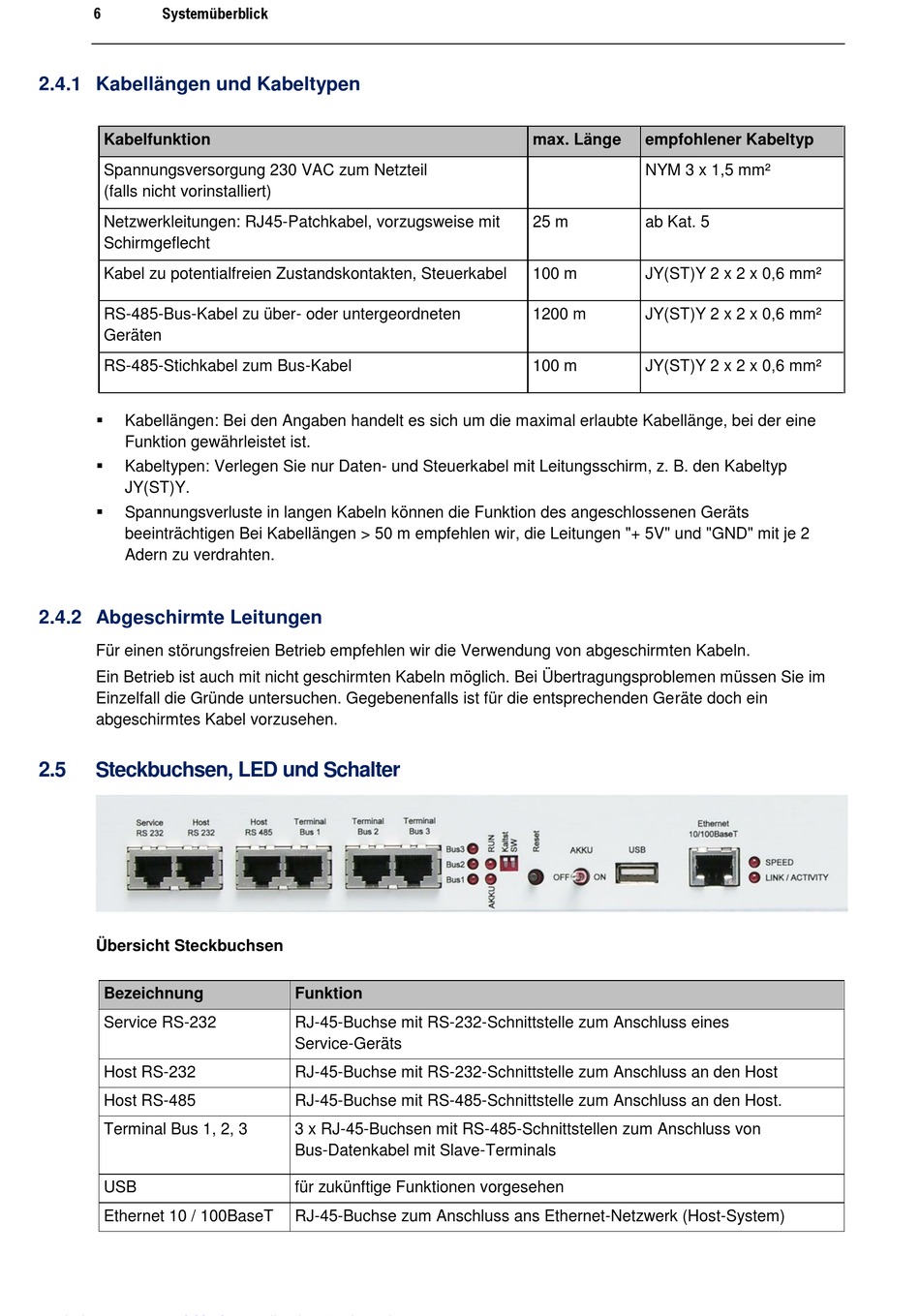

6 Systemüberblick
2.4.1 Kabellängen und Kabeltypen
Kabelfunktion
Spannungsversorgung 230 VAC zum Netzteil
(falls nicht vorinstalliert)
Netzwerkleitungen: RJ45-Patchkabel, vorzugsweise mit
Schirmgeflecht
Kabel zu potentialfreien Zustandskontakten, Steuerkabel
RS-485-Bus-Kabel zu über- oder untergeordneten
Geräten
RS-485-Stichkabel zum Bus-Kabel

Kabellängen: Bei den Angaben handelt es sich um die maximal erlaubte Kabellänge, bei der eine
Funktion gewährleistet ist.

Kabeltypen: Verlegen Sie nur Daten- und Steuerkabel mit Leitungsschirm, z. B. den Kabeltyp
JY(ST)Y.

Spannungsverluste in langen Kabeln können die Funktion des angeschlossenen Geräts
beeinträchtigen Bei Kabellängen > 50 m empfehlen wir, die Leitungen "+ 5V" und "GND" mit je 2
Adern zu verdrahten.

2.4.2 Abgeschirmte Leitungen

Für einen störungsfreien Betrieb empfehlen wir die Verwendung von abgeschirmten Kabeln.
Ein Betrieb ist auch mit nicht geschirmten Kabeln möglich. Bei Übertragungsproblemen müssen Sie im
Einzelfall die Gründe untersuchen. Gegebenenfalls ist für die entsprechenden Geräte doch ein
abgeschirmtes Kabel vorzusehen.
2.5

Steckbuchsen, LED und Schalter

Übersicht Steckbuchsen
Bezeichnung
Service RS-232
Host RS-232
Host RS-485
Terminal Bus 1, 2, 3
USB
Ethernet 10 / 100BaseT
Funktion
RJ-45-Buchse mit RS-232-Schnittstelle zum Anschluss eines
Service-Geräts
RJ-45-Buchse mit RS-232-Schnittstelle zum Anschluss an den Host
RJ-45-Buchse mit RS-485-Schnittstelle zum Anschluss an den Host.
3 x RJ-45-Buchsen mit RS-485-Schnittstellen zum Anschluss von
Bus-Datenkabel mit Slave-Terminals
für zukünftige Funktionen vorgesehen
RJ-45-Buchse zum Anschluss ans Ethernet-Netzwerk (Host-System)
max. Länge empfohlener Kabeltyp
NYM 3 x 1,5 mm²
25 m ab Kat. 5
100 m JY(ST)Y 2 x 2 x 0,6 mm²
1200 m JY(ST)Y 2 x 2 x 0,6 mm²
100 m JY(ST)Y 2 x 2 x 0,6 mm²
