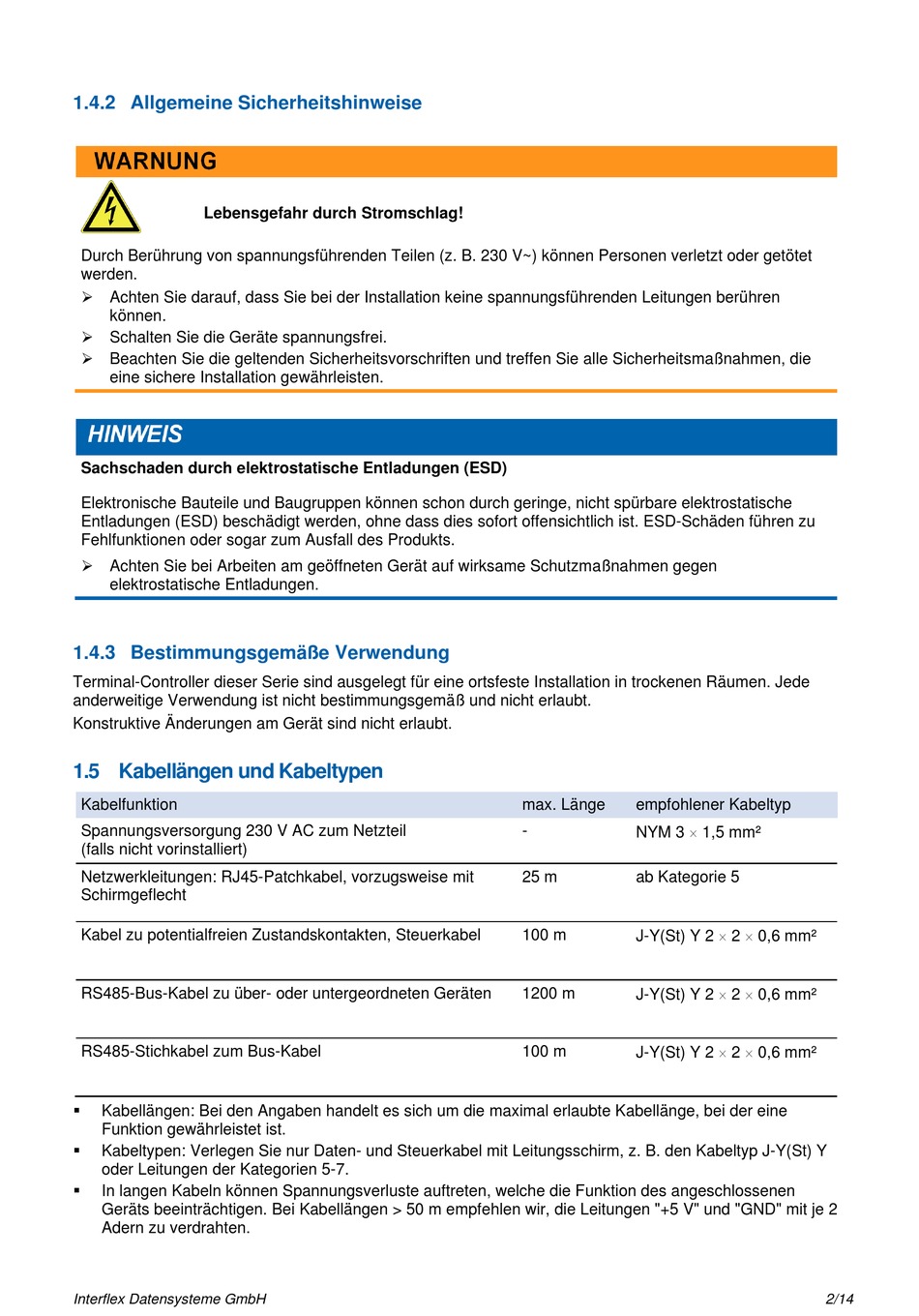

1.4.2 Allgemeine Sicherheitshinweise

§§
Lebensgefahr durch Stromschlag!
Durch Berührung von spannungsführenden Teilen (z. B. 230 V~) können Personen verletzt oder getötet
werden.
 Achten Sie darauf, dass Sie bei der Installation keine spannungsführenden Leitungen berühren
können.
 Schalten Sie die Geräte spannungsfrei.
 Beachten Sie die geltenden Sicherheitsvorschriften und treffen Sie alle Sicherheitsmaßnahmen, die
eine sichere Installation gewährleisten.
§§
Sachschaden durch elektrostatische Entladungen (ESD)
Elektronische Bauteile und Baugruppen können schon durch geringe, nicht spürbare elektrostatische
Entladungen (ESD) beschädigt werden, ohne dass dies sofort offensichtlich ist. ESD-Schäden führen zu
Fehlfunktionen oder sogar zum Ausfall des Produkts.
 Achten Sie bei Arbeiten am geöffneten Gerät auf wirksame Schutzmaßnahmen gegen
elektrostatische Entladungen.
§§
1.4.3 Bestimmungsgemäße Verwendung
Terminal-Controller dieser Serie sind ausgelegt für eine ortsfeste Installation in trockenen Räumen. Jede
anderweitige Verwendung ist nicht bestimmungsgemäß und nicht erlaubt.
Konstruktive Änderungen am Gerät sind nicht erlaubt.
1.5 Kabellängen und Kabeltypen
Kabelfunktion
Spannungsversorgung 230 V AC zum Netzteil
(falls nicht vorinstalliert)
Netzwerkleitungen: RJ45-Patchkabel, vorzugsweise mit
Schirmgeflecht
Kabel zu potentialfreien Zustandskontakten, Steuerkabel
RS485-Bus-Kabel zu über- oder untergeordneten Geräten
RS485-Stichkabel zum Bus-Kabel

Kabellängen: Bei den Angaben handelt es sich um die maximal erlaubte Kabellänge, bei der eine
Funktion gewährleistet ist.

Kabeltypen: Verlegen Sie nur Daten- und Steuerkabel mit Leitungsschirm, z. B. den Kabeltyp J-Y(St) Y
oder Leitungen der Kategorien 5-7.

In langen Kabeln können Spannungsverluste auftreten, welche die Funktion des angeschlossenen
Geräts beeinträchtigen. Bei Kabellängen > 50 m empfehlen wir, die Leitungen "+5 V" und "GND" mit je 2
Adern zu verdrahten.
Interflex Datensysteme GmbH
max. Länge empfohlener Kabeltyp
NYM 3  1,5 mm²
-
25 m ab Kategorie 5
J-Y(St) Y 2  2  0,6 mm²
100 m
J-Y(St) Y 2  2  0,6 mm²
1200 m
J-Y(St) Y 2  2  0,6 mm²
100 m
