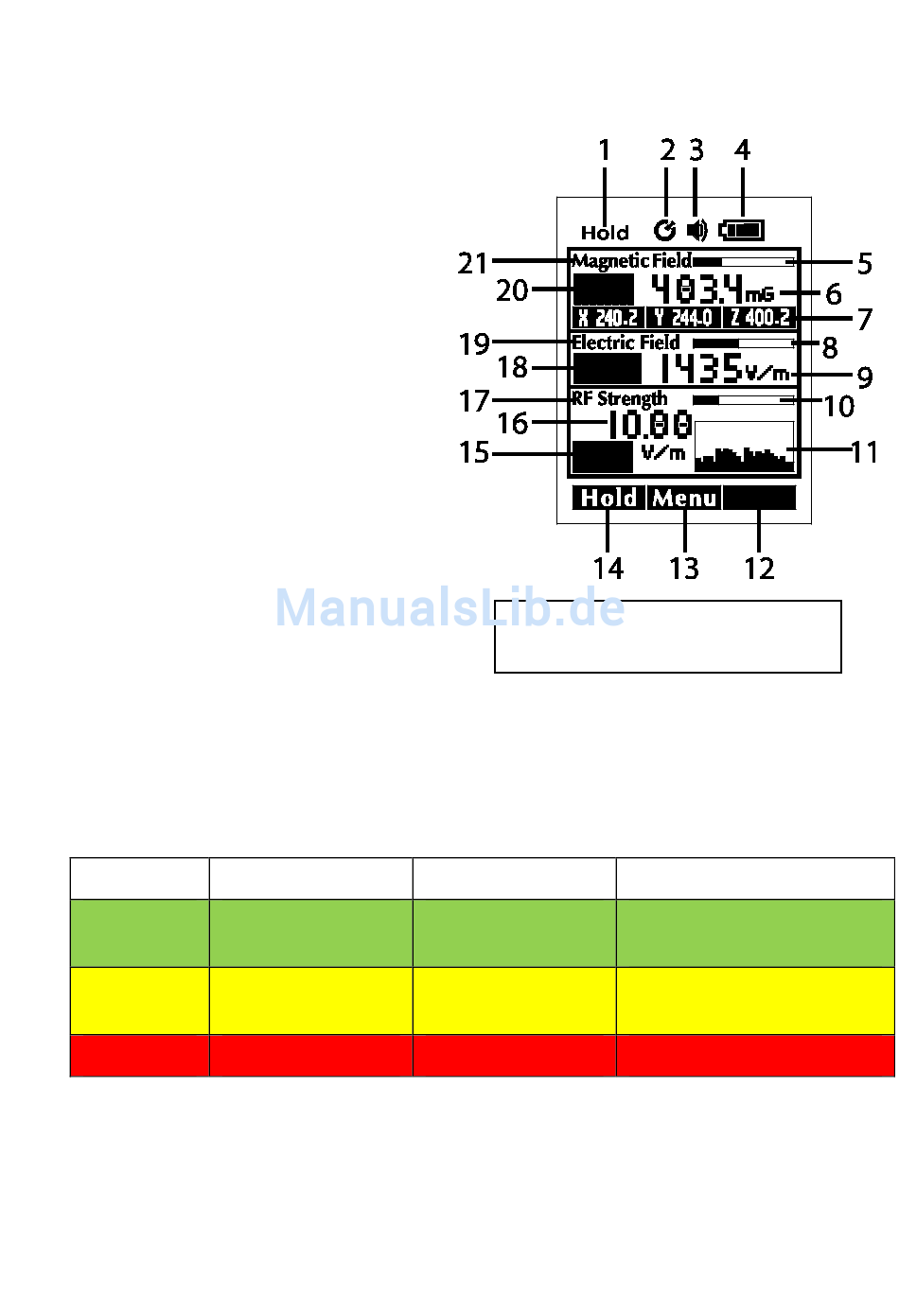

Displaybeschreibung
1.
Data Hold (Messwert einfrieren)
2.
Abschaltautomatik (APO)
3.
Akustischer Alarm
4.
Batteriestatus
5.
Balkenanzeige für magnetische Feldstärke
6.
Digitaler Messwert für magnetische Feldstärke
7.
Werte für XYZ-Achsen
8.
Balkenanzeige für elektrische Feldstärke
9.
Digitaler Messwert für elektrische Feldstärke
10. Balkenanzeige für HF-Feldstärke
11. Anzeige des HF-Feldstärkehistogramms
12. Auswählen
13. Menü
14. Hold/Enter
15. Farbcodierter Alarm für elektrische HF-Feldstärke*
16. Digitaler Messwert der HF-Feldstärke
17. Anzeigebereich der HF-Feldstärke
18. Farbcodierter Alarm für elektrisches NF-Feld*
19. Anzeigebereich der elektrischen Feldstärke
20. Farbcodierter Alarm für elektromagnetisches NF-Feld*
21. Anzeigebereich der magnetischen Feldstärke
*Farbcodierte Alarmtabelle (nur für Referenzzwecke) siehe auch Punkte 16, 19 und 21 oben.
Niedrig
Mittel
Hoch
Hinweis: Der Alarmsummer ertönt, wenn Messwerte den roten Bereich erreichen.
Umrechnungen
1 W/m² = 0,1 mW/cm² = 100 μW/cm².
Magnetische Felder
0 bis 10,00 mG
10,01 bis 100 mG
101 bis 2000 mG
Abbildung 2 – Beschreibung des
Elektrische Felder
0 bis 500 V/m
501 bis 1000 V/m
>1001 V/m
1 mW/m² = 0,1 μW/cm²
5
Displays
HF-Feldstärke
2
0 bis 0,99 mW/m
V/m)
1 bis 9,99 mW/m
2
(0.6~1,9
V/m)
>10 mW/m
2
(> 2 V/m)
EMF450-de-DE_V1.4 7/17
(0~0,59
