Expert Electronics

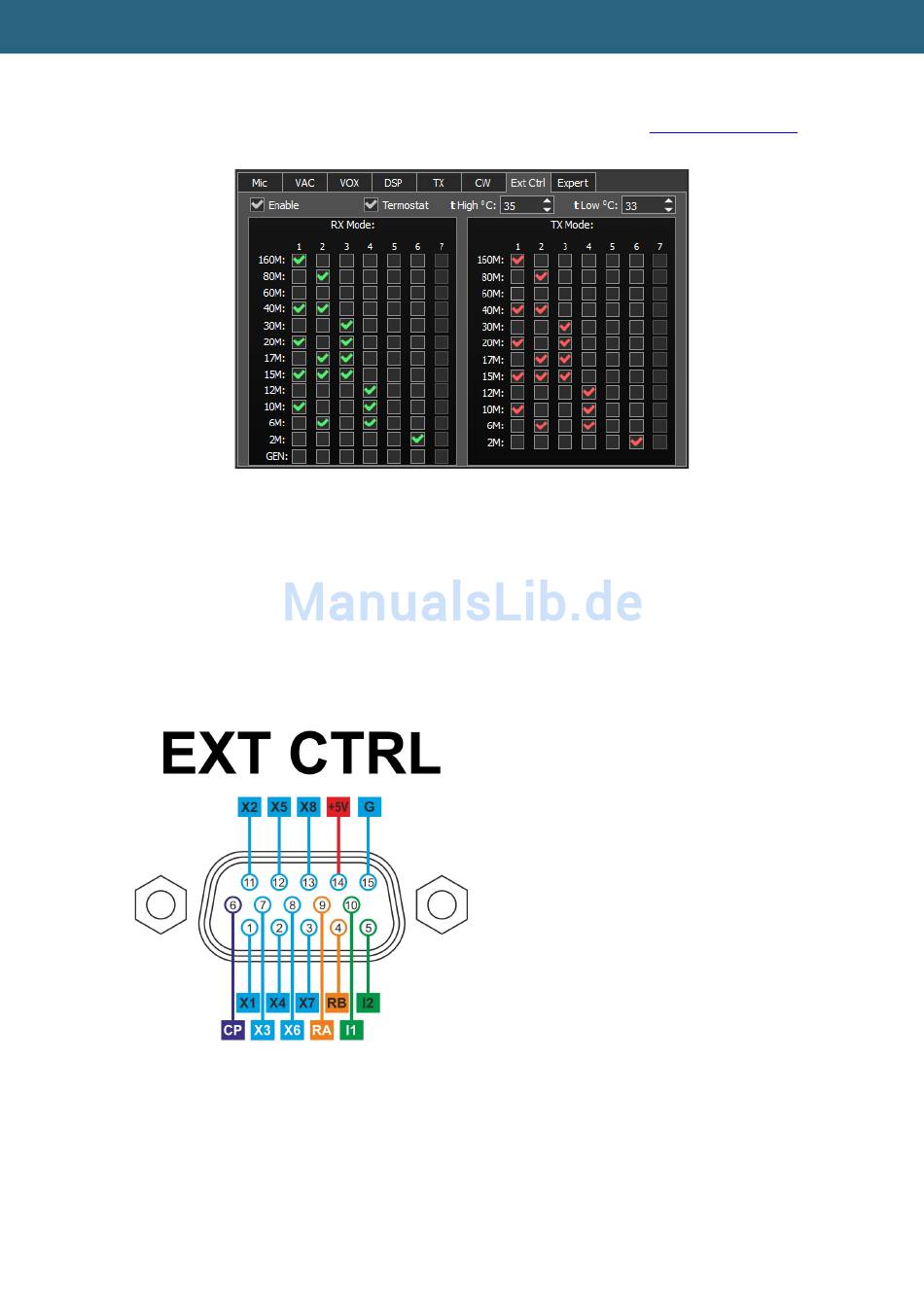

1.2.7 Option Menü - Device - Ext Control
Einstellung für die Ausgänge X1 – X6. Hier z.B. BCD-codiert zur Bandwahl einer
Endstufe, X1-X4 entsprechend A-D. Alle Ausgänge sind als „Open Kollektor"
(Stromsenke) ausgeführt.
Termostat:
tHigh:
tLow:
Hinweis: zur Steuerung von Relais Schutzdioden verwenden!
aktiviert X7 für eine Lüftersteuerung.
Grenzwert zum Einschalten des Lüfters.
Grenzwert zum Ausschalten des Lüfters.
DUC/DDC SDR Transceivers Series
Inhaltsverzeichnis
X1-X7
programmierbar, siehe oben
X8
PTT Ausgang
CP
Anschluss für Schutzdioden
+5V
Achtung max. 100mA!
G
Masse
I1
Eingang, z. Zt. undefiniert
I2
Eingang, z. Zt. undefiniert
RA
RS485 Interface
RB
RS485 Interface
10
