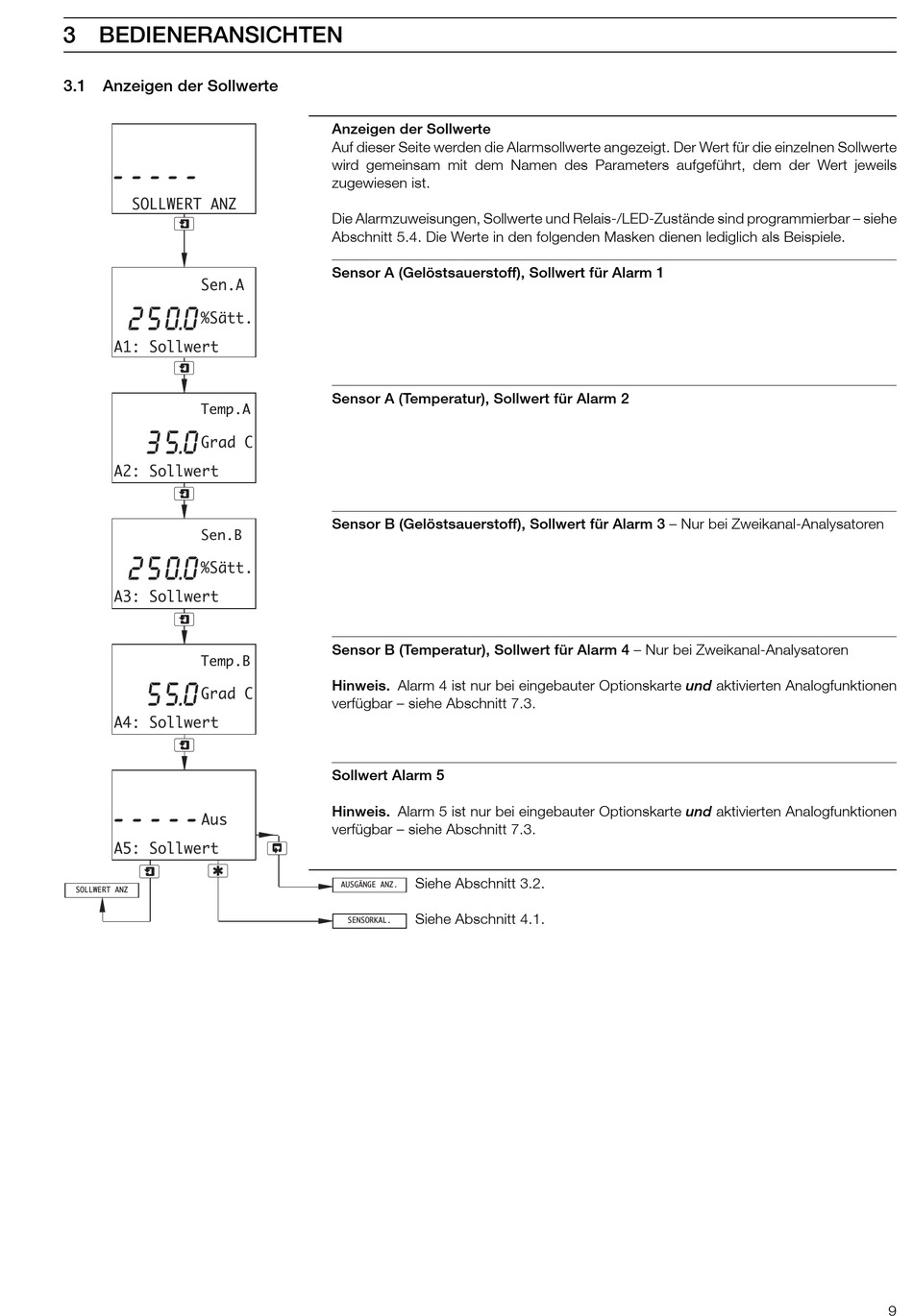

3 BEDIENERANSICHTEN

3.1 Anzeigen der Sollwerte

-----
SOLLWERT ANZ
Sen.A
250. 0
%Sätt.
A1: Sollwert
Temp.A
35. 0
Grad C
A2: Sollwert
Sen.B
250. 0
%Sätt.
A3: Sollwert
Temp.B
55. 0
Grad C
A4: Sollwert
-----
Aus
A5: Sollwert
SOLLWERT ANZ
Anzeigen der Sollwerte
Auf dieser Seite werden die Alarmsollwerte angezeigt. Der Wert für die einzelnen Sollwerte
wird gemeinsam mit dem Namen des Parameters aufgeführt, dem der Wert jeweils
zugewiesen ist.
Die Alarmzuweisungen, Sollwerte und Relais-/LED-Zustände sind programmierbar – siehe
Abschnitt 5.4. Die Werte in den folgenden Masken dienen lediglich als Beispiele.
Sensor A (Gelöstsauerstoff), Sollwert für Alarm 1
Sensor A (Temperatur), Sollwert für Alarm 2
Sensor B (Gelöstsauerstoff), Sollwert für Alarm 3 – Nur bei Zweikanal-Analysatoren
Sensor B (Temperatur), Sollwert für Alarm 4 – Nur bei Zweikanal-Analysatoren
Hinweis. Alarm 4 ist nur bei eingebauter Optionskarte und aktivierten Analogfunktionen
verfügbar – siehe Abschnitt 7.3.
Sollwert Alarm 5
Hinweis. Alarm 5 ist nur bei eingebauter Optionskarte und aktivierten Analogfunktionen
verfügbar – siehe Abschnitt 7.3.
Siehe Abschnitt 3.2.
AUSGÄNGE ANZ.
Siehe Abschnitt 4.1.
SENSORKAL.
9
