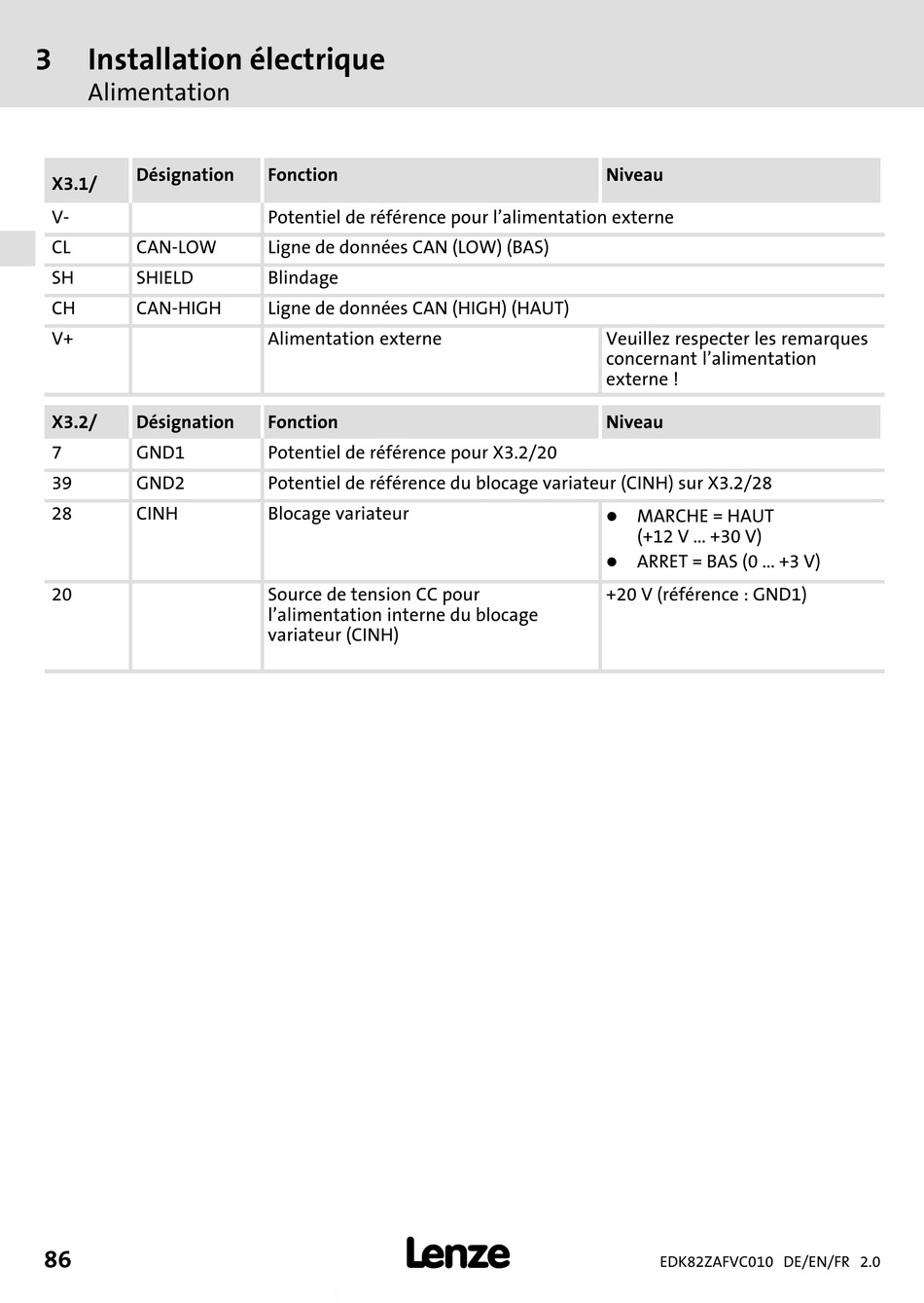

Lenze E82ZAFVC010 Montageanleitung Seite 86

3 Installation électrique
Alimentation
Désignation
X3.1/
V−
CL CAN−LOW
SH SHIELD
CH CAN−HIGH
V+
X3.2/ Désignation
7 GND1
39 GND2
28 CINH
20
86
Fonction
Potentiel de référence pour l'alimentation externe
Ligne de données CAN (LOW) (BAS)
Blindage
Ligne de données CAN (HIGH) (HAUT)
Alimentation externe
Fonction
Potentiel de référence pour X3.2/20
Potentiel de référence du blocage variateur (CINH) sur X3.2/28
Blocage variateur
Source de tension CC pour
l'alimentation interne du blocage
variateur (CINH)
l
Niveau
Veuillez respecter les remarques
concernant l'alimentation
externe !
Niveau
l
MARCHE = HAUT
(+12 V ... +30 V)
l
ARRET = BAS (0 ... +3 V)
+20 V (référence : GND1)
EDK82ZAFVC010 DE/EN/FR 2.0
