HINWEIS: Die Achse und die Kurbel des linken Pedals
haben ein Linksgewinde.
Beim Abschrauben des Pedals löst sich das Kabel des
Pedalsenders von der Achse.
HINWEIS: Wenn Sie den Vector erneut montieren, müssen
Sie das System neu kalibrieren.

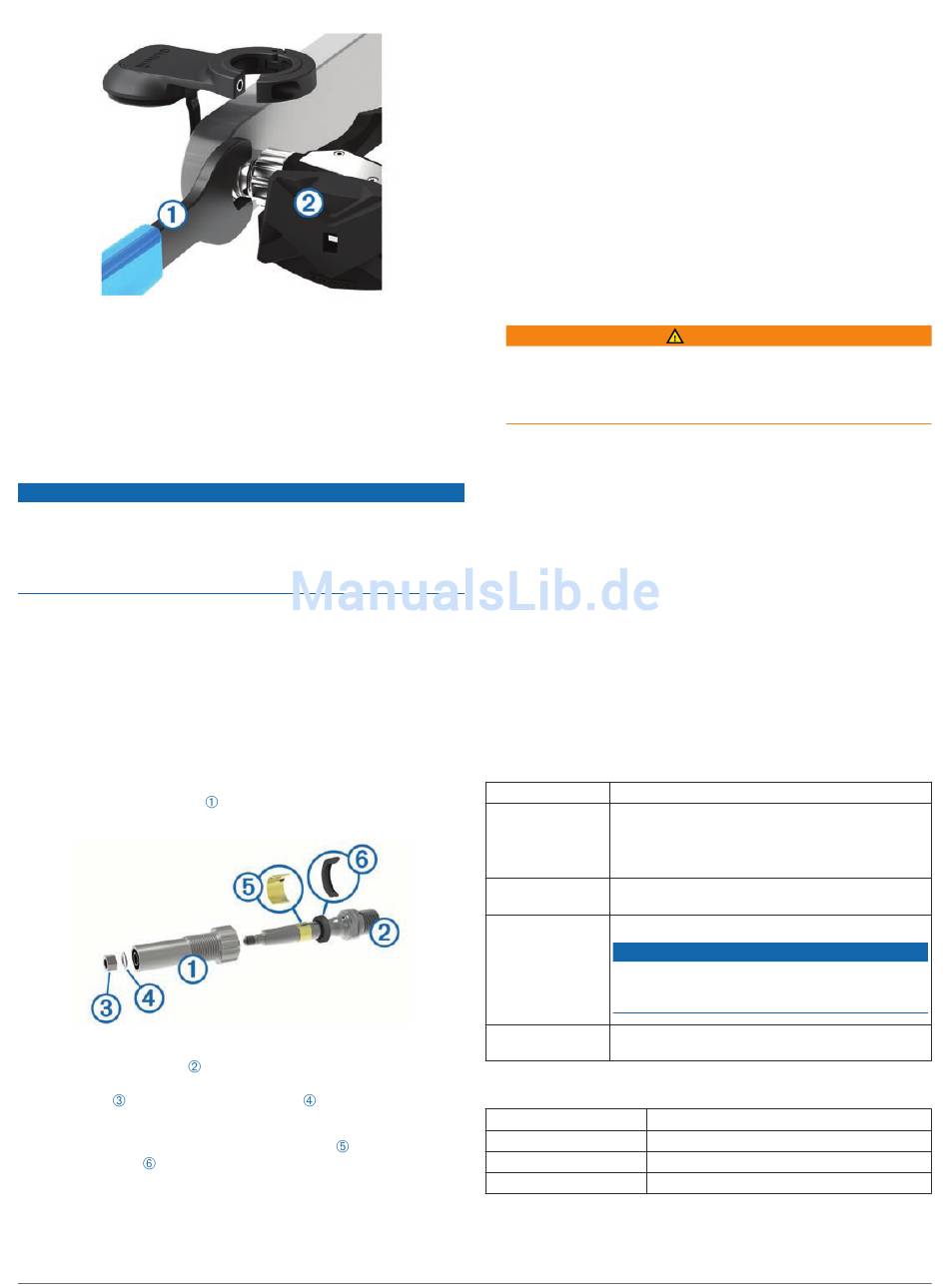

Auswechseln der Pedale und Lager
Sie benötigen ein Lagerachsen-Werkzeug (von Exustar
Shimano
), einen 8-mm-Sechskant-Steckschlüssel, einen 15-
®
mm-Pedalschlüssel und Schmiermittel für Fahrräder. Es können
auch andere geeignete Werkzeuge verwendet werden. Achten
Sie darauf, die Komponenten des Vector nicht zu beschädigen.
Wenn die Pedale beschädigt sind oder deutliche Anzeichen von
Abnutzung aufweisen, wechseln Sie die Pedale, Lager und
dazugehörigen Montageteile aus.
HINWEIS: Pedal und Lager werden beim Vector und Vector S
auf die gleiche Weise ausgewechselt. Sie sollten die Teile des
linken Pedals und die Teile des rechten Pedals getrennt
voneinander aufbewahren.
1
Entfernen Sie die Pedale und Pedalsender vom Fahrrad
(Entfernen von Pedalsendern und Pedale, Seite
2
Verwenden Sie das Lagerachsen-Werkzeug, um den
Pedalkörper vom Lager
HINWEIS: Das rechte Pedal hat ein Linksgewinde.
3
Entfernen Sie den Pedalkörper.
4
Halten Sie die Achse
Entfernen Sie dann mit dem 8-mm-Sechskant-Steckschlüssel
die Mutter
und die Unterlegscheibe
5
Trennen Sie das Lager von der Achse.
6
Entfernen Sie die Messing-Distanzscheibe
Staubdichtung
.
HINWEIS: Das rechte Pedal des Vector S umfasst nicht die
Messing-Distanzscheibe. Außerdem ist die Staubdichtung
umgekehrt.
7
Entfernen Sie das gesamte alte Schmiermittel von der Achse.
Geräteinformationen
HINWEIS
4).
zu schrauben.
mit einem Pedalschlüssel fest.
.
und die
8
Setzen Sie die neue Staubdichtung und die Messing-
Distanzscheibe auf die Achse.
Die sich verjüngende Seite der Staubdichtung und die
Messing-Distanzscheibe müssen auf das Unterteil der Achse
gerichtet sein.
9
Tragen Sie eine Schicht Schmiermittel für Fahrräder auf die
Achse auf.
10
Setzen Sie die Achse in das Lager ein.
11
Wischen Sie das gesamte überschüssige Schmiermittel ab.
12
Setzen Sie die neue Unterlegscheibe und die Mutter auf das
Ende der Achse auf.
HINWEIS: Die Mutter für die rechte Achse hat ein
Linksgewinde.
13
Ziehen Sie die Mutter mit dem 8-mm-Sechskant-
Steckschlüssel an.
Garmin empfiehlt ein Drehmoment von 10 Nm (7 lbf-ft). Falls
die Mutter nicht fest angezogen wird, könnte das Pedal
während der Fahrt abfallen, was zu Sachschäden sowie
schweren oder tödlichen Verletzungen führen kann.
14
Montieren Sie das neue Pedal. Schrauben Sie es dazu auf
das Lager, bis kein Abstand mehr verbleibt.
HINWEIS: Das rechte Pedal hat ein Linksgewinde.
15
Ersetzen Sie die Pedalsender und Pedale entsprechend den
™
oder
Installationsanweisungen
Pedalsenders, Seite
16
Drehen Sie die Tretkurbel, um zu überprüfen, ob ausreichend
Spiel vorhanden ist und die Drehbewegung der Pedale
störungsfrei verläuft.
Nach dem Auswechseln der Pedale und Lager müssen Sie das
System neu kalibrieren.
Aufbewahrung des Vector
Wenn Sie das Fahrrad transportieren oder den Vector für
längere Zeit nicht verwenden, empfiehlt Garmin, den Vector zu
entfernen und in der Produktverpackung aufzubewahren.
Technische Daten: Vector
Batterietyp
Batterie-Betriebs-
zeit
Betriebstempe-
ratur
Wasserbeständig-
keit
Funkfrequenz/
Protokoll
Technische Daten: USB ANT Stick
Stromversorgung
Betriebstemperatur
Funkfrequenz/Protokoll
Übertragungsreichweite
Informationen zum Akku
Der Vector überwacht den Akkuladestand beider Pedalsender
und sendet Statusinformationen an den Edge. Wenn eine
WARNUNG
(Montieren des Pedals und des
1).
Auswechselbare CR2032-Batterie, 3 Volt
Mindestens 175 Stunden Fahrzeit
HINWEIS: Der Pedalsender an der rechten Kurbel
entlädt die Batterie schneller als der Pedalsender
an der linken Kurbel.
-20 °C bis 50 °C (-4 °F bis 122 °F)
IPX7
HINWEIS
Tauchen Sie die Komponenten nicht in Wasser
ein, und reinigen Sie sie nicht mit einem Hoch-
druckreiniger.
ANT+ Funkübertragungsprotokoll, 2,4 GHz
USB
-10 °C bis 50 °C (14 °F bis 122 °F)
ANT+ Funkübertragungsprotokoll, 2,4 GHz
Ca. 5 m (16,4 Fuß)
™
5
