- Seite 1 Montageanleitung CTS 602 by Nilan VPM 120 VPM 240 VPM 360 VPM 480 VPM 560 Version: 10.00, 13-04-2015 Software-version: 2.30...
-
Seite 2: Inhaltsverzeichnis
Datalog ............................. 25 Abmessungen ..........................26 Zubehör / Ersatzteile ........................28 Figurenübersicht Figur 1: CTS 602 Bedienpaneel ...................... 4 Figur 2: Aufstellung des Gerätes ..................... 5 Figur 3: Montage vom Siphon ......................6 Figur 4: Vorschlag zum Mischkreis ....................7 Figur 5: CTS 602 Bedienpaneel .................... -
Seite 3: Generelle Informationen Vor Der Montage
Das Gerät wird standardmäßig mit F5 Filter in der Abluft und F7 Filter in der Frischluft geliefert. Die Bedienung des Gerätes erfolgt über das externe Bedienpaneel, der Steuerung – CTS 602. Unter anderem werden folgende Funktionen zur Verfügung gestellt: menuebasierte Regelung, Wochenprogramm, zeitabhängiger Filteralarm, Prog... -
Seite 4: Elektromontage

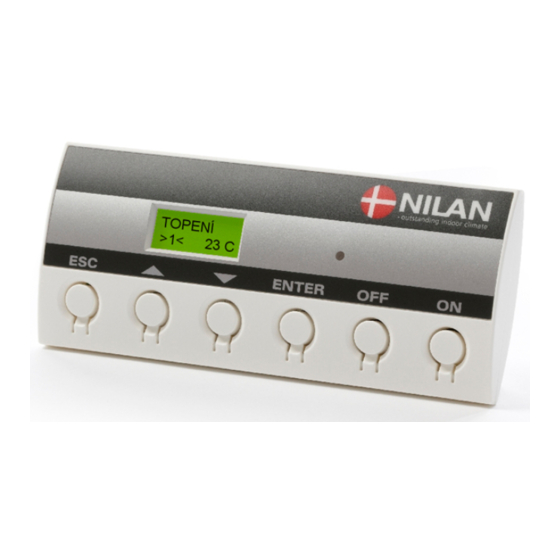

Auskühlung des Gebäudes zu verhindern; wenn die primäre Heizung ausge- fallen ist. Figur 1: CTS 602 Bedienpaneel Ist das Gerät mit einem Wassernachheizregister ausgerüstet, müssen Regelventil und Zirkulati- onspumpe - entsprechend des beigefügten Elektroschaltplan angeschlossen werden. -
Seite 5: Aufstellung Vom Vpm
Gerät montiert (Flexschlauch / Schallflex oder ähnliches). Es wird empfohlen Klappen zu montieren um ein Einfrieren und Wärmeverluste außerhalb des Betriebes zu vermeiden. Die Klappen können über die CTS 602 Steuerung geregelt werden. Das Gerät muss waagerecht aufgestellt werden um den Kondensablauf zu gewährleisten. Der Kondensablauf fordert eine min. -
Seite 6: Kondensatablauf / Siphon
Kondensatablauf / Siphon Die VPM Typen werden mit Kondensablauf (PVC - DN 20mm ) geliefert Der Ablauf ist unter dem Fortluftstutzen platziert. Bei der Lieferung ist der Ablauf durch einen Beschlag gegen Transport- schäden geschützt. Der Beschlag muss demontiert werden, bevor ein Siphon montiert werden kann. -
Seite 7: Nachheizregister, Wasser (Optional)
Nachheizregister, Wasser (optional) Der Anschluss des Nachheizregisters muss von einem autorisierten Wasserinstallateur ausgeführt werden. Wenn das Gerät außerhalb der Gebäudehülle montiert ist, muss die Installation gegen Frostschäden gesichert werden. Das Wassernachheizregister wird – sofern bestellt - werksseitig montiert. Bei Nachrüstung eines Wassernachheizregisters muss das Register in der Steuerung aktiviert werden;... -
Seite 8: Richtleistungen Der Nachheizregister
Richtleistungen der Nachheizregister Die Tabellen unten zeigen die Wärmeleistung bei verschiedenen Vor- und Rücklauftemperaturen - bei 5°C Zulufttemperatur nach der Wärmepumpe und vor dem Nachheizregister. Leistungsdaten für VPM 120 Wassernachheizregister Rohranschluss: Ø15mm (bei Werksmontage) Zulufttemperatur hydrauli- luft- Vorlauf- scher seitiger Wasser- Kv-Wert (bei 5C Luft vor... - Seite 9 Leistungsdaten für VPM 360 Wassernachheizregister Rohranschluss: Ø22mm (bei Werksmontage) Zulufttemperatur hydrau- luft- Vorlauf- (bei 5C Luft vor lischer seitiger Wasser- Kv-Wert /Rücklauf- Luftmenge Leistung dem Nachheiz- Druck- Druck- menge für Ventil temperatur register) verlust verlust [°C] [m3/h] [kW] [°C] [kPa] [Pa] [l/h] 40/30...
- Seite 10 Leistungsdaten für VPM 560 Wassernachheizregister Rohranschluss: Ø22mm (bei Werksmontage) Zulufttemperatur hydrau- luft- Vorlauf- (bei 5C Luft vor lischer seitiger Wasser- Kv-Wert für /Rücklauf- Luftmenge Leistung dem Nachheiz- Druck- Druck- menge Ventil temperatur register) verlust verlust [°C] [m3/h] [kW] [°C] [kPa] [Pa] [l/h] 40/30...
-
Seite 11: Nachheizregister ( Elektro ), Optional
Nachheizregister ( elektro ), optional Das Elektronachheizregister wird intern im Gerät montiert, und ist schon montiert wenn das Gerät mit Elektronachheizregister bestellt wird. Bei Nachrüstung vom Elektronachheizregister, muss das Register in der Steuerung aktiviert werden; siehe Beschreibung auf Seite 14. ... - Seite 12 Leistungsdaten für VPM 480 Elektronachheizregister Zulufttemperatur Luftmenge (bei 5C Luft vor dem Leistung Nachheizregister) [m3/h] [kW] [°C] 1.200 2.400 3.600 4.800 Leistungsdaten für VPM 480 Elektronachheizregister Zulufttemperatur Luftmenge (bei 5C Luft vor dem Leistung Nachheizregister) [m3/h] [kW] [°C] 1.400 2.800 4.200 5.600 Leistungsdaten für VPM 480 Elektronachheizregister...
-
Seite 13: Programmierung Der Cts 602 Steuerung
Programmierung der CTS 602 Steuerung In diesem Abschnitt wird das Servicemenü in der CTS 602 Steuerung beschrieben. Für den alltäg- lichen Betrieb sehen Sie bitte in der mitgelieferten Bedienungsanleitung nach. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 14: Heizung W-Heizrg
Heizung W-Heizrg Das Gerät ist für die Montage eines Nachheizregisters vorbereitet. Wenn das Register ab Werk montiert ist, ist das Register auch in der Steuerung aktiviert. Das Gerät kann mit einem Wasser- oder Elektronachheizregister montiert werden. Das Register muss in der Steuerung aktiviert werden, damit die Regelung und Frostschutzsicherung funktioniert. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 15: Luft Qualität
Luft Qualität Im Menü „Luft Qualität“ ist es möglich, zwischen Feuchtesteuerung und Feuchte- + CO -Steuerung zu wählen, falls der / die Sensor(en) installiert ist. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren... -
Seite 16: Luftwechsel
Luftwechsel Im Menü ”Luftwechsel” gibt die Möglichkeit zur Programmierung von 4 Lüfterstufen (Luftmengen) für das Gerät. Die Zu- und Abluftstufen können individuell programmiert werden. Es ist möglich einen min. Zuluftstufe und eine min. bzw. max. Abluftstufe zu programmieren. Ebenfalls ist es möglich eine Verzögerung zwischen Einschaltung des Gerätes und dem Anlauf der Ventilatoren zu programmieren, damit evtle. -
Seite 17: Abtauen
Abtauen Im Menü ”Abtauen” ist es möglich die Ventilatoren - während der Abtauung des Verdampfers in der Abluft - ein- oder auszuschalten. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen... -
Seite 18: Temp. Steuerung
Temp. Steuerung Im Menü ”Temp. Steuerung” ist es möglich die Temperaturfühler, wonach das Gerät regelt, zu programmieren. Die min. Temperatur wobei die Anlage ausschaltet um weitere Abkühlung vom Gebäude - beim Ausfall der primären Heizung - zu verhindern, wird auch hier eingestellt. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen... -
Seite 19: Zuluft Steuerung
Zuluft Steuerung Im Menü ”Zuluft Steuerung” ist es möglich den Regler, der die Zulufttemperatur kontrolliert, ein- zustellen. Diese Parameter dürfen nur von Fachleuten geändert werden. (Bitte sehen Sie Seite 20 zur Wiederherstellung der Werkseinstellungen). Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp... -
Seite 20: Raum Steuerung
Raum Steuerung Im Menü ”Raum Steuerung” ist es möglich den Regler, der die Raumtemperatur kontrolliert, ein- zustellen. Das Menü wird NICHT angezeigt, wenn T7 als steuerende Fühler unter dem Menü Temp. Kontrol gewählt worden ist. Diese Parameter dürfen nur von Fachleuten geändert werden. (Bitte sehen Sie Seite 22 zur Wiederherstellung der Werkseinstellungen). -
Seite 21: Reset
Reset Im Menü ”Reset” ist es möglich automatische Reset vom Gerät bei Hoch- und Niederdruck Störun- gen. Feueralarmmeldungen, die durch Feueralarmübungen oder Tests ausgelöst wurden, lassen sich automatisch bestätigen. Voraussetzung für die Bestätigung ist jedoch, dass der Eingang des sog. Brandthermostats in den Normalzustand zurückgekehrt ist. -
Seite 22: Preset
Preset Im Menü ”Preset” ist es möglich die Werkseinstellungen wiederherzustellen. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen - OFF um die Anlage aus zu schalten... -
Seite 23: Manuell
Manuell Im Menü ”Manuell” ist es möglich, die Funktionen des Gerätes manuell zu testen. Auf dem CTS602 Paneel drücken Sie: - ESC um einen Menuepunkt rückwärts zu gehen - qp um zwischen Menueebenen zu wechseln um die Werte eines aktivierten Menuepunktes zu ändern - ENTER um einen Menuepunkt zu aktivieren - ENTER um eine Einstellung zu bestätigen - OFF... -
Seite 24: Modbus
Modbus ENTER HEIZUNG SERVICE W-HEIZRG LUFT QUALITÄT LUFT WECHSEL ABTAUEN TEMP. STEUERNG ZULUFT STEUERNG RAUM STEUERNG RESTART PRESET MANUELL Modbus-Kommunikation [1..247] MODBUS DATALOG INTV Figur 17: Das "Modbus"- Menü Side 24 af 29 Änderungen vorbehalten... -
Seite 25: Datalog
Datalog Das Intervall der Datenprotokollierung wird über das Menü SERVICE - DATALOG INTV mit einem Wert von 1 bis 120 Minuten eingestellt. Bei Einstellung 0 / OFF werden die Daten nicht regelmäßig sondern nur bei Ereignissen und Alarmmeldungen erfasst. Damit die Protokolldatei nicht zu groß... -
Seite 26: Abmessungen
Abmessungen Die Abmessungen sind unten von einer ”Linksvariante” gezeigt (Zuluft linkt von der Bedienseite gesehen). Bei ”Rechtvarianten” sind die Anlagen spiegelverkehrt. Vor- und Rücklauf für Wassernachheizregister Zuluft Aussenluft Abluft Fortluft Kondensatablauf (20 mm) Figur 19: Dimensionen Side 26 af 29 Änderungen vorbehalten... - Seite 27 VPM 120 1.975 1.000 Ø315 VPM 240 2.155 1.240 1.200 Ø400 VPM 360 2.255 1.400 1.200 Ø500 VPM 120 2.976 1.975 VPM 240 3.260 2.155 VPM 360 3.360 2.255 Gewicht ohne Verpackung Vorsicherung Spannungsversorgung [kg] [V]AC VPM 120 3x13 VPM 240 3x16 VPM 360 3x16...
-
Seite 28: Zubehör / Ersatzteile
Zubehör / Ersatzteile VPM 120 Filterklasse Bezeichnung Anzahl Nilan Artikelnummer HI-FLO 490x392 – 4x380 – 40 F5 (Standard bei Abluft) 3948 HI-FLO 490x392 – 8x380 – 85 F7 (Standard bei Zuluft) 3949 VPM 240 Filterklasse Bezeichnung Anzahl Nilan Artikelnummer HI-FLO 592x490 – 6x380 – 40... - Seite 29 Siphonheizung ( Heizkabel ) Anlage Bezeichnung Nilan Artikelnummer VPM 120 VPM 240 VPM 360 Siphonheizung 2172 VPM 480 VPM 560 Sperrklappe Anlage Bezeichnung Spannung Nilan Artikelnummer VPM 120 DTBU315 8432 VPM 240 DTBU400 230V (AC) 8433 VPM 360 DTBU500 8434...
