Planungshandbuch
Inhalt
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . 2
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Maximale Abluftrohrlängen . . . . . . . . . . . . . . . . . . . . 5
Gerätekühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Körperkühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Abluftzubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . 8
Sound-System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Steuerungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Klimagerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
AQUA / AROMA SYSTEM. . . . . . . . . . . . . . . . . . . . . . 8
IR-Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
EN 60335-2-27:2003+A1:2009
Die Ultra Performance Plus-Technologie kombiniert die 
Gesichtsbräuner-Einheiten mit UV-B-optimierten Spaghetti-
Lampen. Dies sorgt für eine maximale und normgerechte
Bräunungsintensität sowie für einen besonders lang anhalten-
den Bräunungseffekt.
Je nach Studio-Philosophie können Dynamic Power-Geräte
zum Beispiel besonders stromsparend oder mit optimierter
Bräunungsleistung betrieben werden. Einfach per Software-
Einstellung über den autorisierten Service-Partner. Und das 
alles ohne Lampenwechsel und Umbauten am Bräuner.
Bei stromsparender Einstellung verlängert sich die Lampen-
lebensdauer auf bis zu 1.000 Stunden. Auch sorgt das entspre-
chende Power Setting für gleichmäßige Ansteuerung der Lam-
pen bis zur maximal gewählten Powerstufe über die gesamte
Lampenlebensdauer. 
AQUA SYSTEM & AROMA sowie Klimagerät bieten serien-
mäßig Erfrischung. Der geschlossene Bräunungstunnel sorgt
dafür, dass die eingestellte Wunschtemperatur schnell erreicht
und konstant gehalten wird.

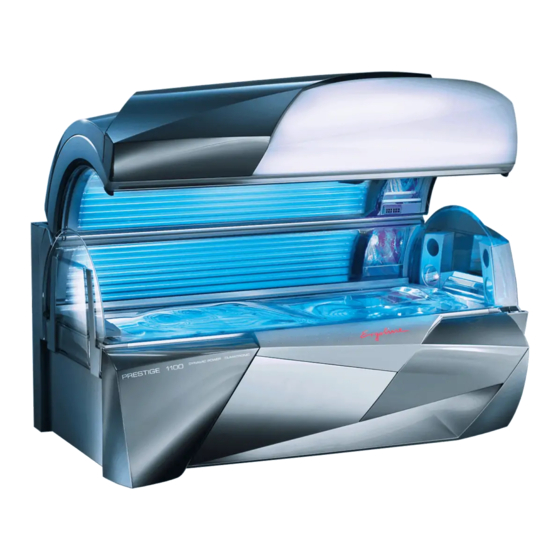

Dynamic Power Climatronic Plus
Prestige 1100-S
Prestige 1100-S - 1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ergoline Prestige 1100-S Dynamic Power Climatronic Plus

  • Seite 1: Inhaltsverzeichnis

    Planungshandbuch Prestige 1100-S Die Ultra Performance Plus-Technologie kombiniert die  Gesichtsbräuner-Einheiten mit UV-B-optimierten Spaghetti- Lampen. Dies sorgt für eine maximale und normgerechte Bräunungsintensität sowie für einen besonders lang anhalten- den Bräunungseffekt. Je nach Studio-Philosophie können Dynamic Power-Geräte zum Beispiel besonders stromsparend oder mit optimierter Bräunungsleistung betrieben werden.
  • Seite 2: Gerätebeschreibung

    Prestige 1100-S Planungshandbuch Gerätebeschreibung 1. Luftdüsen Gesichtskühlung 2. Gesichtsbräuner (UV-Hochdrucklampen + 3 UV-Niederdrucklampen) 3. Schulterbräuner mit Soundsystem 4. Kopfhörer- und MP3-Anschluss 5. Infrarot-Schnittstelle 6. Acrylglasliegescheibe Unterteil 7. Zwischenscheibe 8. UV-Niederdrucklampen, Unterteil 9. Luftdüsen Körperkühlung Fußende 10. UV-Niederdrucklampen, Seitenteil 11. UV-Niederdrucklampen, Oberteil 12.
  • Seite 3: Technische Daten

    Planungshandbuch Prestige 1100-S Technische Daten Elektrische Daten Geräuschemission Nennleistungsaufnahme: 17 800 W Schalldruckpegel: 63,1 db (A) Nennspannung: 400 – 415 V 3N~ Zu- und Abluft Nennfrequenz: 50 Hz Temperaturdifferenz Abluft/Zuluft: 16 °C Nennabsicherung: 3 x 35 A (träge) Max. Luftbedarf: 2900 m Anschlussleitung (zum Beispiel): H05VV-F 5G 6 mm²...
  • Seite 4: Abmessungen

    Prestige 1100-S Planungshandbuch Abmessungen 1573 mm 953 mm 205 mm 1576 mm B– 1500 mm L (ohne Schulterbräuner) 2234 mm L (mit Schulterbräuner) 2380 mm L (mit geschlossenem 2390 mm Bräunungstunnel) 2200 mm 1756 mm 235 mm 15002 / 1 243 mm 867 mm 1120 mm...
  • Seite 5: Maximale Abluftrohrlängen

    Planungshandbuch Prestige 1100-S Maximale Abluftrohrlängen Berechnungsgrundlage (ohne Zusatzlüfter): Gegendruck 100 Pascal Luftdruck 100.000 Pascal Lufttemperatur 40 °C Dichte 1,112 kg/m dynamische Zähigkeit der Luft 1,92E-05 Pa x s Rauigkeit 90°-Bogen in zul. Länge Wellrohr (im Mittel) Volumenstrom Verlustbeiwert der Leitung der geraden ...
  • Seite 6: Gerätekühlung

    Prestige 1100-S Planungshandbuch Gerätekühlung Zur Gerätekühlung wird Kabinen- bzw. Studioluft durch die Luftschlitze in der Front- blende des Bräunerunterteils (1) und über die Filtermatten im Oberteil (2) angesaugt (Zuluft). Die angesaugte Luft wird zunächst durch Filterpakete gereinigt, weiter an den erwärm- ten UV-Nieder- und Hochdrucklampen vorbeigeführt und schließlich als erwärmte ...
  • Seite 7: Abluftzubehör

    Planungshandbuch Prestige 1100-S Abluftzubehör Der Anschluss an ein Zentralabluftsystem ist nach oben, oben rechts, oben links und nach hinten möglich. Die hierfür vorgesehenen Öffnungen befinden sich oberhalb am Zentralabluftstutzen. Wellrohr Eine ausreichende Geräteentlüftung ist bis zu einer Abluftrohrlänge von 10 Metern (oh- ne 90°-Bogen) möglich.
  • Seite 8: Elektrischer Anschluss

    Prestige 1100-S Planungshandbuch Elektrischer Anschluss Anschlussleitung beigelegt elektr. Steuerleitung für Münzgeräte keine Leitung für externe Musik und Kanalwahl keine Sound-System Bezeichnung: Artikel-Nr. Bemerkungen 100000857 Serienausstattung 3D-Sound-Unit mit Schulterbräuner Verdrahtungssatz Audio 50000060 inklusive Kanalwahl Verdrahtungssatz Audio 50000061 ohne Kanalwahl 1) beinhaltet Voice Guide, MP3-Dock-in und SD-Card-Slot Steuerungen Steuerung Artikel-Nr.
