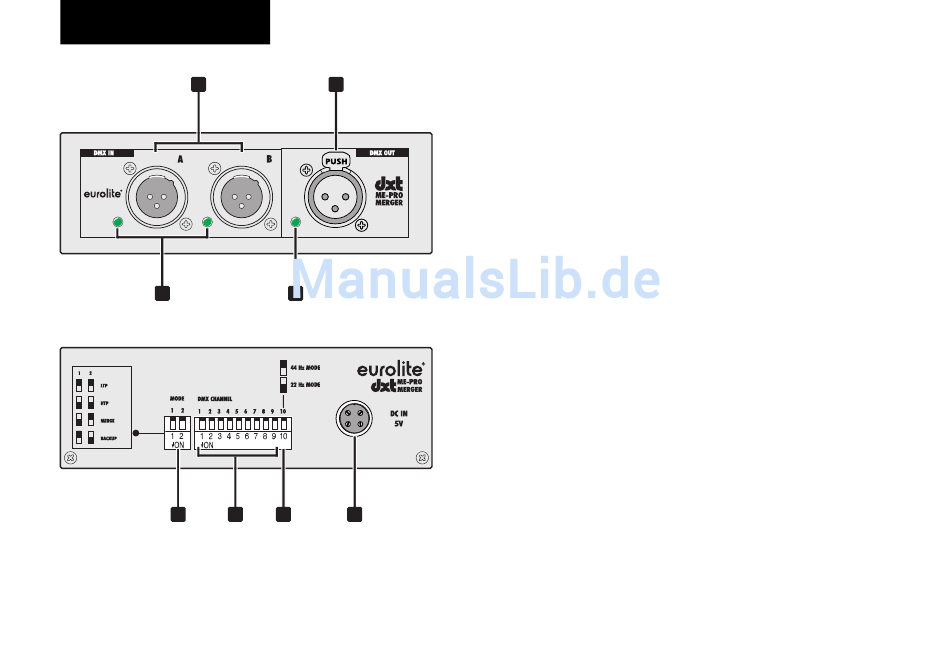

Geräteübersicht
1
2
5
6
4
Deutsch
3
4
7
8
1 DMX512-Eingänge
2 x dreipolig XLR, male
2 DMX-Anzeige
• Blinkt grün: DMX-Signal liegt an
Leuchtet rot: kein DMX-Signal
•
3 DMX512-Ausgang
1 x dreipolig XLR, female
4 Frequenzanzeige
• Blinkt grün: DMX-Ausgabe mit 44 Hz
Blinkt orange: DMX-Ausgabe mit 22 Hz
•
5 Schalter MODE
Zum Einstellen der Betriebsart: LTP, HTP, Merge
oder Backup.
6 Adressschalter 1-9
Zum Einstellen der Startadresse (Binärzahl) für
Eingang B im Merge-Modus.
7 Schalter 10
Zum Einstellen der Ausgabefrequenz: oben =
44 Hz, unten = 22 Hz.
8 Netzanschluss
Stecken Sie hier die Anschlussleitung des Netzteils
ein und fixieren Sie sie mit der Überwurfmutter.
