TASTI: Modello di tasti presenti sulla pulsantiera.

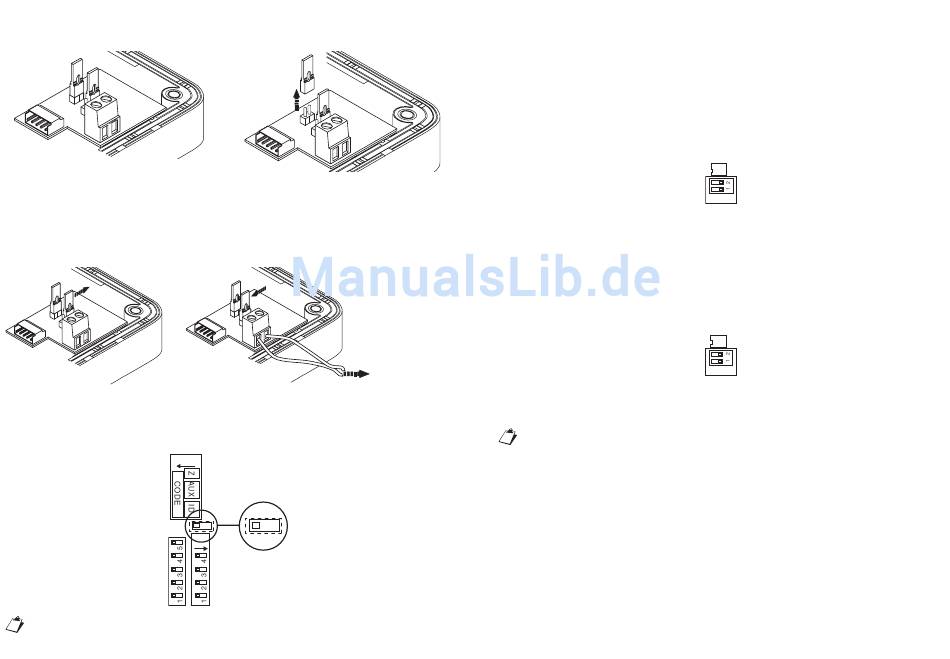

Jumper inserito per realizzare pulsantiere con tasti
piccoli Sch. 1128/1 (default).
ALIMENTAZIONE LED ILLUMINAZIONE CARTELLINI
Qualora sia necessario alimentare i led di illuminazione dei cartellini con un'alimentazione supplementare
oltre a quella del sistema, si dovrà prevedere un trasformatore Sch. 9000/230 per ogni pulsantiera e si
dovrà agire sulla posizione del secondo Jumper.
Jumper in posizione 1
nessuna alimentazione esterna (default).
IMPOSTAZIONI TERMINAZIONI DI LINEA
Sui posti esterni è presente un interruttore (Z) che permette di inserire la terminazione di linea. È necessario
attivare la terminazione in tutti i dispositivi cablati alla fi ne di una linea che non riparte con un'altra tratta dagli
stessi morsetti del dispositivo (fi ne linea).
ON
I posti esterni non possono essere collegati in modo entra-esci. La terminazione di linea dovrà essere
quindi sempre in posizione "ON" (posizione di default).
8
Jumper non inserito per realizzare pulsantiere con
tasti grandi Sch. 1128/2.
Jumper in posizione 2
alimentazione esterna.
Sch. 9000/230
DS1082-017B
PROGRAMMAZIONI OPZIONALI PER PRESTAZIONI AGGIUNTIVE
Dopo avere verifi cato il funzionamento base del sistema, solo se sono richieste le seguenti prestazioni,
è necessario effettuare le opportune operazioni di programmazione:
APRIPORTA LIBERO SU POSTO ESTERNO
La prestazione è usata tipicamente su postazioni secondarie.
Se un posto esterno secondario è in apriporta 'libero', è necessario defi nire qual'è l'ultimo degli utenti di
colonna che può aprire la porta tramite pressione del pulsante apriporta senza essere in collegamento fonico.
La colonna è defi nita dalla sequenza di codici compresa tra CODE e il codice impostato in questa fase di
programmazione (codice dell'ultimo utente di colonna).
1. Per entrare in programmazione, impostare i dip-switch ID al valore 0; il posto esterno emette un bip ogni
5 secondi ad indicare lo stato di programmazione.
2. Premere brevemente l'ultimo pulsante della pulsantiera connessa con il posto esterno (pulsante
dell'ultimo utente di colonna). Il posto esterno emette un bip a conferma dell'avvenuta programmazione.
Rilasciare il pulsante subito.
3. Riposizionare i dip-switch ID al valore corretto.
AUTOINSERZIONE SU TELECAMERE DI CONTROLLO
Se sono presenti le telecamere di controllo, sulla postazione Master è necessario programmare la funzione.
1. Per entrare in programmazione, impostare i dip switch ID al valore 0; il posto esterno emette un bip ogni
5 secondi ad indicare lo stato di programmazione.
2. Premere brevemente il pulsante androne (PA-GND); il modulo emette un bip ad indicare l'avvenuta
programmazione della funzione.
3. Riposizionare i dip-switch ID al valore corretto.
Per disabilitare la prestazione ripetere i punti da 1 a 3. Il modulo emette una serie di bip ad indicare la
disabilitazione della funzione.
DS1082-017B
ID
ID=0
ID
ID=0
