PROGRAMMAZIONE COLORE LED
1. Premere il pulsante di programmazione colori led.
2. Premere il tasto 2 per scorrere la tavola dei colori. Con il tasto 1, si torna indietro nella selezione.
I colori disponibili sono 37 e saranno proposti nel seguente modo: illuminazione con colori
tradizionalmente usati per le pulsantiere (verde smeraldo, blu, ambra, verde tenue), spegnimento,
illuminazione con 33 colori di personalizzazione. A fi ne sequenza i led si spegneranno e una successiva
pressione del tasto 2 riproporrà la sequenza dall'inizio.
3. Scelto il colore, premere nuovamente il tasto di programmazione per terminare la procedura di selezione
del colore.
SEGNALAZIONI
Led lampeggiante bianco – giallo: linea occupata o assenza linea dati.

DESCRIZIONE DEI MORSETTI

LINE Coppia di morsetti per collegamento del bus non polarizzato
V3 Ingresso segnale video composito
V5 Massa segnale video
T Collegamento scatola a relè 1038/69 per funzione ciclamento su telecamera di controllo
PA Collegamento pulsante androne
SP Collegamento sensore porta aperta
GND 2 morsetti di riferimento per morsetti PA, SP, T
SE- Morsetto per elettroserratura (negativo)
SE+ Morsetto per elettroserratura (positivo)
~0 }
Coppia di morsetti per illuminazione cartellini
~12
10
Tasto 1
Tasto programmazione colori led
Tasto 2

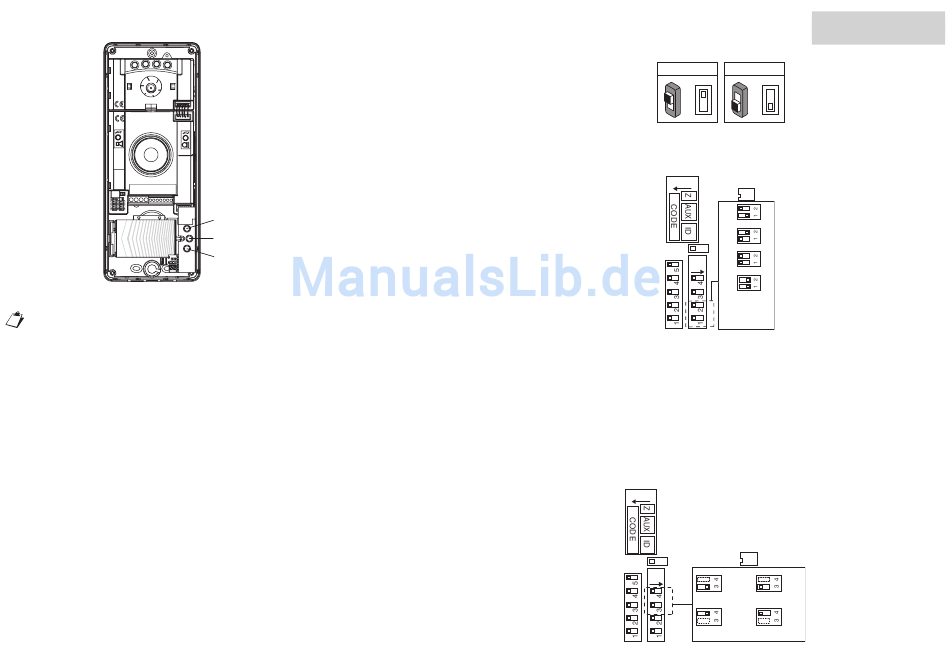

DOOR UNIT CONFIGURATION:
ID: door unit number.
Set a number from 1 to 3 as shown in the fi gure according to the following rules:
• Station ID=1 must be a video door phone station.
• No two stations can have the same ID.
AUX: station type and electrical lock management method.
The door unit can be confi gured as main or secondary, also if only one conversation is possible at a
time. Thanks to this setting, the user who receives the call can identify the source of the call by the
timing of the tone.
The electrical lock can be managed in "privacy" or "free" mode. The door unit works as follows in the
two cases:
• "Privacy": the indoor station door opener button can operate the door unit electrical lock only while
a voice conversation with the door unit is in progress or when following a call the user has not yet
picked up (or following door unit auto-on command).
• "Free": the indoor station door opener button will only open the door unit electrical lock if the user
belongs to the same door unit column. This column is defi ned by the setting of the CODE dip switch
and the advanced programming (see "Optional programming for additional functions"). Do not leave
main stations in "free" door opener mode in systems with more than one call station. This function
is typically used for secondary stations.
DS1082-017B DS1082-017B
ON OFF
O N O N
= =
ON
ID
ID=1
ID=2
ID=3
ID
NOT ALLOWED
Use for
programming only
ON
AUX
Main Secondary
Free Privacy
