Nur Geräte mit der Standard-Sieb-
INFO_NO_HEADER
maschenweite 0,1 mm tragen das
DIN-DGVW-Prüfzeichen. Geräte
mit den erhältlichen Sonderma-
schenweiten 0,03 mm, 0,32 mm und
0,5 mm sind in der Prüfung gemäß
DIN EN 13443-1 und DIN 19628
nicht enthalten und dürfen daher das
Prüfzeichen nicht tragen.
3
Installation
VORSICHT
Das Gerät darf ausschließlich von
Fachpersonal installiert werden.
Eine Installation des Geräts vor dem Was-
serzähler ist grundsätzlich nicht erlaubt.
3.1
Voraussetzungen
VORSICHT
Gefahr von Sach- bzw. Wasser-
schäden!
Die Rohrleitung muss das Gerät
sicher tragen können (Gewicht
siehe Kapitel 7). Gegebenenfalls
muss die Rohrleitung zusätzlich
fixiert bzw. gestützt werden.
Zur Bedienung und Wartung des Geräts
unbedingt die angegebenen Abstände ein-
halten (siehe Kapitel Ableitungsmöglich-
keiten Rückspülwasser). Ober- und unter-
halb des Filters sollten jeweils ca. 200 mm
Freiraum verbleiben, um eine ordnungsge-
mäße Bedienung bzw. Wartung des Filters
zu gewährleisten.
8
Installation
3.2
Montage des Einbaudreh-
flanschs
VORSICHT
Die Flanschfläche des Einbaudreh-
flanschs muss senkrecht stehen.
Den Einbaudrehflansch so ein-
bauen, dass keine mechani-
schen Verspannungen auftre-
ten. Ansonsten kann es zu einer
mechanischen Beschädigung
bis hin zum Bruch der Rohrlei-
tung oder des Einbaudrehflanschs
kommen.
Der mitgelieferte Einbaudrehflansch dient
als Verbindungselement zwischen Haus-
wasserinstallation und Gerät. Er ist sowohl
für waagrechte als auch für senkrechte
Rohrleitungen geeignet.
Achtung: Den Einbaudrehflansch in Fließ-
richtung installieren! Diese ist durch einen
eingegossenen Pfeil angezeigt.
Bei verdrehtem Einbau ist eine Funk-
INFO_NO_HEADER
tion des Geräts nicht möglich.

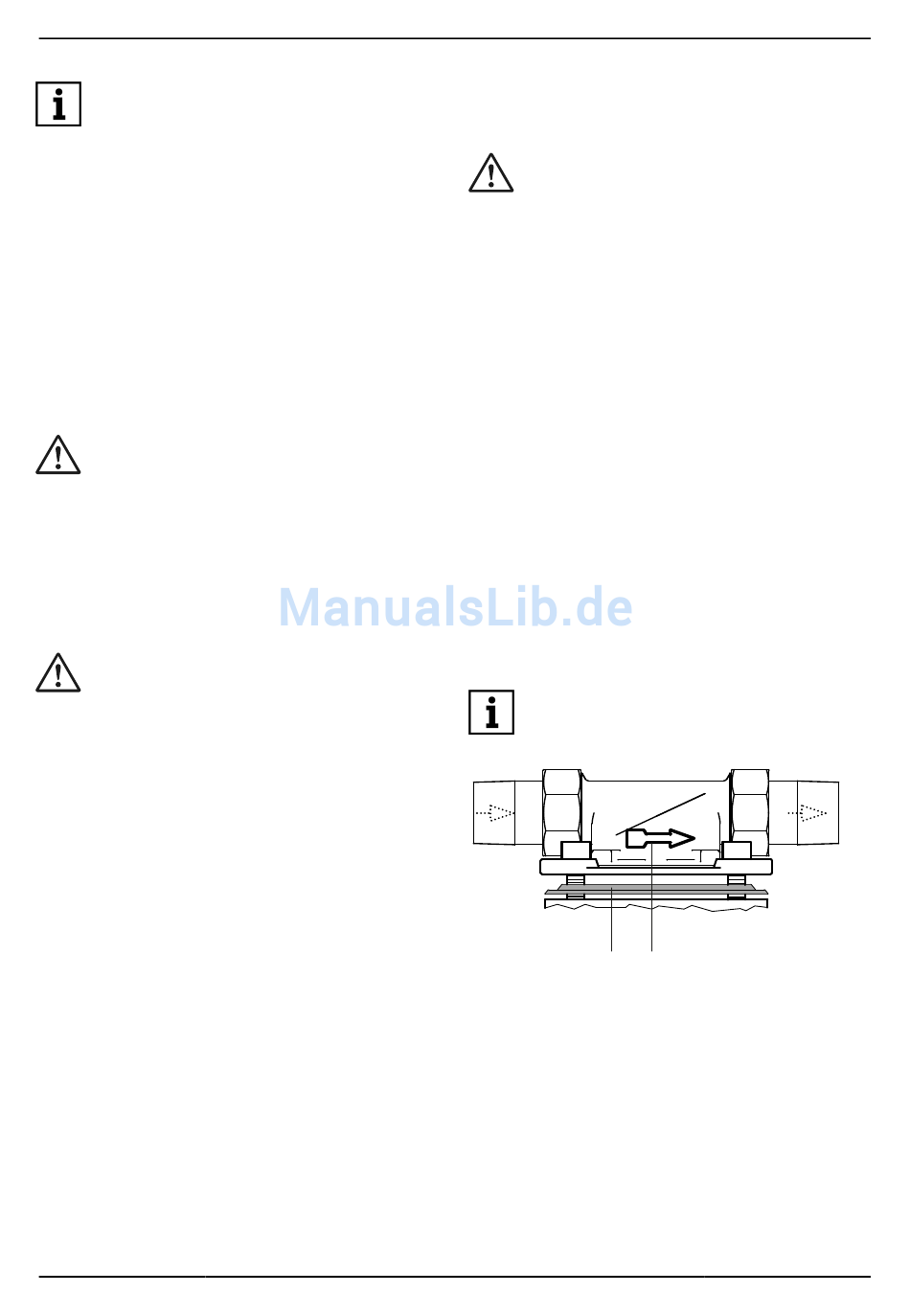

Abbildung 3: Einbaudrehflansch
1
Profilflanschdichtung
2
Fließrichtungspfeil
1
2
1702546 • 2018/01
