1 = Druckminderer

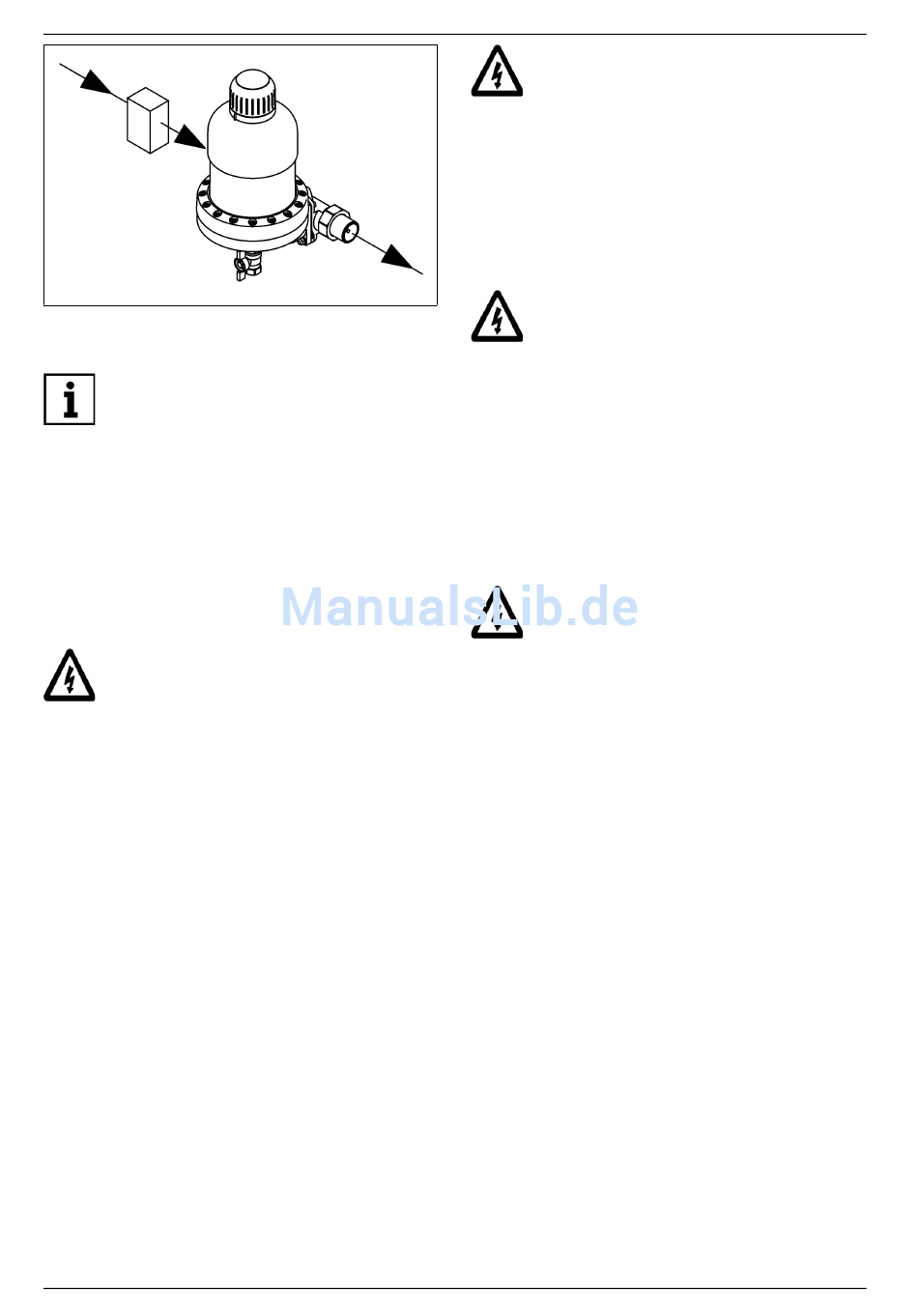

Abb. 2: Druckminderer vor dem Rückspül-
Schutzfilter (Beispiel: JFXL-M)
Bei einem Wasserdruck von 5 bar
bis 10 bar empfehlen wir, einen
Druckminderer zu installieren.
2.2
Hinweis auf besondere
Gefahren
2.2.1 Elektrische Geräte/
Einrichtungen
Es dürfen sich keine elektrischen Lei-
tungen und Geräte unterhalb oder in
unmittelbarer Nähe des Filters befin-
den!
Elektrische Geräte / Einrichtungen, die nicht
spritzwassergeschützt sind und sich in der
Nähe des Filters befinden, können durch
Wasser, das bei Rückspülung oder unsach-
gemäßer Verwendung aus dem Filter austritt,
beschädigt werden. Sind die elektrischen
Geräte / Einrichtungen an die Stromversor-
gung angeschlossen, kann es außerdem zu
einem Kurzschluss kommen. Für Personen
besteht in diesem Fall die Gefahr eines
Stromschlages. In der Nähe befindliche elek-
trische Geräte / Einrichtungen müssen des-
halb spritzwassergeschützt sein bzw. den
gesetzlichen Vorschriften für Nassräume
entsprechen (IP44).
Bestimmungsgemäße Verwendung
JUDO FIMAT
Im Netzgerät wird die Netzspannung
auf eine ungefährliche Kleinspan-
nung von 24 VDC reduziert, mit der
die Elektronik der Anlage betrieben
wird. Es dürfen keine anderen Netz-
geräte verwendet werden.
2.2.2 Potenzialfreier Eingang
An
den
potenzialfreien
dürfen nur potenzialfreie Schalt-
kontakte angeschlossen werden.
An den potenzialfreien Eingang darf
keine
Fremdspannung
werden!
Die Sicherheits- und VDE-Bestim-
mungen sind unbedingt zu beachten!
2.2.3 Potenzialfreier Ausgang
Für die Fernübertragung der Stör-
meldung mittels des potenzialfreien
Ausgangs darf ausschließlich Klein-
spannung verwendet werden!
Schaltspannung .............. maximal 24 V
Strom..................................maximal 1 A
Eingang
angelegt
