Montage und Inbetriebnahme
Sollten Sie eine Wandmontage
bevorzugen, benötigen Sie fol-
gendes Werkzeug:
• Bohrer 6 mm für Stein (Boh-
rertyp hängt vom Material
ab)
• Bohrmaschine
• Schraubendreher (entspre-
chend gewählter Schrauben-
type)
10
Warnung
Vergewissern Sie sich, dass im
Bereich der geplanten Bohrlö-
cher keine Versorgungsleitun-
gen, Kabel o.ä. verlegt sind.
Für die Wandaufhängung des
TA 33clip bohren Sie zwei
Löcher entsprechend der Bohr-
schablone in dieser Anleitung
(Seite 49) ca. 30 mm tief und
setzen 2 Kunststoffdübel mit
einem Durchmesser von 6 mm
ein. Drehen Sie die Schrauben
so ein, dass der Abstand von
der Wand zum Schraubkopf ca.
4,5 mm beträgt. Der Schrau-
benschaft soll 3,5 mm stark
sein. Hängen Sie den TA 33clip
an den beiden Schrauben ein.
Die Anschlussbuchse für das
Steckernetzteil
befindet
sich auf der Unterseite des
TA 33clip. Stecken Sie hier den
passenden Stecker des Stecker-
netzteils ein. Stecken Sie aber
noch nicht das Steckernetzteil
in die Steckdose.
Geräte
anschließen
Analoge Endgeräte
anschließen

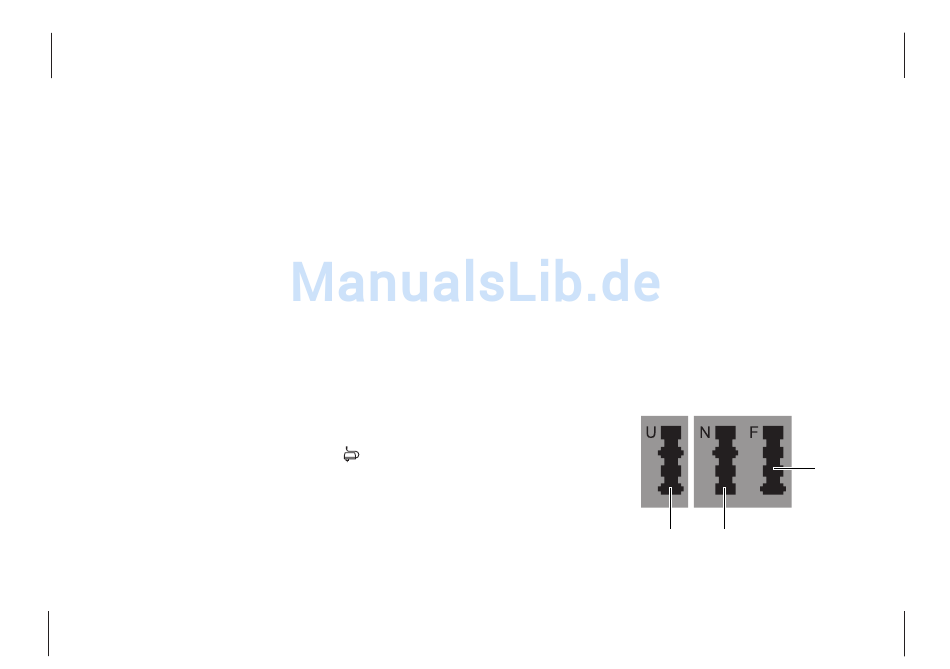

Auf der Vorderseite finden Sie 3
TAE-Anschlussbuchsen für ana-
loge Endgeräte. Die linke
Buchse für Anschluss 1a/b ist
universalcodiert und Sie kön-
nen alle Endgerätetypen (Fax,
Telefon usw.) anschließen.
Anschluss 2a/b hat eine Buchse
für NonVoice-Geräte, z. B. Fax,
1a/b
2a/b
für Telefon, Faxgerät,
Anrufbeantworter oder
analoges Modem
Geräte anschließen
Anrufbeantworter (Mitte, N-
codiert) und eine Buchse für
Telefone (rechts, F-codiert).
Vermeiden Sie den Einsatz von
Endgeräten mit unterschiedli-
chem Wahlverfahren (IWV bzw.
MFV) am gleichen Anschluss
(z. B. am Anschluss 1a/b über
ein Adapterkabel oder an den
Anschlüssen 2a/b). Lesen Sie
hierzu „Einstellen des Wahlver-
fahrens" auf Seite 16.
Telefon
für zusätzliche Geräte am
2a/b-Anschluss: Faxgerät, analoges
Modem oder Anrufbeantworter
