Verwandte Anleitungen für HKR Technik HKS 90R
Inhaltszusammenfassung für HKR Technik HKS 90R

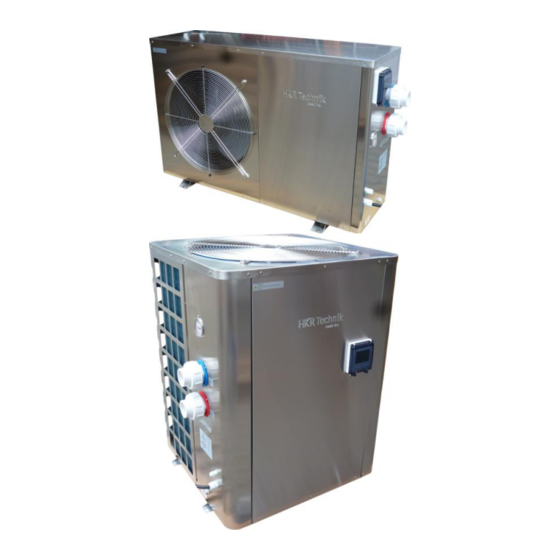

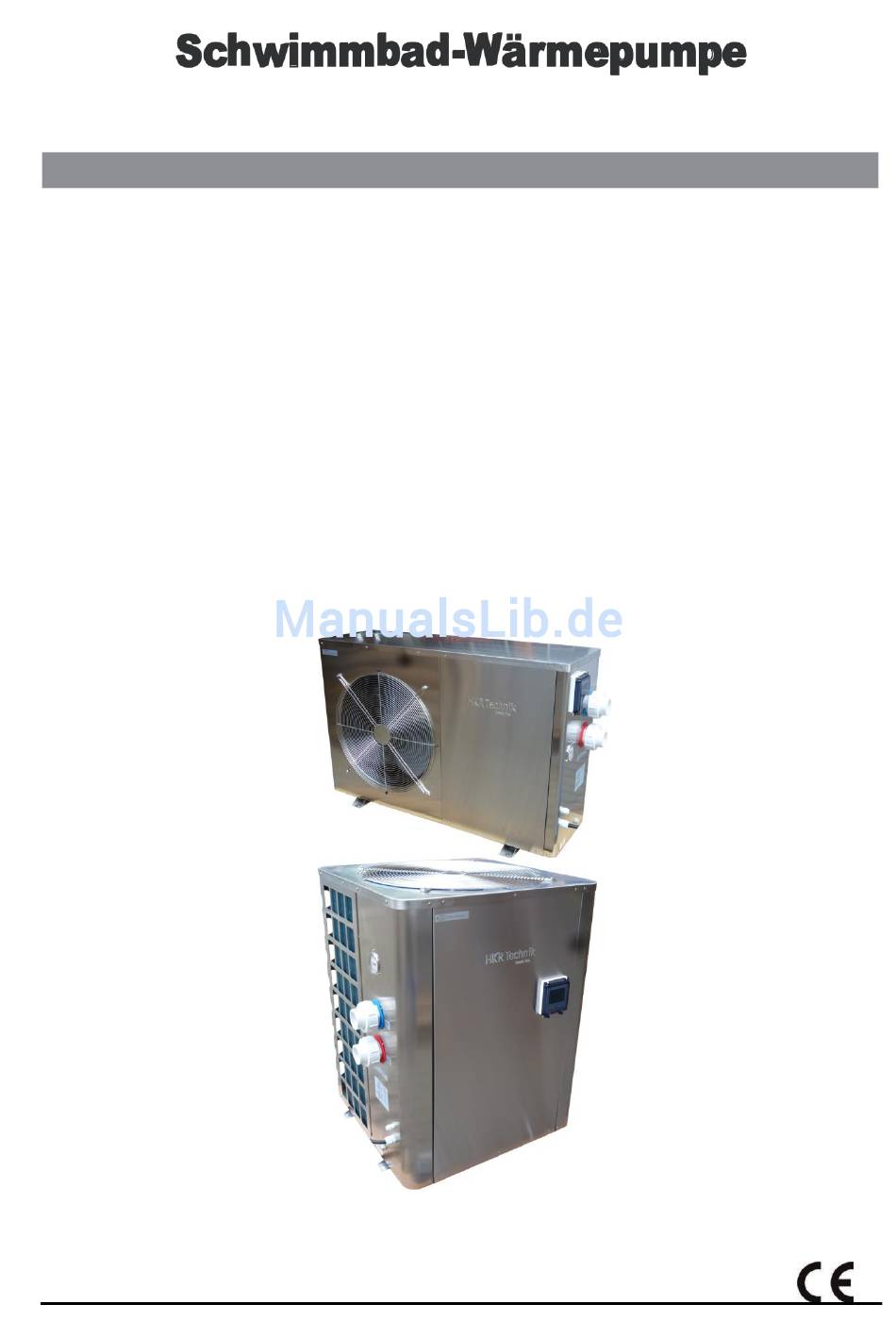

- Seite 1 Installations- und Wartungsanweisung HKS 90R HKS 110R HKS 130R/VS HKS 180R/VS HKS 180R HKS 230VS HKS 300VS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahmeanweisung Allgemeine Hinweise Einführung/Sicherheitsregeln/Wareneingangskontrolle Technische Beschreibung horizontale Modelle Technische Beschreibung vertikale Modelle Installation 6-10 Elektrischer Anschluss 11-13 Explosionszeichung Funktionsweise der HKR Wärmepumpe Bedientableau LCD Display Kurbedienungsanleitung Aktuelle Betriebszustände auslesen Uhrzeit stellen Schaltzeiten Timer einstellen Betriebsstundenzähler auslesen Erzwungenes Abtauen, Tastensperre aktivieren. Verändern der Werksparameter 20-21 Allgemeine Darstellung des Wärmepumpenkreislaufes... -
Seite 3: Inbetriebnahmeanweisung
9. Wenn die Maschine läuft sollte sich nach rund 15 min. eine Temperaturdifferenz am Wassereintritt/Austritt von 1-3° C einstellen, das ist am Display ablesbar. Ist die Differenz zu groß das Bypassventil schließen, ist die Differenz zu klein das Bypassventil öffnen. HKR Technik GmbH 2014... -
Seite 4: Allgemeine Hinweise
Leistungsdiagramm HKS Verhältnis-Leistung-Außentemperatur 100% 5°C 10°C 15°C 19°C 35°C Außentemperatur Mit fallenden Außentemperaturen muss die Filterpumpenlaufzeit verlängert werden um die fehlende Heizleistung auszugleichen. Sollten Sie unter 10° Außentemperatur immer noch Beheizung wünschen dann sollte die Filterpumpe 24h laufen. HKR Technik GmbH... -
Seite 5: Einführung/Sicherheitsregeln/Wareneingangskontrolle
Einführung Wir danken Ihnen, dass Sie sich für eine HKR Wärmepumpe entschieden haben. Die Installations- und Wartungsanleitung enthält die erforderlichen Informationen zur Installation und Reparatur. Wir bitten Sie, diese zuerst zu lesen. Sicherheitsregeln Dieses Dokument ist ein integraler Bestandteil des Produkts, und es sollte im Technikraum aufbewahrt werden. -
Seite 6: Technische Beschreibung Horizontale Modelle
Technische Beschreibung classic line horizontal MODELL HKS90R HKS110R HKS130R HKS180R Spannungsversorgung 230V,50Hz 230V,50Hz 230V,50Hz 400V,50Hz Aufnahmeleistung Heizen * (kW) Abgabeleistung 10,5 17,5 Heizung *(kW) Stromaufnahme Heizen nominal *(A) C 16 1 pol. C 16 1 pol. C 20 1 pol. C 16 3 pol. -
Seite 7: Technische Beschreibung Vertikale Modelle
Technische Beschreibung classic line vertikal MODELL HKS180VS HKS230VS HKS300VS Spannungsversorgung 400V,50Hz 400V,50Hz 400V,50Hz Aufnahmeleistung Heizen * (kW) Abgabeleistung 17,5 Heizung *(kW) Stromaufnahme Heizen nominal *(A) C 16 3 pol. C 16 3 pol. C 16 3 pol. Absicherung Aufnahmeleistung Kühlen * (kW) Abgabeleistung 16,5 Kühlen *(kW) -
Seite 8: Installation
Installation Installation Installationsanleitung: Die elektrischen und hydraulischen Anschlüsse müssen entsprechend den gültigen Normen ausgeführt werden. Das Gerät muss außen installiert und auf den beiliegenden Schwingmetallpuffern flach auf einer massiven Unterlage (Betonplatte) aufgestellt werden. Die Höhe dieser Unterlage muss ausreichend sein, um das Eintreten von Wasser an der Unterseite des Gerätes zu vermeiden. - Seite 9 Hydraulikanschlüsse: Einhaltung unbedingt erforderlich! Anschluss durch Bypass auf dem Technikraum Filtrationskreislauf, vorgeschaltete Geräte der che- mischen Wasseraufbereitung, falls vorhanden. Wärmepumpe Anschluss der wasserführenden PVC Rohre DN50 an Ausblaß die Geräteöffnungen gemäß den Anzeigen Bypass Chemische Aufber. Eintritt/Austritt an dem jeweiligen Wärmepumpenmodell.
-
Seite 10: Außenansicht Am Beispiel Einer Hks 90 R
Abb. zeigt Sonderausführung Bedienteil abnehmbar Kabeleinführung Steuerleitung Druckanzeige Kältemittelmanometer PVC Verschraubung Wasseraustritt 50 rot Netzanschlusskabel PVC Verschraubung Wassereintritt 50 blau Entleerung 1/“2 Innenansicht : (Beispiel HKS 90R) (obere Abdeckung und Seitenteile entfernt. Verdampfer Lüfter Kompressor Hoch/Niederdruck-Sensor Titan-Wärmetauscher Temperatursensor Wassereintritt 14.1... -
Seite 11: Gerät Zum Anschluss Vorbereiten
Gerät zum Anschluss vorbereiten 1 Beiliegende Gummifüße anbringen, Maschine auf festen ebenen Untergrund stellen. Bei schwierigem Untergrund oder Flachdachmontage kann die Maschine auch auf unsere Fertigfundamente (Sonderzubehör) befestigt werden. Falls gewünscht Drainage am Boden anbringen und Kondensat entsprechend ableiten. In der Regel genügt eine Versickerung in der Wiese ohne Drainage. - Seite 12 Gerät zum Anschluss vorbereiten 2 Im oberen Bereich finden Sie die Abdeckung der Elektrobox, lösen Sie die vier Schrauben um den Deckel abzunehmen. Achtung vorher unbedingt Strom abschalten!! Diese Arbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden. Unten rechts sehen Sie die Anschlussklemmen.
-
Seite 13: Elektrische Verbindungen
Gerät zum Anschluss vorbereiten 3 Rohrleitungen d 50 an die Anschlüsse mittels PVC Kleber anbringen. Achten Sie auf korrekten Wasser EIN(blau)/AUSTRITT(rot). Anlage muss im Bypass eingebunden werden. Sehen Sie entsprechende Absperrorgane vor. Elektrische Verbindungen: ACHTUNG: Bevor Sie das Gerät einschalten stellen Sie sicher, dass niemand mehr an der Maschine arbeitet. - Seite 14 Schaltbild 230V Geräte...
- Seite 15 Schaltbild 400 V Geräte...
-
Seite 16: Hks 90R -Explosionszeichnung
HKS 90R -Explosionszeichnung Lüfterschutzgitter Seitenblech rechts Kompressorkondensator Frontblech 1 Anschlusskabel Bodenblech Frontblech 2 Einspritzöffnung Kapillar Abdeckung Steuerung Druckmanometer Hinteres Gitter Bedieneinheit Rohranschluss Verdampfer Dichtstreifen Dichtung Verdampferdichtung Dichtblech Klemme Linkes Halteblech Dampfrohr Klemme Linkes Gitter Vierwegeventil Elektrogehäuse Deckel 10 Kompressor Transformator... -
Seite 17: Funktionsweise Der Hkr Wärmepumpe
Funktionsweise der HKR Wärmepumpe Sehr geehrter Besitzer, um Ihnen den Umgang mit Ihrer HKR Wärmepumpe zu erleichtern haben wir dieses kleine Kompendium geschrieben. Wenn die Anlage korrekt angeschlossen wurde, können Sie dies mit dem EIN/AUS Knopf im Display links starten. Voraussetzung ist, das die Filterpumpe läuft und ausreichend Durchfluss vorhanden ist. Die Anlage wird mit einer Verzögerung von bis zu 3 min. -
Seite 18: Bedientableau Lcd Display
Bedientableau LCD Display Im Auslieferzustand ist die Maschine bereits auf Heizen 28 Grad voreingestellt, es braucht in der Regel nichts verändert zu werden Funktion und Einstellung am Bedientableau: Kühlmodus Heizmodus (Schnee Symbol) (Sonnen Symbol) Automatikmodus Symbol) LCD Display Wasseraustritt Temperatur Wassereintritt Temperatur Drücke... -
Seite 19: Kurbedienungsanleitung
Kurzbedienungsanleitung classic line Schutzschalter oder Verhalten der Maßnahme Display Druckknopf der Wärmepumpe Wärmepumpe Wärmepumpe Schutzschalter der Anzeige Beckenwassertemperatur einschalten Wärmepumpe EIN-AUSTRITT einschalten Displayanzeige kein Fehler! Wasser des Schutzschalter der Filtrationspumpe Beckens in Bedeutet dass kein Durchfluss Einschalten Umlauf bringen durch die Wärmepumpe besteht, weil die Filterpumpe vermutlich ausgeschaltet ist, bitte Prüfen! Start... -
Seite 20: Aktuelle Betriebszustände Auslesen
Aktuelle Betriebszustände auslesen ◎ während des Betriebes, drücke “ ” um den aktuellen Betriebszustand des Gerätes zu prüfen. Sie können Beckenwasser-/Außen-/Kompressor-/Verdampfer Temperatur prüfen. Wenn innerhalb von 10 sec. keine Taste betätigt wird, zeigt das Display wieder die Beckenwassertemperatur an. Wenn das Gerät ausgeschaltet wird, zeigt das Gerät die aktuelle Beckenwassertemperatur an. -
Seite 21: Betriebsstundenzähler Auslesen
Betriebsstundenzähler auslesen. 1 Stunde Drücke Taste 1+2 für 5 sec. um die Betriebsstunden auszulesen. 10 Stunden Erzwungenes Abtauen: 1. Drücken 5 sec “ ” Knopf es startet der Abtauvorgang der Maschine. Nach 3 Min. stoppt der Abtauvorgang. Nach Beenden des Abtauvorganges stoppt die Maschine für ca.5 Minuten um danach wieder in den Heizbetrieb zu gehen. -
Seite 22: Verändern Der Werksparameter
Verändern der Werksparameter: Wenn die Anlage stoppt, drücke“ „Knopf 3 Sekunden um die Werksparameter zu verändern. (Achtung! Veränderung kann Fehlfunktionen auslösen) ◎ Drücke“ „nochmals um die Werte zu setzen(Parameter von 0-11, siehe Werksparameter Tabelle und Grafik nächste Seite). ◎ Im Programmiermodus, drücken Sie „ „... - Seite 23 Parameter 1, Parameter 0 Parameter 2, Parameter 3, Abtau Start Temperatur für den Start Temperatur für den Start Temperatur für den Start Temperatur, Heizmodus Kühlmodus Automodus Werkseinstellung -7 Werkseinstellung 28 Grad Werkseinstellung 28 Grad Werkseinstellung 28 Grad Parameter 7, Kompressor Parameter 5, Abtauzyklus Parameter 6, Abtauvorgang Parameter 4, Abtauende...
-
Seite 24: Allgemeine Darstellung Des Kühlkreislaufs
Allgemeine Darstellung des Kühlkreislaufs Die Wärmepumpe ist umschaltbar, wodurch das Schwimmbecken geheizt oder gekühlt werden kann. Modus Heizen Schwimmbeckenwasser: Das kalte, flüssige Kältemittel nimmt die in der Luft enthaltene Wärme über den Verdampfer auf, hier beginnt der Verdampfungsprozess. Durch den Kompressor wird der sog. Nassdampf angesaugt und Druck und Temperatur werden weiter erhöht. - Seite 25 Modus Kühlen Schwimmbeckenwasser: Das 4-Wege-Ventil kehrt den Kältemittelfluss um, die Flüssigkeit verdampft im Titan-Wärmetauscher (Verdampfer), hier wird Wärme aus dem Wassers abgeführt. Der Kompressor saugt diesen Dampf an und erwärmt ihn weiter. Das heiße Gas gelangt nun in den Verdampfer (der zum Kondensator wird), wo die Verflüssigung beginnt.
-
Seite 26: Sicherheits- Und Kontrollsysteme
Sicherheits- und Kontrollsysteme Die Wärmepumpe ist ausgestattet mit: •einem Temperatursensor des Verdampfers, welcher das Abtauen startet. •einem Außentemperatursensor. •zwei auf dem Titan Wärmetauscher platzierten Temperatursensoren, welche das Stop- pen der Wärmepumpe sicherstellt, wenn die Wassertemperatur die geforderte Höhe erreicht hat. Der normale Zyklus setzt wieder ein, wenn die Temperatur im Tauscher 2°C unter die geforderte Temperatur sinkt. -
Seite 27: Druck Wasserdurchfluss Und Kühlkreislauf
Druck Wasserdurchfluss und Kühlkreislauf Nach dem Einschalten überprüfen Sie wie folgt die Druckeinstellungen des Kühlkreislaufs , für eine optimale Funktion der Wärmepumpe. Stufe 1 : Bitte prüfen Sie vor dem Start die Anzeige am Manometer bei einer Außentemperatur von ca. 20°C, sollte ein Druck von ca. 14 bis 16 kg/cm2 anstehen (R410A Skala). -
Seite 28: Abtauung-Enteisung
Abtauen-Enteisung Abtauen ist nur im Heizmodus erforderlich und geschieht vollautomatisch. Ablauf des Abtauens: Der Abtauvorgang startet wenn der Kompressor im Heizbetrieb mind. 30 min gelaufen ist und gleichzeitig die Temperatur am Abtausensor(Verdampfer) unter -2 Grad ° gefallen ist. Das kann ab Außentemperaturen von +12°C geschehen. -
Seite 29: Fehlermeldungen Und Fehlerbehebung
Fehlermeldungen und Fehlerbehebung Die nachstehende Tabelle erklärt die Fehlercodes, die durch ein defektes Einstellungsteil oder durch Sicherheitsoperationen verursacht werden. Bildschirm und Möglicher Weitere Ursache Abhilfe Zustand der Komponente Fehler Wasserwärmepumpe Überprüfen Sie die Verbindungen, die EE 1 Wassertemperatur- Sensor unterbrochen, Kompressor und Drähte, ändern oder ersetzen Sie die elekt- Sensor... -
Seite 30: Einwinterung
Einwinterung. Überwinterung der HKS/HKE/HKH-Schwimmbadwärmepumpen Für die Überwinterung unserer HKS/HKE/HKH-Schwimmbadwärmepumpen ist folgendes zu beachten: Bitte lösen Sie die Verschraubungen an der Schwimmbad-Wärmepumpe und ziehen die Schläuche/Rohre heraus. Bei einigen Modellen befindet sich im unteren Bereich zusätzlich noch eine kleine weiße Ablassschraube, diese ist zu öffnen. Die Maschine leicht anheben, damit der Wärmetauscher leer läuft. -
Seite 31: Konformitätserklärung
HKR Technik Bardenberger Str.38 52134 Herzogenrath info@hkr-technik.com EU-Konformitätserklärung Für folgende Erzeugnisse (Schwimmbadwärmepumpen) HKS90R, HKS110R, HKS130R/VS, HKS180R/ VS, HKS230VS, HKS300VS, HKS400VS, HKS500VS, Steeler 45, Steeler 65, Steeler 90 wird bestätigt, daß es den Vorschriften, insbesondere den Schutzanforderungen, entspricht, die in der Richtlinie der Europäischen Gemeinschaft zur Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit (89/336/EWG), der Richtlinie zur Änderung der... -
Seite 32: Maßskizzen
98x32x55cm Vorderansicht Seitenansicht von rechts Rückansicht 04 0 (") -1:::J t::i Gummifüße 060 / h=30 • Aufstellhinweis Ansicht von unten Ansaugseile Maßstab: % HKRTechnik dffi§:f Datum Name Anderung Datum Name F reibadwärmepumpe erstellt 28.05.14 FH bearb. 20.01.16 rüft HKS 90R... - Seite 34 Technische Daten Bedienteil Netzanschluss 230V / 50Hz Draufsicht Wassereintritt AnschlussleistunQ 2,5 kW Druckanzei e Heizleistung 13,0 kW Kältemittelmanometer Wasseraustritt Kühlleistung 10,0 kW Stromaufnahme 11.0 A AbsicherunQ 20 AC 1 pol. Netzanschluss COP-Wert > 5 C') C') Wasserdurchsatz min. 5 m' Schalldruckpeqel in10m.
- Seite 35 Seitenansicht von links Vorderansicht Druckanzei e Kältemittelmanometer Bedienteil ---0 Wasseraustritt .::: " " <D <D <D Netzanschluss 8 � � Wassereintritt Entleerun Gummifüne 060 / h=30 Aufstellhinweis • Ansaugseite Draufsicht Technische Daten Netzanschluss 220V / 50Hz " AnschlussleistunQ 2,6 kW HeizleistunQ 13,0 kW Kühlleistung...
- Seite 36 Technische Daten Bedienteil Draufsicht Netzanschluss 400V / 50Hz Anschlussleistung 3.4 kW Wassereintritt Heizleistung 17.5 kW Druckanzeige Kühlleistung 14.0 kW Käl temittelmanometer Wasseraustritt Stromaufnahme 5.0 A Absicherung 16 AC 3 pol m� COP-Wert >5 ..Netzanschluss Wasserdurchsatz min. 6.5 m' Schalldruckpegel in10m.
- Seite 37 Seitenansicht von links Vorderansicht Druckanzei e Kältemittelmanometer Bedienteil ---0 Wasseraustritt .::: " " <D <D <D Netzanschluss 8 � � Wassereintritt Entleerun Gummifüne 060 / h=30 Aufstellhinweis • Ansaugseite Draufsicht Technische Daten Netzanschluss 400V / 50Hz " AnschlussleistunQ 3,4 kW HeizleistunQ 17.5 kW Kühlleistung...
- Seite 39 Seitenansicht von rechts Vorderansicht Bedienteil Oruckanzei e Kältemittelmanometer Wassereintritt Wasseraustritt Netzanschluss Entleerun Gummifüße 060 / h=30 Aufstellhinweis Ansaugseite Draufsicht Technische Daten Netzanschluss 400V / 50Hz Anschlussleistunq 5,2 kW Heizleistung 25.5 kW Kühlleistung 20 kW Stromaufnahme 9,5 A Absicherung 16 AC 3 pol COP-Wert >...
