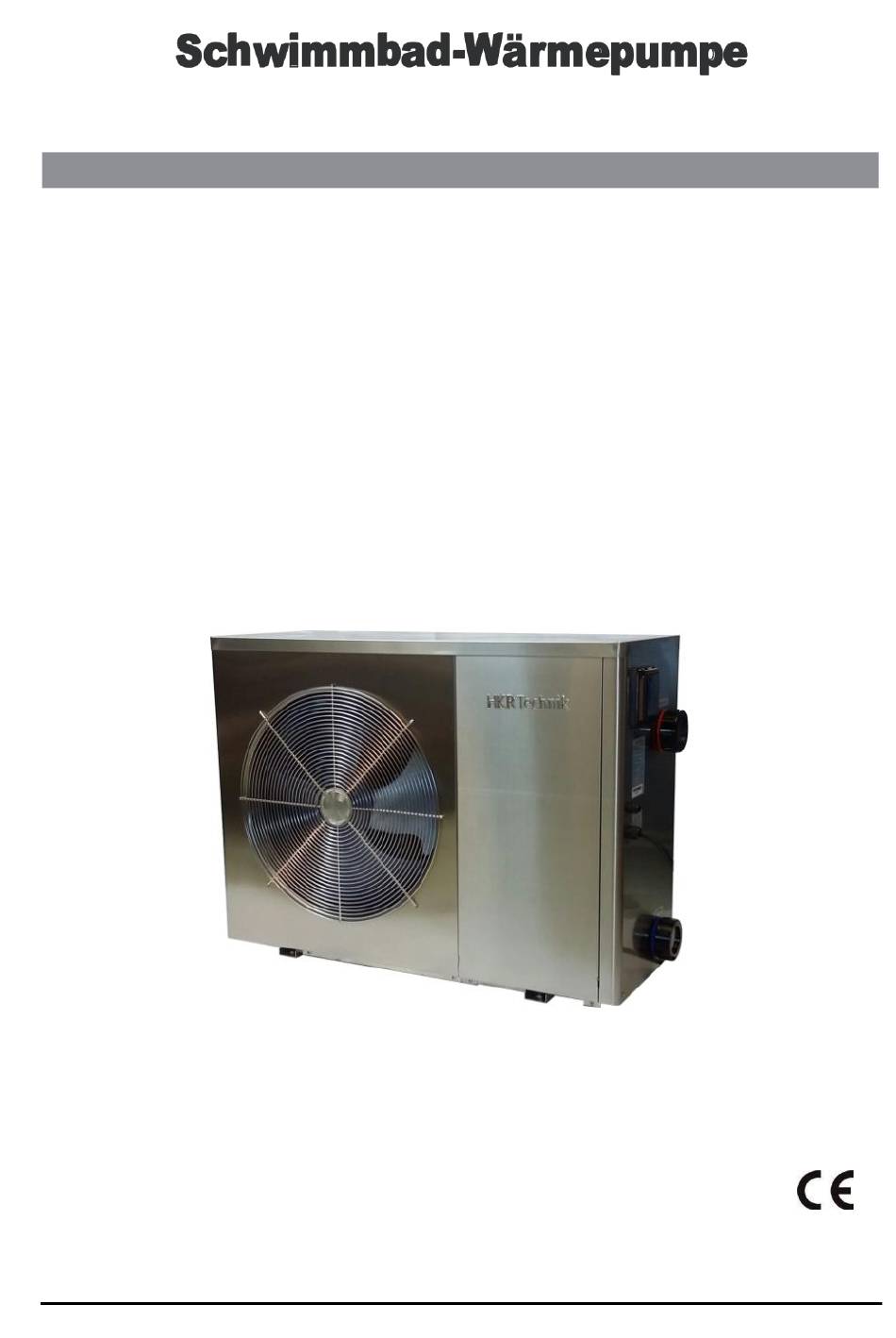

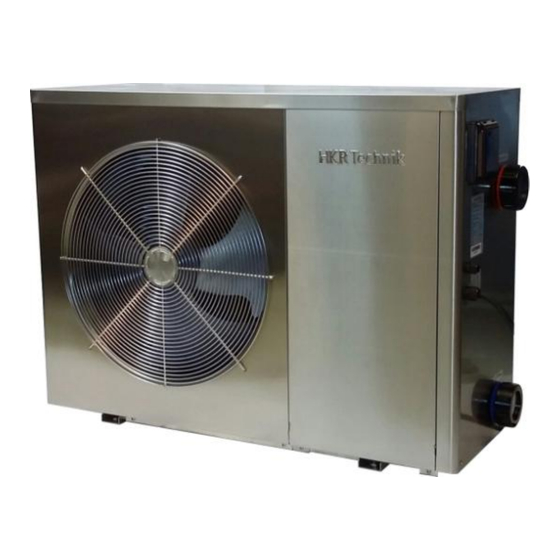

- Seite 1 Installations- und Wartungsanweisung HKH 130 se HKH 180 se HKH 230 se HKH 300 se...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahmeanweisung Allgemeine Hinweise Einführung/Sicherheitsregeln/Wareneingangskontrolle Technische Beschreibung horizontale Modelle Installation 5,10 Elektrischer Anschluss 11-14 Funktionsweise der HKR Wärmepumpe Bedientableau LCD Display Kurbedienungsanleitung Aktuelle Betriebszustände auslesen Uhrzeit stellen Erzwungenes Abtauen Super Silent Mode Allgemeine Darstellung des Wärmepumpenkreislaufes 20,21 Sicherheits- und Kontrollsysteme Abtauung-Enteisung Fehlermeldungen und Fehlerbehebung 24,25... -
Seite 3: Inbetriebnahmeanweisung
9. Wenn die Maschine läuft sollte sich nach rund 15 min. eine Temperaturdifferenz am Wassereintritt/Austritt von 1-2° C einstellen, das ist am Display ablesbar. Ist die Differenz zu groß das Bypassventil schließen, ist die Differenz zu klein das Bypassventil öffnen. 2016 HKR Technik GmbH 2015... -
Seite 4: Allgemeine Hinweise
Mit fallenden Außentemperaturen muss die Filterpumpenlaufzeit verlängert werden um die fehlende Heizleistung auszugleichen. Sollten Sie unter 10° Außentemperatur immer noch Beheizung wünschen dann sollte die Filterpumpe 24h laufen. Wir übernehmen keine Gewähr für Frostschäden, da die Maschine keine serienmäßige Frostschutzeinrichtung besitzt. Diese ist bauseits vorzusehen. HKR Technik GmbH... -
Seite 5: Einführung/Sicherheitsregeln/Wareneingangskontrolle
Einführung Wir danken Ihnen, dass Sie sich für eine HKR Wärmepumpe entschieden haben. Die Installations- und Wartungsanleitung enthält die erforderlichen Informationen zur Installation und Reparatur. Wir bitten Sie, diese zuerst zu lesen. Sicherheitsregeln Dieses Dokument ist ein integraler Bestandteil des Produkts, und es sollte im Technikraum aufbewahrt werden. -
Seite 6: Technische Beschreibung Horizontale Modelle
Technische Beschreibung high line horizontal 300se MODELL HKH130se HKH180se HKH 230se Spannungsversorgung 230V,50Hz 230V,50Hz 400V,50Hz Aufnahmeleistung 1,1-3,0 0,9 - 5,3kW 0,8-2,2 0,9-4,0 Heizen * (kW) Abgabeleistung Heizung *(kW) Stromaufnahme Heizen nominal *(A) Stromaufnahme max. C 16 1 pol. C 20 1 pol. C 16 3 pol. -
Seite 7: Installation
Installation Installation Installationsanleitung: Die elektrischen und hydraulischen Anschlüsse müssen entsprechend den gültigen Normen ausgeführt werden. Das Gerät muss außen installiert und auf den beiliegenden Schwingmetallpuffern flach auf einer massiven Unterlage (Betonplatte) aufgestellt werden. Die Höhe dieser Unterlage muss ausreichend sein, um das Eintreten von Wasser/Schnee an der Unterseite des Gerätes zu vermeiden. - Seite 8 Hydraulikanschlüsse: Einhaltung unbedingt erforderlich! Anschluss durch Bypass auf dem Technikraum Filtrationskreislauf, vorgeschaltete Geräte der che- mischen Wasseraufbereitung, falls vorhanden. Wärmepumpe Anschluss der wasserführenden PVC Rohre DN50 an Ausblaß die Geräteöffnungen gemäß den Anzeigen Bypass Chemische Aufber. Eintritt/Austritt an dem jeweiligen Wärmepumpenmodell.
-
Seite 9: Außenansicht Am Beispiel Einer Hkh 130Se
Außenansicht am Beispiel einer HKH 130se Lüfterschutzgitter Luftaustritt Aufstellfüße Bedienteil abnehmbar Kabeleinführung Steuerleitung PVC Verschraubung Wasseraustritt 50 rot Netzanschlusskabel PVC Verschraubung Wassereintritt 50 blau Innenansicht : (Beispiel HKH 130se) (obere Abdeckung und Seitenteile entfernt. 14.1 Verdampfer Lüfter Kompressor Titan-Wärmetauscher 14.1 Temperatursensor Wasseraustritt Außenluft Temperatur Sensor Wasserdurchfluss-Schalter... -
Seite 10: Gerät Zum Anschluss Vorbereiten
Gerät zum Anschluss vorbereiten 1 Beiliegende Gummifüße anbringen, Maschine auf festen ebenen Untergrund stellen. Bei schwierigem Untergrund oder Flachdachmontage kann die Maschine auch auf unsere Fertigfundamente (Sonderzubehör) befestigt werden. Falls gewünscht Drainage am Boden anbringen und Kondensat entsprechend ableiten. In der Regel genügt eine Versickerung in der Wiese ohne Drainage. - Seite 11 Gerät zum Anschluss vorbereiten 2 Im oberen Bereich finden Sie die Abdeckung der Elektrobox, lösen Sie die vier Schrauben um den Deckel abzunehmen. Achtung vorher unbedingt Strom abschalten!! Diese Arbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden. Unten rechts sehen Sie die Anschlussklemmen.
- Seite 12 Bild 5 Kabelkanal seitlich zur Platine hin öffnen. Kabel aus Kanal heraus ziehen, Externes Verlängerungskabel durch Kabelbinder aufschneiden. Leitung inkl. die Kabeleinführung stecken. Das Bedienteil herausnehmen. Dabei den externe Wandgehäuse montieren, Stecker nicht vom Bedienteil ziehen. mit dem Bedienteil und dem externen Kabel mittels Stecker verbinden.
-
Seite 13: Elektrischer Anschluss
Gerät zum Anschluss vorbereiten 3 Rohrleitungen d 50 an die Anschlüsse mittels PVC Kleber anbringen. Achten Sie auf korrekten Wasser - Austritt(rot)/ Eintritt(blau). Anlage muss im Bypass eingebunden werden. Sehen Sie entsprechende Absperrorgane vor und falls notwendig eine Entleerung im unteren Bereich für die Außerbetriebnahme im Winter. - Seite 14 Schaltbild 230V /400V Geräte Breaker/fuse Pool & Spa Heater Wiring Board FI Schalter 30mA Klemmleiste 230V (Customer prepare) Power Cord Anschlußkabel. Querschnitt beachten! Earthing Schutzleiter PE Power Supply Stromversorgung 230V~/50Hz 230V/50Hz Sicherungsautomat träge 1 polig. Absicherung beachten Breaker/fuse Pool & Spa Heater Wiring Board FI Schalter 30mA Klemmleiste 400V Anschlußkabel.
- Seite 15 Schaltbild 230 V Geräte...
- Seite 16 Schaltbild 400V Geräte...
-
Seite 17: Funktionsweise Der Hkr Wärmepumpe
Funktionsweise der HKR Wärmepumpe Sehr geehrter Besitzer, um Ihnen den Umgang mit Ihrer HKR Wärmepumpe zu erleichtern haben wir dieses kleine Kompendium geschrieben. Wenn die Anlage korrekt angeschlossen wurde, können Sie dies mit dem EIN/AUS Knopf im Display rechts starten. Voraussetzung ist, dass die Filterpumpe läuft und ausreichend Durchfluss vorhanden ist. Die Anlage wird mit einer Verzögerung von bis zu 3 min. -
Seite 18: Bedientableau Lcd Display
Bedientableau LCD Display Im Auslieferzustand ist die Maschine bereits auf Heizen 28 Grad voreingestellt, es braucht in der Regel nichts verändert zu werden Funktion und Einstellung am Bedientableau: Kühlmodus Automatik Modus Heizen/Kühlen Heizmodus Heizmodus Werkseinstellung (Schnee Symbol) (Sonnen Symbol) Automatikmodus Kühlmodus Abtau Symbol Symbol) -
Seite 19: Kurbedienungsanleitung
Kurzbedienungsanleitung high line Schutzschalter oder Verhalten der Maßnahme Display Druckknopf der Wärmepumpe Wärmepumpe Wärmepumpe Schutzschalter der Anzeige Beckenwassertemperatur einschalten Wärmepumpe EIN-AUSTRITT, einschalten Betriebsmodus, Werkseitig ist Heizen eingestellt. Sollte der Fehler 3 mal Wasser des Schutzschalter der Displayanzeige Bedeutet innerhalb einer Stunde Filtrationspumpe Beckens in dass kein Durchfluss durch die... -
Seite 20: Aktuelle Betriebszustände Auslesen
Aktuelle Betriebszustände auslesen Während des Betriebes, drücke für 5 sek. um den aktuellen Betriebszustand des Gerätes zu prüfen. Im Menü zeigt das Display den ersten Punkt „C0“ an und den entsprechenden Wert dazu. Mit den Pfeil AUF/AB Tasten können Sie zum nächsten Punkt springen. Wenn innerhalb von 10 sek. -
Seite 21: Super Silent Mode
Super Silent Mode Die HKH Wärmepumpenserie ist eine vollautomatische und modulierende Anlage. Die Lüfterstufen und die Kompressorstufen passen sich automatischen der aktuell errechneten Leistung an. D.h bei hoher Temperaturanforderung wird die Maschine mit hoher Leistungsstufe laufen, nähert sich die Anlage dem Sollwert, moduliert das Gerät vollautomatisch auf den bestmöglichen Betriebspunkt herunter. -
Seite 22: Allgemeine Darstellung Des Kühlkreislaufs
Allgemeine Darstellung des Kühlkreislaufs Die Wärmepumpe ist umschaltbar, wodurch das Schwimmbecken geheizt oder gekühlt werden kann. Modus Heizen Schwimmbeckenwasser: Das kalte, flüssige Kältemittel nimmt die in der Luft enthaltene Wärme über den Verdampfer auf, hier beginnt der Verdampfungsprozess. Durch den Kompressor wird der sog. Nassdampf angesaugt und Druck und Temperatur werden weiter erhöht. - Seite 23 Modus Kühlen Schwimmbeckenwasser: Das 4-Wege-Ventil kehrt den Kältemittelfluss um, die Flüssigkeit verdampft im Titan-Wärmetauscher (Verdampfer), hier wird Wärme aus dem Wassers abgeführt. Der Kompressor saugt diesen Dampf an und erwärmt ihn weiter. Das heiße Gas gelangt nun in den Verdampfer (der zum Kondensator wird), wo die Verflüssigung beginnt.
-
Seite 24: Sicherheits- Und Kontrollsysteme
Sicherheits- und Kontrollsysteme Die Wärmepumpe ist ausgestattet mit: •einem Temperatursensor des Verdampfers, welcher das Abtauen startet. •einem Außentemperatursensor. •zwei auf dem Titan Wärmetauscher platzierten Temperatursensoren, welche das Stop- pen der Wärmepumpe sicherstellt, wenn die Wassertemperatur die geforderte Höhe erreicht hat. Der normale Zyklus setzt wieder ein, wenn die Temperatur im Tauscher 1°C unter die geforderte Temperatur sinkt. -
Seite 25: Abtauung-Enteisung
Abtauen-Enteisung Abtauen ist nur im Heizmodus erforderlich und geschieht vollautomatisch. Ablauf des Abtauens: Der Abtauvorgang startet wenn der Kompressor im Heizbetrieb mind. 30 min gelaufen ist und gleichzeitig die Temperatur am Abtausensor(Verdampfer) unter -2 Grad ° gefallen ist. Das kann ab Außentemperaturen von +12°C geschehen. -
Seite 26: Fehlermeldungen Und Fehlerbehebung
Fehlermeldungen und Fehlerbehebung Display Fehlerbeschreibung Hochdrucksicherung, Reset durchführen Niederdrucksicherung, Reset durchführen Kein Wasserfluß, Durchflußschalter ausgelöst. Filterpumpe aus, Luft im System, Absperrorgan zu. Drehfeldkontrolle nur bei 400V Maschinen HKH 230, Drehfeld verkehrt Phase tauschen. Instabile Stromversorgung, Spannungsversorgung prüfen. Wasserdurchfluß zu gering, Temperaturdifferenz EIN/AUS zu hoch, Bypass schließen, Rückspülen Frostschutz Wasseraustritt aktiv. - Seite 27 Maschinen Überstromschutz ausgelöst, Reset durchführen, Kundendienst verständigen Ölsumpfheizung Überhitzungsschutz , Reset durchführen, Kundendienst verständigen. Liegt eine Störung vor, so Erscheint ein Fehlercode im Display. Meist erscheint jedoch die Anzeige „E3/E6“, das besagt das kein oder nicht ausreichender Durchfluss durch die WP herrscht. Diese Anzeige erscheint auch bei abgeschalteter Filterpumpe. Es handelt sich um eine Anzeige nicht um einen Fehler.
-
Seite 28: Einwinterung
Einwinterung. Überwinterung der HKS/HKE/HKH-Schwimmbadwärmepumpen Für die Überwinterung unserer HKS/HKE/HKH-Schwimmbadwärmepumpen ist folgendes zu beachten: Bitte lösen Sie die Verschraubungen an der Schwimmbad-Wärmepumpe und ziehen die Schläuche/Rohre heraus. Bei einigen Modellen befindet sich im unteren Bereich zusätzlich noch eine kleine weiße Ablassschraube, diese ist zu öffnen. Die Maschine leicht anheben, damit der Wärmetauscher leer läuft. -
Seite 29: Konformitätserklärung
HKR Technik Bardenberger Str.38 52134 Herzogenrath info@hkr-technik.com EU-Konformitätserklärung Für folgende Erzeugnisse (Schwimmbadwärmepumpen) HKS90R, HKS110R, HKS130R, HKS180R/VS, HKS90R, HKS110R, HKS130R, HKS180R/VS, HKS230VS, HKS230VS, HKS300VS, HKS400VS, HKS500VS, HKS300VS, HKS400VS, HKS500VS, HKH130, HKH180, HKH230, HKH300, Steeler 45, Steeler 65, Steeler 90 HKH 130, 180, 230 Steeler 45, Steeler 65, Steeler wird bestätigt, daß... - Seite 30 Seitenansicht von links I I I I I DITJD DITJD � DITJD ("') DITJD � Gummifüße �60/h•30 Draufsicht Aufstellhinweis Ansaugseite • Maßstab: % HKR Technik GmbH Datum Name /\nderung Datum Name F reibadwärmepumpe 19.01.16 erstellt 20.01.15 bearb. 19.12.16 rüft HKH 130 SE...
- Seite 32 Vorderansicht Seitenansicht von rechts Rückansicht " �� � � ..E: Gummifüße lll60 / h=30 -11Q_ 1025 Ansicht von unten Aufstellhinweis Ansaugseite Maßstab:% HKR Technik Datum Name Änderung Datum Name F reibadwärmepumpe erstellt 20.01.15 bearb. 01.03.17 e "ft HKH 230 SE/2017...
