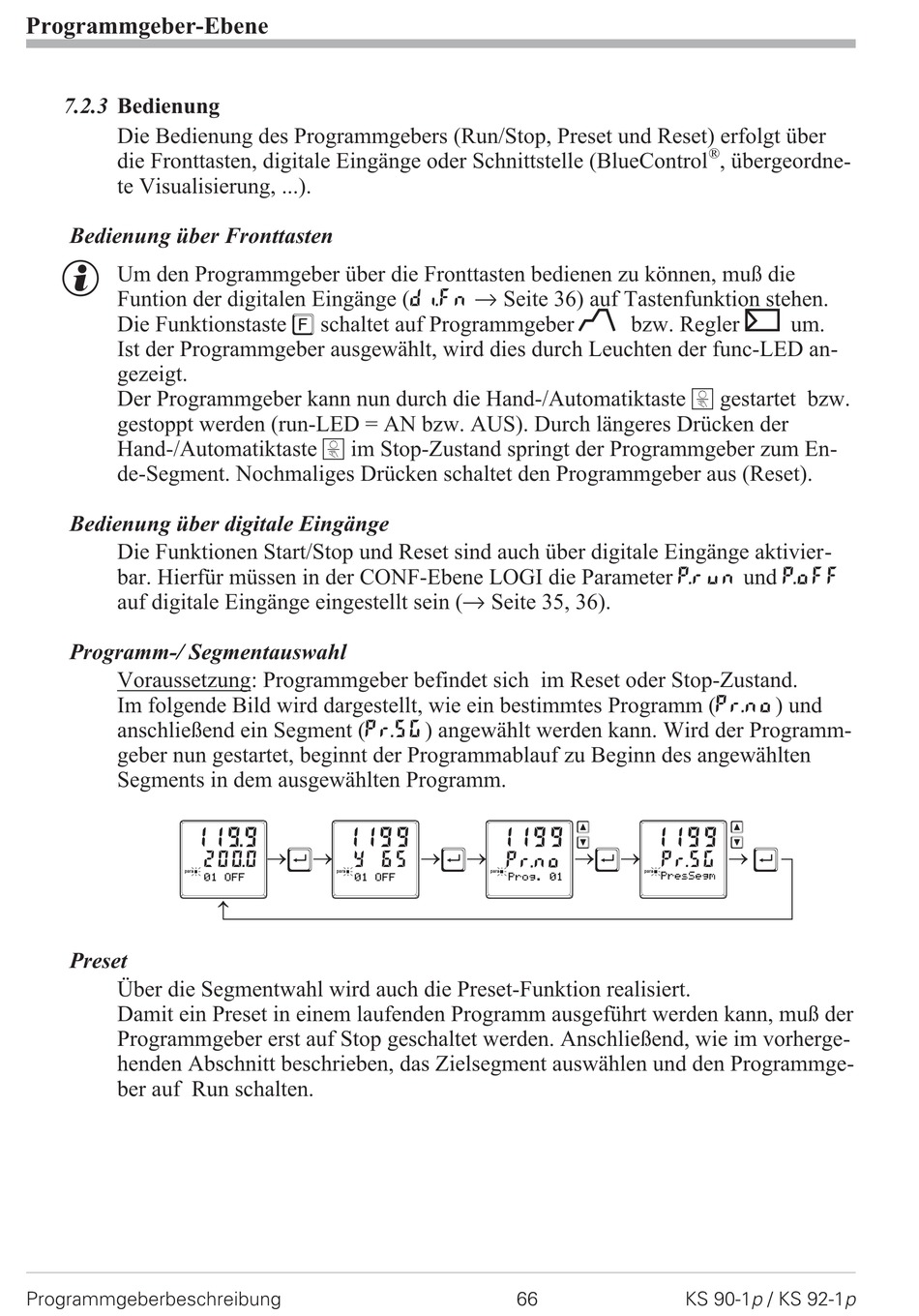

Programmgeber-Ebene

7.2.3 Bedienung

Die Bedienung des Programmgebers (Run/Stop, Preset und Reset) erfolgt über
die Fronttasten, digitale Eingänge oder Schnittstelle (BlueControl
te Visualisierung, ...).
Bedienung über Fronttasten
g
Um den Programmgeber über die Fronttasten bedienen zu können, muß die
Funtion der digitalen Eingänge (di. F n r Seite 36) auf Tastenfunktion stehen.
Die Funktionstaste è schaltet auf Programmgeber
Ist der Programmgeber ausgewählt, wird dies durch Leuchten der func-LED an-
gezeigt.
Der Programmgeber kann nun durch die Hand-/Automatiktaste H gestartet bzw.
gestoppt werden (run-LED = AN bzw. AUS). Durch längeres Drücken der
Hand-/Automatiktaste H im Stop-Zustand springt der Programmgeber zum En-
de-Segment. Nochmaliges Drücken schaltet den Programmgeber aus (Reset).
Bedienung über digitale Eingänge
Die Funktionen Start/Stop und Reset sind auch über digitale Eingänge aktivier-
bar. Hierfür müssen in der CONF-Ebene LOGI die Parameter P. r un und P. o FF
auf digitale Eingänge eingestellt sein (r Seite 35, 36).
Programm-/ Segmentauswahl
Voraussetzung: Programmgeber befindet sich im Reset oder Stop-Zustand.
Im folgende Bild wird dargestellt, wie ein bestimmtes Programm (Pr. n o) und
anschließend ein Segment (Pr. S G) angewählt werden kann. Wird der Programm-
geber nun gestartet, beginnt der Programmablauf zu Beginn des angewählten
Segments in dem ausgewählten Programm.
119. 9
para
Preset
Über die Segmentwahl wird auch die Preset-Funktion realisiert.
Damit ein Preset in einem laufenden Programm ausgeführt werden kann, muß der
Programmgeber erst auf Stop geschaltet werden. Anschließend, wie im vorherge-
henden Abschnitt beschrieben, das Zielsegment auswählen und den Programmge-
ber auf Run schalten.
Programmgeberbeschreibung
1199
Ù
200. 0 Y 65
para
01 OFF 01 OFF
Ì
1199
Ì
Ù Ù
Pr. n o
para
Prog. 01
66
®
, übergeordne-
bzw. Regler um.
Ì
1199
Ì
Ù
Pr. S G
para
PresSegm
